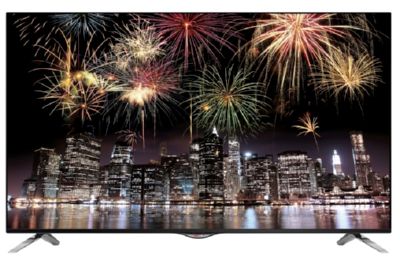

LG 55UB820V
LED-телевизор, 55" (140 см), 3840x2160, 2014 года
Состав телевизора 55UB820V
| Main board | EAX66085703(1.0) EBT63433002 |
|---|---|
| Блок питания | EAX65613901 LGP4955-14UL12 |
| Матрица (панель) | LC550EQE-PGM1 / LC550EQE-PGF2 |
| Планки подсветки | 55" V14 ART TV REV 0.2 6 L-TYPE 6920L-0001C |
Блок питания EAX65613901
Этот блок питания стоит ещё в 9 телевизорах.
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LD48V 2014, 90 стр., 6,4 МБ
Прошивки для LG 55UB820V
Прошивки с сайта производителя
55UB820V-ZG, 55UB820V-ZH, версии 04.12.36 от 06.02.2018, 04.10.31 от 23.04.2015
Для модели 55UB820V от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| SW File (Version 04.12.36). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 06.02.2018 | Размер: 567237K |
| SW File (Version 04.12.36). Инструкция по обновлению | TV_ | Тип: PDF | Дата: 06.02.2018 | Размер: 1938K |
| Совместимо с 40UB800V-ZA, 42UB820V-ZH, 49UB820V-ZG, 49UB820V-ZH, 49UB830V-ZB, 49UB830V-ZG, 49UB836V-ZG, 55UB820V-ZG, 55UB820V-ZH, 55UB830V-ZB, 55UB830V-ZG, 55UB836V-ZG. | ||||
| Software File(Version: 04.10.31). Инструкция по обновлению | Software_ | Тип: PDF | Дата: 23.04.2015 | Размер: 512K |
| Software File(Version: 04.10.31). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 23.04.2015 | Размер: 561,320K |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | MFL68484515.pdf | Язык: English, Estonian, Latvian, Lettish, Lithuanian | Дата: 27.03.2015 | Размер: 33,449K |
| Краткое руководство | LM14_L_EU16.zip | Язык: English, Estonian, Latvian, Lettish, Lithuanian, Русский | Дата: 09.11.2016 | Размер: 11624K |
| Инструкция для быстрой настройки | MBM64158205_0_ENG.pdf | Язык: English | Дата: 20.01.2015 | Размер: 3,660K |
Файлы скачать можно на сайте производителя для модели 55UB820V.
Характеристики LG 55UB820V
LCD, 4K UHD, диагональ 55" (140 см), TFT IPS, Smart TV, Wi-Fi, HDMI x3, USB x3, DVB-T2, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 55" (140 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| Управление | голосом |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S2 |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | с памятью на 2000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast |
|---|---|
| Выходы | компонентный, оптический |
| Разрешения для ПК | 1920x1080, 3840x2160 |
Корпус и питание
| Цвет корпуса | темно-серебристый |
|---|---|
| Размеры с подставкой | 1233x766x260 мм |
| Размеры без подставки | 1233x727x38 мм |
| Крепление на стену | есть |
| Региональные коды | 55UB820V-ZG, 55UB820V-ZH |
Другие модели на main board EAX66085703(1.0)
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю LG 55UB820V
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 55UB820V с ЖК-дисплеем LC550EQE-PGM1, размером по диагонали 55" (140 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица LC550EQE-PGM1 и программное обеспечение основной платы main board EAX66085703(1.0) способны реализовать изображение в максимально высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Телевизор 55UB820V оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 1920x1080, 3840x2160. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S2.
В телевизоре используется блок питания EAX65613901.
Габаритные размеры: C подставкой 1233x766x260 мм, Без подставки 1233x727x38 мм.
Внимание! Панель LC550EQE-PGM1 LED-телевизора LG 55UB820V является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 55UB820V
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 55UB820V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 55UB820V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 55UB820V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 55UB820V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC550EQE-PGM1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
