Телевизор LG 55EF950V

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: 55EF950V-ZA.
Коротко от телевизоре: 3D OLED, 4K UHD, диагональ 55" (140 см), Smart TV (webOS), Wi-Fi, разъёмов HDMI: 3, разъёмов USB: 3, есть поддержка DVB-T2.

На сайте LG есть прошивки (обновление ПО) для 55EF950V-ZA, версия 04.25.65 от 09.11.2017. Подробнее...

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 110 страниц 2015 г. на модели 55EF950* 55EF950*-ZA, 55EF950V.

Скачать документ CHASSIS : ED59E в архиве (9.3 Мб).

TV LG

Model: 55EF950V

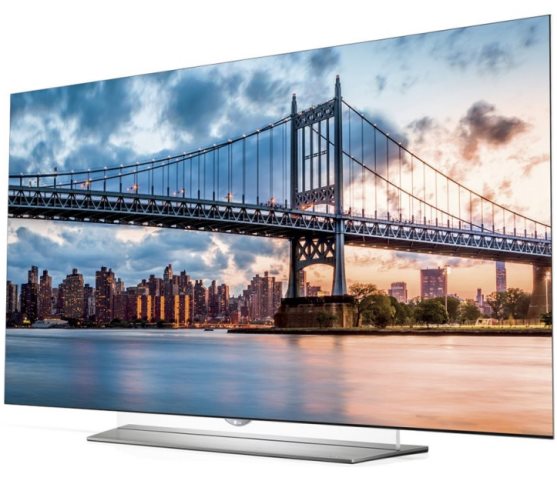

Телевизор LG 55EF950V

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - серый.

Основные технические характеристики:

OLED Smart 3D UHD Год выпуска модели: 2015
Размер экрана по диагонали: 55" (140 см)
Формат экрана: 16:9
Максимальное разрешение: 3840x2160
Частота обновления: 100 Гц
Матрица: LC550AQD-GHP1 OLED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: webOS
Поддержка 3D: есть, поляризационная технология, конвертация 2D в 3D
Поддержка HD: 4K UHD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG
Звук стерео: есть. NICAM STEREO
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, компонентный, SCART, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast

Современные OLED-телевизоры LG, продаваемые в настоящее время на территории РФ и СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Цены достаточно высокие соответственно качеству изображения.

Техническое описание

Телевизор LG 55EF950V с OLED-дисплеем, размером по диагонали 55" (140 см) формата 16:9. Экран в данной модели изготовлен по современной технологии OLED с использованием в матрице светодиодных пикселей.
Имеется поддержка 3D изображения с применением пассивной поляризационной технологии.
Дисплей и ПО платы обеспечивают просмотр фильмов 4К в высоком качестве UHD при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Модель телевизора 55EF950V имеет встроенное программное обеспечение (ПО) SMART и установленную Операционную Систему webOS. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080, 3840x2160.
Цифровой тюнер может принимать телевизионные каналы в стандартах DVB-T MPEG4 , DVB-C , DVB-T2 , DVB-S2.

Внимание! LCD-панель телевизора LG 55EF950V является самым дорогим его элементом.
По возможности, не допускайте механических воздействий на стекло экрана во избежание повреждений панели OLED!

Рекомендации пользователям LG 55EF950V

При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).

Если LG 55EF950V не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.

В случае если LG 55EF950V не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG 55EF950V завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран OLED телевизора LG 55EF950V требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена OLED панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для продвинутых пользователей и мастеров

Если у LG 55EF950V нет изображения, но есть звук, может не работать подсветка дисплея. Это может быть вызвано неисправностью ламп CCFL (EEFL), либо источника их питания - инвертора.
Для замены ламп требуется разборка LCD-панели - процесс, требующий от мастера повышенной квалификации.
Не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей.

В случае если нет изображения, а подсветка есть - экран, при включении, становится чуть светлее. В этом случае неисправность так же может быть внутри панели - повреждения шлейфов или планок. Но может оказаться неисправным T-CON или MainBoard.
В первую очередь необходимо проверить напряжение питания панели, предохранители на плате T-CON, а так же питающие и опорные напряжения столбцовых и строчных драйверов - VGH, VGL, Vcom. Если всё в норме, необходимо отследить осциллографом прохождение сигналов LVDS от MainBoard, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Инструкции и обновления

Для модели 55EF950V от производителя есть файлы для скачивания:

Файлы с обновлениями и инструкциями:

Описание файлаИмя файлаТипДатаРазмер
SW File (Version 04.25.65). Инструкция по обновлениюTV_Software_Update_Guide_v3.pdfТип: PDFДата: 09.11.2017Размер: 1938K
SW File (Version 04.25.65). Прошивка (USB)Software_File(Version_04.25.65).zipТип: ZIPДата: 09.11.2017Размер: 700353K
Совместимо с 40UF771V-ZS, 40UF7727-ZW, 40UF7767-ZX, 40UF7787-ZD, 43UF6807-ZA, 43UF680V-ZA, 43UF6857-ZB, 43UF7707-ZL, 43UF771V-ZS, 43UF7727-ZW, 43UF772V-ZW, 43UF7767-ZX, 43UF7787-ZD, 43UF778V-ZD, 49UF6807-ZA, 49UF680V-ZA, 49UF6857-ZB, 49UF7707-ZL, 49UF770V-ZB, 49UF770V-ZL, 49UF771V-ZS, 49UF7727-ZW, 49UF7767-ZX, 49UF7787-ZD, 49UF778V-ZD, 49UF8407-ZA, 49UH600V-ZA, 50UF8307-ZA, 50UF830V-ZA, 55EF950V-ZA, 55EG920V-ZA, 55EG960V-ZD, 55UF6807-ZA, 55UF680V-ZA, 55UF6857-ZB, 55UF7707-ZL, 55UF771V-ZS, 55UF7727-ZW, 55UF772V-ZW, 55UF7767-ZX, 55UF7787-ZD, 55UF778V-ZD, 55UF8407-ZA, 55UH600V-ZA, 58UF8307-ZA, 58UF830V-ZA, 60UF770V-ZB, 60UF770V-ZL, 60UF771V-ZS, 60UF772V-ZW, 60UF776V-ZX, 60UF778V-ZD, 65EF950V-ZA, 65EG9609-ZD, 65EG960V-ZD, 65UF6807-ZA, 65UF680V-ZA, 65UF770V-ZB, 65UF770V-ZL, 65UF772V-ZW, 65UF776V-ZX, 65UF778V-ZD, 65UH600V-ZA, 70UF771V-ZU, 70UF772V-ZW, 79UF770V-ZE.

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаЯзыкДатаРазмер
Руководство пользователя4_MFL68823613_06_151020.pdfЯзык: EnglishДата: 12.04.2016Размер: 16161K
Краткое руководствоw15_mr_e07.zipЯзык: English, Estonian, Latvian, Lettish, Lithuanian, РусскийДата: 05.12.2016Размер:

Файлы скачать можно на сайте производителя для модели 55EF950V.




Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
