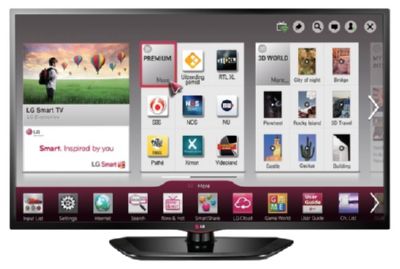

LG 42LN5708
LED-телевизор, 42" (107 см), 1920x1080, 2013 года
Состав телевизора 42LN5708
| Main board | EAX64797004 (1.1) EBT62700101 |
|---|---|
| Блок питания | EAX64905301 LGP42-13PL1 |
| Матрица (панель) | LC420DUE-SFR1 |
Main board EAX64797004
Плата EAX64797004 от производителя LG Electronics. Процессор LG/MediaTek LGE2122 MT5398, 32 бит, 2 ядра Cortex-A9 900MHz L1i/L1d/L2 16/16/256KB, питание ядра 1.2 В. Оперативная память H5TQ4G63AFR. Прошивка хранится в eMMC 3DAI8 JW857.
Блок питания EAX64905301
Этот блок питания стоит ещё в 18 телевизорах.
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LD33B 2013, 128 стр., 9,8 МБ
Прошивки для LG 42LN5708
Прошивки с сайта производителя
моделей версии 04.28.17, совместимые с 42LN5708
Последнее обновление, прошивка - latest firmware (Version 04.28.17):
TV_
Software_
Прошивка для моделей: 32LA6208-ZA, 32LA620S-ZA, 32LA620V-ZA, 32LA621V-ZD, 32LA6608-ZA, 32LA660S-ZA, 32LA660V-ZA, 32LA6678-ZB, 32LA667S-ZB, 32LA667V-ZB, 32LN5707-ZA, 32LN570R-ZA, 32LN570V-ZE, 32LN5758-ZE, 32LN575S-ZE, 32LN575U-ZE, 32LN5778-ZK, 32LN613V-ZB, 39LA6208-ZA, 39LA620S-ZA, 39LA620V-ZA, 39LN5758-ZE, 39LN575S-ZE, 39LN5778-ZK, 42LA6208-ZA, 42LA620S-ZA, 42LA620V-ZA, 42LA621V-ZD, 42LA644V-ZA, 42LA6608-ZA, 42LA660S-ZA, 42LA660V-ZA, 42LA662V-ZC, 42LA6678-ZB, 42LA667S-ZB, 42LA667V-ZB, 42LA6908-ZB, 42LA690S-ZB, 42LA690V-ZB, 42LA6918-ZA, 42LA691S-ZA, 42LA691V-ZA, 42LA6928-ZC, 42LA692V-ZC, 42LA740S-ZB, 42LA741V-ZA, 42LN5708-ZA, 42LN570S-ZA, 42LN570V-ZE, 42LN5758-ZE, 42LN575S-ZE, 42LN5778-ZK, 42LN577S-ZK, 47LA6208-ZA, 47LA620S-ZA, 47LA620V-ZA, 47LA621V-ZD, 47LA6608-ZA, 47LA660S-ZA, 47LA660V-ZA, 47LA6678-ZB, 47LA667S-ZB, 47LA6908-ZB, 47LA690S-ZB, 47LA690V-ZB, 47LA6918-ZA, 47LA691S-ZA, 47LA691V-ZA, 47LA6928-ZC, 47LA692V-ZC, 47LA710V-ZA, 47LA740S-ZB, 47LA741V-ZA, 47LN5708-ZA, 47LN570S-ZA, 47LN570V-ZA, 47LN5758-ZE, 47LN575S-ZE, 47LN5778-ZK, 47LN577S-ZK, 50LA6208-ZA, 50LA620S-ZA, 50LA620V-ZA, 50LA6608-ZA, 50LA660S-ZA, 50LA660V-ZA, 50LA6678-ZB, 50LA667S-ZB, 50LA667V-ZB, 50LN5708-ZA, 50LN570S-ZA, 50LN5758-ZE, 50LN575S-ZE, 50LN5778-ZK, 50LN577S-ZK, 55LA6208-ZA, 55LA620S-ZA, 55LA625C-ZA, 55LA6608-ZA, 55LA660S-ZA, 55LA660V-ZA, 55LA6678-ZB, 55LA667S-ZB, 55LA667V-ZB, 55LA6908-ZB, 55LA690S-ZB, 55LA690V-ZB, 55LA6918-ZA, 55LA691S-ZA, 55LA691V-ZA, 55LA6928-ZC, 55LA692V-ZC, 55LA710V-ZA, 55LA740S-ZB, 55LA741V-ZA, 55LN5758-ZE, 55LN575S-ZE, 60LA6208-ZA, 60LA620S-ZA, 60LA620V-ZA, 60LA740S-ZA, 60LA741V-ZA, 60LN5758-ZE, 60LN575S-ZE.
Файлы скачать можно на сайте производителя для модели 32LA620S.
Характеристики LG 42LN5708
LCD, 1080p Full HD, диагональ 42" (107 см), Smart TV, HDMI x3, USB x3, тип подсветки: Direct LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Direct LED |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | опционально |
| Управление | жестами, голосом, универсальный (мультибрендовый) пульт |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C, DVB-S, DVB-S2 |
| DVB-T | DVB-T |
| DVB-S2 | , DVB-S2 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | с памятью на 2000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), WiDi, Miracast |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 968x629x236 мм |
| Размеры без подставки | 968x579x79 мм |
| Крепление на стену | есть |
| Региональные коды | 42LN5708, 42LN5708-ZA |
Другие модели на main board EAX64797004
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю LG 42LN5708
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 42LN5708 с ЖК-дисплеем LC420DUE-SFR1, размером по диагонали 42" (107 см) формата 16:9. В LCD-панели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица LC420DUE-SFR1 и программное обеспечение основной платы main board EAX64797004 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор 42LN5708 оснащён программным обеспечением (ПО) SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети может быть осуществлено посредством беспроводной связи Wi-Fi. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x3, MHL, USB x3, Ethernet (RJ-45), WiDi, Miracast. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C, DVB-S, DVB-S2.
В телевизоре используется блок питания EAX64905301.
Габаритные размеры: C подставкой 968x629x236 мм, Без подставки 968x579x79 мм.
Внимание! Панель LC420DUE-SFR1 LED-телевизора LG 42LN5708 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 42LN5708
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 42LN5708 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 42LN5708 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 42LN5708 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 42LN5708 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC420DUE-SFR1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
