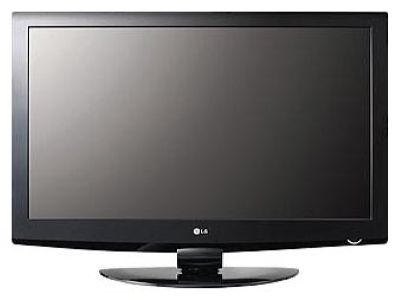

LG 42LG2100
ЖК-телевизор, 42" (106 см), 1366x768, 2008 года
Состав телевизора 42LG2100
| Main board | EAX60686902 (0) EBR61248537 |
|---|---|
| Матрица (панель) | LC420WXE-SBA1 |
Main board EAX60686902
Плата EAX60686902 от производителя LG Electronics. Процессор LG (Mstar) LGE3369A (MSD3368) Saturn6, питание ядра 1.25 В. Оперативная память DDR2 HYB18TC512160B2F, HYB18TC1G160C2F. Для LGE7329A HYB18TC256160BF, отдельные микросхемы. Прошивка хранится в NAND Flash HY27US08121B-TPCB, SERIAL FLASH MX25L3205D, EEPROM AT24C512.
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LD91A 2009, 78 стр., 5,9 МБ
Прошивки для LG 42LG2100
Прошивки с сайта производителя
42LG2100-ZA, версия v3.75 от 19.10.2011
Для модели 42LG2100 от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| Software Upgrade Guide. Инструкция по обновлению | Software_ | Тип: PDF | Дата: 16.01.2012 | Размер: 801K |
| The latest firmware file v3.75. Прошивка (USB) | The_ | Тип: ZIP | Дата: 19.10.2011 | Размер: 11,497K |
| The latest firmware file v3.75. Инструкция по обновлению | Software_ | Тип: PPT | Дата: 19.10.2011 | Размер: 2,054K |
| Совместимо с 19LD320-ZA, 19LD320N-ZA, 19LG3100-ZA, 19LH2000-ZA, 19LH201C-ZA, 19LH2020-ZC, 19LU4000-ZB, 19LU4010-ZC, 19LU5000-ZA, 19LU5010-ZB, 19LU5020-ZC, 22LD320-ZA, 22LD320N-ZA, 22LG3100-ZA, 22LH2000-ZA, 22LH201C-ZA, 22LH2020-ZC, 22LU4000-ZB, 22LU4010-ZC, 22LU5000-ZA, 22LU5010-ZB, 22LU5020-ZC, 26LD320-ZA, 26LD320C-ZA, 26LD320N-ZA, 26LG3100-ZA, 26LH2000-ZA, 26LH2010-ZB, 26LH201C-ZA, 26LU5000-ZA, 26LU5010-ZB, 26LU5020-ZC, 32LD320-ZA, 32LD320N-ZA, 32LD321-ZB, 32LF2500-ZA, 32LF2510-ZB, 32LG2100-ZA, 32LG2200-ZA, 32LH2000-ZA, 32LH2010-ZB, 32LH201C-ZA, 32LH3000-ZA, 32LH3010-ZB, 32LH301C-ZA, 32LH3020-ZD, 32LH3800-ZD, 32LH4000-ZA, 32LH4010-ZD, 32LH4020-ZC, 32LH4900-ZD, 32LH5000-ZB, 32LH5010-ZD, 32LH5020-ZE, 32LH7000-ZA, 32LH7020-ZC, 32LH7030-ZE, 32SL8000-ZB, 37LF2500-ZA, 37LF2510-ZB, 37LG2100-ZA, 37LH2000-ZA, 37LH2010-ZB, 37LH201C-ZA, 37LH3000-ZA, 37LH3010-ZB, 37LH301C-ZA, 37LH3020-ZD, 37LH3800-ZD, 37LH4000-ZA, 37LH4010-ZD, 37LH4020-ZC, 37LH4900-ZD, 37LH5000-ZB, 37LH5010-ZD, 37LH5020-ZE, 37LH7000-ZA, 37LH7020-ZC, 37LH7030-ZE, 37SL8000-ZB, 42LF2500-ZA, 42LF2510-ZB, 42LG2100-ZA, 42LH2000-ZA, 42LH2010-ZB, 42LH201C-ZA, 42LH3000-ZA, 42LH3010-ZB, 42LH301C-ZA, 42LH3020-ZD, 42LH3800-ZD, 42LH4000-ZA, 42LH4010-ZD, 42LH4020-ZC, 42LH4900-ZD, 42LH5000-ZB, 42LH5010-ZD, 42LH5020-ZE, 42LH7000-ZA, 42LH7020-ZC, 42LH7030-ZE, 42LH9000-ZA, 42SL8000-ZB, 42SL8500-ZA, 42SL9000-ZA, 42SL9500-ZB, 47LH3000-ZA, 47LH3010-ZB, 47LH4000-ZA, 47LH4010-ZD, 47LH4020-ZC, 47LH4900-ZD, 47LH5000-ZB, 47LH5010-ZD, 47LH5020-ZE, 47LH7000-ZA, 47LH7020-ZC, 47LH7030-ZE, 47LH9000-ZA, 47SL8000-ZA, 47SL8000-ZB, 47SL8500-ZA, 47SL9000-ZA, 47SL9500-ZB, 55LH5000-ZB, 55SL8500-ZA. | ||||
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | eng[5].pdf | Язык: English | Дата: 14.06.2016 | Размер: 14835K |
Файлы скачать можно на сайте производителя для модели 42LG2100.
Характеристики LG 42LG2100
LCD, 720p HD, диагональ 42" (106 см), HDMI x2, USB,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (106 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 500 кд/м2 |
| Динамическая контрастность | 30000:1 |
| Угол обзора | 170° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART, VGA, HDMI x2, USB, RS-232 |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1033x742x294 мм |
| Размеры без подставки | 1033x670x92 мм |
| Крепление на стену | есть |
| Потребление от сети | 210 Вт |
| Региональные коды | 42LG2100-ZA |
Другие модели на main board EAX60686902
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю LG 42LG2100
LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.
Техническое описание
Телевизор LG 42LG2100 с ЖК-дисплеем LC420WXE-SBA1, размером по диагонали 42" (106 см) формата 16:9. Необходимая яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 30000:1 достигается контролем работы подсветки в зависимости от яркости сюжета.
Матрица LC420WXE-SBA1 и программное обеспечение основной платы main board EAX60686902 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART, VGA, HDMI x2, USB, RS-232. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая рабочем в режиме от сети, составляет 210 Вт.
Габаритные размеры: C подставкой 1033x742x294 мм, Без подставки 1033x670x92 мм.
Внимание! Панель LC420WXE-SBA1 LCD-телевизора LG 42LG2100 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям LG 42LG2100
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если LG 42LG2100 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если LG 42LG2100 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 42LG2100 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора LG 42LG2100 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC420WXE-SBA1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
