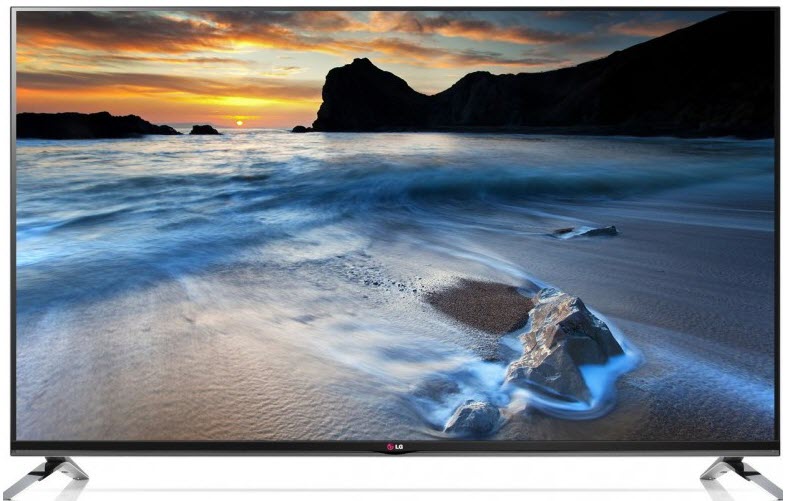

LG 42LB690V

Ограничение тока драйвера. EAX65424001, iW7025-00. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания EAX65424001 и контроллером LED-драйвера iW7025-00, можно увеличить номиналы резисторов (датчиков тока) в цепи транзисторных ключей On/Off в каждом канале.

Возможные неисправности

- LG 42LB690V не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания EAX65424001. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (13N60M2) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) NCP1034DG, MAP8800, ICE3BR4765JZ, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы EAX65384004 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: LG1311; DRAM: H5TQ4G63AFR-PBC; EEPROM: AT24C256C, EMMC: THGBMAG6A2JBAIR которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDJM-G101D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта LG 42LB690V не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Внешний вид main board EAX65384004 показан на рисунке ниже:

EAX65384004 может применяться в телевизорах:

LG 32LB650V ZE (Panel LC320DUH (FG)(P2)), LG 47LB650V ZE (Panel LC470DUH (FG) (P2)), LG 42LB650V (Panel LC420DUH (FG)(P2)), LG 42LB671V ZF (Panel LC420DUH (PG) (F1)), LG 47LB671V (Panel LC470DUH (PG)(F1)), LG 42LB653V ZK (Panel LC420DUH (FG)(P1)), LG 42LB720V (Panel LC420DUH (PG)(F1)), LG 42LB658V (Panel LC420DUH (FG)(P2)), LG 47LB677V (Panel LC470DUH (FG)(F1)), LG 42LB679V (Panel LC420DUH (PG)(F1)), LG 47LB653V (Panel LC470DUH (FG)(P1)), LG 32LB653V (Panel LC320DUH( FG)(P1)), LG 42LB690V (Panel LC420DUH (PG)(F1)), LG 55LB630V (Panel LC550DUH).

EAX65424001:

42LB690V-ZC, версия 05.05.70 от 18.07.2019

Для модели 42LB690V от производителя есть файлы для скачивания:

Файлы с обновлениями и инструкциями:

Инструкции и руководства для пользователей (User Manuals):

Файлы скачать можно на сайте производителя для модели 42LB690V.

Дополнительная информация от производителя:

Технологии дисплея: 1920 x 1080 (Full HD). Тип подсветки - Direct LED с локальным затемнением. Motion Clarity Index (MCI) 700. Дизайн Cinema Screen.

Технологии изображения: Процессор Triple XD; Локальный оптимизатор контрастности; Контроль контрастности Tru Black Control; Возможность интерполяции изображения (до FULL HD); Поддержка Picture Wizard; Поддержка HEVC - 2K HEVC 60P;

Технологии 3D: FPR (поляризация). Cinema 3D; Автоопределение формата. Конвертация 2D в 3D. Контроль глубины 3D: 0~+20 (по умолчанию 10). Изменение точки обзора 3D: - 10 ~ + 10 (по умолчанию: 0). Dual Play (Игра вдвоем на 1 экране), очки Dual Play приобретаются отдельно.

Технологии звука: Декодер Dolby Digital; Функция Clear Voice II; Режим Smart Sound; DTS декодер; Сабвуфер; Выходная мощность звука 24 Вт; Аудио-кодеки - AC3(Dolby Digital), EAC3(DDP), AAC, AAC HE, MPEG-1 Layer I&II, MP3, PCM, DTS.

Режимы звука: 6 режимов (Стандартный, Музыка, Кино, Спорт, Игры, Пользователь)

Режимы изображения: 8 режимов (Яркий, Стандартный, Кино, Спорт, Игровой, Эко-режим, Эксперт-1, Эксперт 2)

Возможности Smart: Smart TV WebOS; Полноценный Web Браузер; Skype с камерой и микрофоном в комплекте; Магазин приложений; Премиальный контент в подарок; Коллекция 3D World; Поиск по Smatr-контенту и сети Интернет; Вывод на экран контента с других устройств Smart Share;

Беспроводной интерфейс: Передача данных по стандарту Miracast. Поддержка технологии беспроводной связи Near Field Communication (NFC). Технология беспроводной передачи контента Wireless Display (WiDi). Поддержка стандарта связи WiFi Direct. Пульт управления Magic Motion . Голосовой набор текста.

Входные и выходные разъёмы (проводной интерфейс): Слот CI боковой (вертикальный)1; HDMI 1.4 на задней панели 3; Композитный вход (CVBS + Audio) (CVBS + Audio)1 (H, Sharing with Component); Компонентный вход (Y,Pb,Pr) + Audio(Y,Pb,Pr) + Audio1; Scart (Полный) 1; LAN (Интернет доступ DLNA) 1; USB на задней панели 3; Цифровой аудио-выход (оптический) 1;
