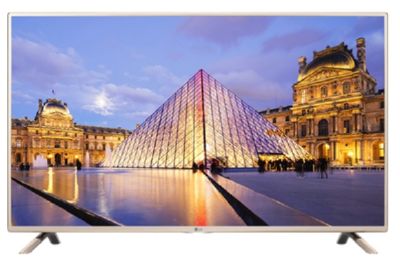

LG 32LF5610
LED-телевизор, 32" (81 см), 1920x1080, 2015 года
Состав телевизора 32LF5610
| Main board | EAX66164204 (1.1) EBT63716657 - |
|---|---|
| Блок питания | EAX66171501 LGP32D-15CH1 |
| Матрица (панель) | HC320DUN-ABKS4 |
| Планки подсветки | Innotek DRT 3.0 32 |
Блок питания EAX66171501
Этот блок питания стоит ещё в 14 телевизорах.
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LD55T 2015, 80 стр., 5,1 МБ
Прошивки для LG 32LF5610
Прошивки с сайта производителя
32LF5610-ZF, версии 03.10.00 от 22.06.2020, 03.05.37 от 11.12.2015
Для модели 32LF5610 от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| SW File (Version 03.10.00) . Инструкция по обновлению | TV_ | Тип: PDF | Дата: 22.06.2020 | Размер: 2014K |
| SW File (Version 03.10.00) . Прошивка (USB) | Software_ | Тип: ZIP | Дата: 22.06.2020 | Размер: 57790K |
| Совместимо с 32LF510B-ZB, 32LF510U-ZB, 32LF550U-ZA, 32LF551C-ZA, 32LF560U-ZB, 32LF560V-ZB, 32LF5610-ZF, 32LF561V-ZF, 32LF562U-ZC, 32LF562V-ZC, 32LF564U-ZH, 32LF564V-ZH, 32LF620U-ZB, 40LF570V-ZA, 42LF550V-ZA, 42LF551C-ZA, 42LF560V-ZB, 42LF5610-ZF, 42LF561V-ZF, 42LF562V-ZC, 42LF563V-ZF, 42LF564V-ZH, 42LF620V-ZB, 43LF5100-ZA, 43LF510V-ZA, 43LF5400-ZB, 43LF540V-ZB, 43LF570V-ZA, 49LF5100-ZA, 49LF510V-ZA, 49LF5400-ZB, 49LF540V-ZB, 49LF550V-ZA, 49LF551C-ZA, 49LF620V-ZB, 50LF5610-ZF, 55LF5610-ZF, 55LF561V-ZF. | ||||
| Software File(Version 03.05.37). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 11.12.2015 | Размер: 57713K |
| Совместимо с 28LF551C-ZA, 50LF561V-ZF. | ||||
Инструкции и руководства для пользователей (User Manuals):
| Документ | Язык | Дата | Размер |
| User Guide - Инструкция по эксплуатации | Язык: English - Английский | Дата: 12.24.2015 | Размер: Нет данных |
| User Guide - Инструкция по эксплуатации | Язык: English - Английский | Дата: 12.24.2015 | Размер: 2477K |
| Owner’s Manual - Руководство пользователя | Язык: English - Английский | Дата: 10.06.2015 | Размер: 4181K |
Файлы скачать можно на сайте производителя для модели 32LF5610.
Характеристики LG 32LF5610
LCD, 1080p Full HD, диагональ 32" (81 см), HDMI, USB x2, DVB-T2, тип подсветки: Direct LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Подсветка | есть, Direct LED |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Тюнер | 1 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | с памятью на 2000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, RGB, HDMI, USB x2 |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | золотистый |
|---|---|
| Размеры с подставкой | 732x481x207 мм |
| Размеры без подставки | 732x437x55 мм |
| Крепление на стену | есть |
| Региональные коды | 32LF5610-ZF |
Другие модели на main board EAX66164204
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю LG 32LF5610
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 32LF5610 с ЖК-дисплеем HC320DUN-ABKS4, размером по диагонали 32" (81 см) формата 16:9. В LCD-панели реализован принцип прямой подсветки дисплея с задним расположением светодиодов - Direct LED.
Матрица HC320DUN-ABKS4 и программное обеспечение основной платы main board EAX66164204 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI, USB x2. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.
В телевизоре используется блок питания EAX66171501.
Габаритные размеры: C подставкой 732x481x207 мм, Без подставки 732x437x55 мм.
Внимание! Панель HC320DUN-ABKS4 LED-телевизора LG 32LF5610 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 32LF5610
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 32LF5610 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 32LF5610 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 32LF5610 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 32LF5610 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели HC320DUN-ABKS4. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
