LG 26LS3510 ZB.BRUYLJU

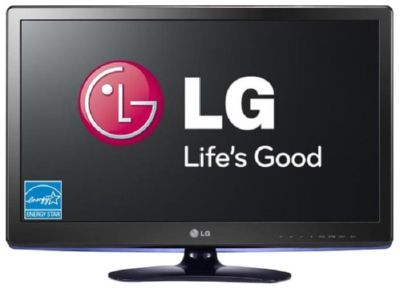

LED-телевизор, 26" (66 см), 1366x768, 2012 года
- Другие обозначения: 26LS3510
Состав телевизора 26LS3510 ZB.BRUYLJU
| Шасси | LD21A |
|---|---|
| Main board | EAX64702603 (1.0) EBR75149001 |
| Блок питания | Adapter AC/DC 24V; 2.75A |
| Матрица (панель) | LC260EXN (SD)(A1) |
| T-CON | EBL61660001 |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Микросхемы main board | CPU: LGE2111A-T8, APSW286ZC, SPI Flash: W25Q80BVSIG, EEPROM: 24C256 |
| ШИМ инвертора / драйвера | DT1641S |
| Ключи инвертора | AP18T10GH |
| Тюнер | TDSS-G101D EBL61660001 |
Уменьшение тока подсветки
Ограничение тока драйвера. DT1641. Общие рекомендации
Чтобы уменьшить ток подсветки в LED-драйверах с контроллером DT1641AS (DT1641S), можно увеличить общее сопротивление резисторов от вывода 7 (RISET) на корпус. Точная пропорциональная зависимость может не соблюдаться при наличии дополнительного управления по этому входу, тогда подбирать номиналы следует опытным путём.
Схема включения PDF DT1641 прилагается.
Подробнее на странице: ремонт подсветки.
Типовые неисправности
Внешний осмотр внешних и внутренних элементов целесообразно проводить своевременно до начала операций по их демонтажу. Специфичные внешние повреждения некоторых элементов иногда могут обозначить дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания Adapter AC/DC 24V; 2.75A и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания дежурного режима.
При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя Полная неработоспособность БП может быть вызвана коротким замыканием силовых элементов в первичной цепи с последующим обрывом предохранителя, либо КЗ в нагрузках.
Причины пробоя силового ключа в импульсных источниках питания (ИИП) могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.
Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели LC260EXN (SD)(A1)).
При обрывах в цепи светодиодов необходима полная разборка панели, проверка светодиодов на обрыв, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда светодиод слегка засветится.
Материнская плата EAX64702603 (1.0) EBR75149001 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
В некоторых случаях требуют проверки или замены (если это необходимо) элементы платы MB (SSB) - CPU: LGE2111A-T8, APSW286ZC, SPI Flash: W25Q80BVSIG, EEPROM: 24C256. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDSS-G101D EBL61660001. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах. Иногда причиной неработоспособности тюнера может быть программный сбой.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора LG 26LS3510 без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!
Main board EAX64702603
Плата EAX64702603 от производителя LG Electronics. Процессор LGE2111A-T8. Для этой платы есть ещё 2 прошивки от других моделей.
Внешний вид main board EAX64702603 показан на рисунке ниже:
EAX64702603 может применяться в телевизорах:
LG 26LS3500 (Panel LC260EXN (SD)(A1)), LG 26LS3510 ZB.BRUYLJU (Panel LC260EXN (SD)(A1)), LG 22LS3500 22LS3500-ZA (Panel V216BG1-LE1 REV.C1).
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LD21A 2012, 52 стр., 3,8 МБ
Прошивки для LG 26LS3510 ZB.BRUYLJU
Прошивки с сайта производителя
26LS3510-ZB, версия 03.41.26 от 05.04.2013
Для модели 26LS3510 от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| Software File (Version 03.41.26). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 05.04.2013 | Размер: 59,275K |
| Совместимо с 19LS3500-ZA, 19LS350S-ZA, 22LS3500-ZA, 22LS350S-ZA, 22LS350T-ZA, 22LS3510-ZB, 22LS3590-ZC, 26CS460-ZA, 26CS460S-ZA, 26LS3500-ZA, 26LS350S-ZA, 26LS350T-ZA, 26LS3510-ZB, 26LS3590-ZC, 26LS359S-ZC, 26LS359T-ZC, 32CS460-ZA, 32CS460S-ZA, 32CS460T-ZA, 32CS465-ZA, 32CS466-ZA, 32LM3400-ZA, 32LM340S-ZA, 32LM340T-ZA, 32LM580S-ZA, 32LM580T-ZA, 32LM585S-ZD, 32LM611S-ZA, 32LM611T-ZA, 32LS3400-ZC, 32LS340S-ZC, 32LS340T-ZC, 32LS3450-ZA, 32LS345S-ZA, 32LS345T-ZA, 32LS3500-ZA, 32LS350S-ZA, 32LS350T-ZA, 32LS3510-ZB, 32LS3590-ZC, 32LS359S-ZC, 32LS359T-ZC, 32LS5600-ZC, 32LS560S-ZC, 32LS560T-ZC, 32LS5610-ZA, 32LS561T-ZA, 32LS5620-ZD, 37LM611S-ZA, 37LS5600-ZC, 37LS560S-ZC, 37LS560T-ZC, 42CS460-ZA, 42CS460S-ZA, 42CS460T-ZA, 42LM3400-ZA, 42LM340S-ZA, 42LM340T-ZA, 42LM580S-ZA, 42LM580T-ZA, 42LM585S-ZD, 42LM615S-ZE, 42LM615T-ZE, 42LS3400-ZC, 42LS340S-ZC, 42LS340T-ZC, 42LS3450-ZA, 42LS345S-ZA, 42LS345T-ZA, 42LS5600-ZC, 42LS560S-ZC, 42LS560T-ZC, 42LS5610-ZA, 42LS561T-ZA, 42LS5620-ZD, 47CM960S-ZC, 47LM580S-ZA, 47LM580T-ZA, 47LM585S-ZD, 47LM615S-ZE, 47LM615T-ZE, 47LS5600-ZC, 47LS560S-ZC, 47LS560T-ZC, 47LS5610-ZA, 47LS561T-ZA, 47LS5620-ZD, 55LM615S-ZE, 55LM615T-ZE. | ||||
| Software Upgrade Guide. Инструкция по обновлению | Software_ | Тип: PDF | Дата: 26.11.2012 | Размер: 801K |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | MFL67409508.pdf | Язык: English, Русский | Дата: 28.08.2012 | Размер: 25,217K |
| Краткое руководство | NC3_ | Язык: English | Дата: 21.05.2013 | Размер: 8,709K |
Файлы скачать можно на сайте производителя для модели 26LS3510.
Характеристики LG 26LS3510 ZB.BRUYLJU
LCD, 720p HD, диагональ 26" (66 см), HDMI x2, USB, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 26" (66 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Динамическая контрастность | 1000000:1 |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2x5 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, HDMI x2, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черная передняя панель с синим оформлением |
|---|---|
| Размеры с подставкой | 627x442x162 мм |
| Размеры без подставки | 627x402x30 мм |
| Крепление на стену | есть |
| Региональные коды | 26LS3510-ZB |
Другие модели на шасси LD21A
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю LG 26LS3510 ZB.BRUYLJU
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 26LS3510 с ЖК-дисплеем LC260EXN (SD)(A1), размером по диагонали 26" (66 см) формата 16:9. Динамическая контрастность 1000000:1 достигается контролем работы светодиодов в зависимости от яркости сюжета. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица LC260EXN и программное обеспечение основной платы main board EAX64702603 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, HDMI x2, USB. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C.
В телевизоре используется блок питания внешний Adapter AC/DC 24V 2.75A.
Габаритные размеры: C подставкой 627x442x162 мм, Без подставки 627x402x30 мм.
Внимание! Панель LC260EXN LED-телевизора LG 26LS3510 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 26LS3510
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 26LS3510 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 26LS3510 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 26LS3510 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 26LS3510 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC260EXN (SD)(A1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
