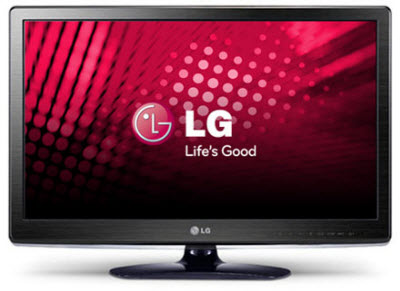

LG 19LS3500
LED-телевизор, 19" (48 см), 1366x768, 2012 года
Состав телевизора 19LS3500
| Main board | LD21A/LC21B EAX64702603 |
|---|---|
| Блок питания | Adapter 19V |
| Матрица (панель) | M185BGE-L22 |
Схемы и сервис-мануалы
- Service Manual, шасси LD21A 2012, 51 стр., 3,7 МБ
Прошивки для LG 19LS3500
Прошивки с сайта производителя
19LS3500-ZA, версия 03.41.26 от 05.04.2013
Для модели 19LS3500 от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| Software File (Version 03.41.26). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 05.04.2013 | Размер: 59,275K |
| Совместимо с 19LS3500-ZA, 19LS350S-ZA, 22LS3500-ZA, 22LS350S-ZA, 22LS350T-ZA, 22LS3510-ZB, 22LS3590-ZC, 26CS460-ZA, 26CS460S-ZA, 26LS3500-ZA, 26LS350S-ZA, 26LS350T-ZA, 26LS3510-ZB, 26LS3590-ZC, 26LS359S-ZC, 26LS359T-ZC, 32CS460-ZA, 32CS460S-ZA, 32CS460T-ZA, 32CS465-ZA, 32CS466-ZA, 32LM3400-ZA, 32LM340S-ZA, 32LM340T-ZA, 32LM580S-ZA, 32LM580T-ZA, 32LM585S-ZD, 32LM611S-ZA, 32LM611T-ZA, 32LS3400-ZC, 32LS340S-ZC, 32LS340T-ZC, 32LS3450-ZA, 32LS345S-ZA, 32LS345T-ZA, 32LS3500-ZA, 32LS350S-ZA, 32LS350T-ZA, 32LS3510-ZB, 32LS3590-ZC, 32LS359S-ZC, 32LS359T-ZC, 32LS5600-ZC, 32LS560S-ZC, 32LS560T-ZC, 32LS5610-ZA, 32LS561T-ZA, 32LS5620-ZD, 37LM611S-ZA, 37LS5600-ZC, 37LS560S-ZC, 37LS560T-ZC, 42CS460-ZA, 42CS460S-ZA, 42CS460T-ZA, 42LM3400-ZA, 42LM340S-ZA, 42LM340T-ZA, 42LM580S-ZA, 42LM580T-ZA, 42LM585S-ZD, 42LM615S-ZE, 42LM615T-ZE, 42LS3400-ZC, 42LS340S-ZC, 42LS340T-ZC, 42LS3450-ZA, 42LS345S-ZA, 42LS345T-ZA, 42LS5600-ZC, 42LS560S-ZC, 42LS560T-ZC, 42LS5610-ZA, 42LS561T-ZA, 42LS5620-ZD, 47CM960S-ZC, 47LM580S-ZA, 47LM580T-ZA, 47LM585S-ZD, 47LM615S-ZE, 47LM615T-ZE, 47LS5600-ZC, 47LS560S-ZC, 47LS560T-ZC, 47LS5610-ZA, 47LS561T-ZA, 47LS5620-ZD, 55LM615S-ZE, 55LM615T-ZE. | ||||
| Software Upgrade Guide. Инструкция по обновлению | Software_ | Тип: PDF | Дата: 26.11.2012 | Размер: 801K |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | MFL67409508.pdf | Язык: English, Русский | Дата: 10.08.2012 | Размер: 25,217K |
| Краткое руководство | NC3_ | Язык: English | Дата: 21.05.2013 | Размер: 8,709K |
Файлы скачать можно на сайте производителя для модели 19LS3500.
Характеристики LG 19LS3500
LCD, 720p HD, диагональ 19" (48 см), HDMI x2, USB, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 19" (48 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2x5 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
Разъёмы
| Входы | компонентный, SCART, RGB, HDMI x2, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 451x334x140 мм |
| Размеры без подставки | 451x296x32 мм |
| Крепление на стену | есть |
| Потребление от сети | 26 Вт |
| Региональные коды | 19LS3500-ZA |
Рекомендации пользователю LG 19LS3500
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 19LS3500 с ЖК-дисплеем M185BGE-L22, размером по диагонали 19" (48 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица M185BGE-L22 и программное обеспечение основной платы main board LD21A/LC21B обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), компонентный, SCART, RGB, HDMI x2, USB. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C.
Мощность, потребляемая рабочем в режиме от сети, составляет 26 Вт. Блок питания внешний Adapter 19V.
Габаритные размеры: C подставкой 451x334x140 мм, Без подставки 451x296x32 мм.
Внимание! Панель M185BGE-L22 LED-телевизора LG 19LS3500 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 19LS3500
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 19LS3500 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 19LS3500 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 19LS3500 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 19LS3500 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели M185BGE-L22. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
