Телевизор LG 19LG3010

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: 19LG3010-ZB.
Коротко от телевизоре: LCD, 720p HD, диагональ 19" (48 см), разъёмов HDMI: 2.

В составе используется MainBoard CBPF82FBA4 LD84A и LCD-panel M190A1-L0A CMO.
Блок питания (PSU) PWTV8941MQAW Power Supply.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 85 страниц 2008 г. на модели 19LG3000, 19LG3000-ZA , 19LG3010, 19LG3010-ZB.

Скачать документ CHASSIS : LD84A в архиве (3.8 Мб).

TV LG

Model: 19LG3010

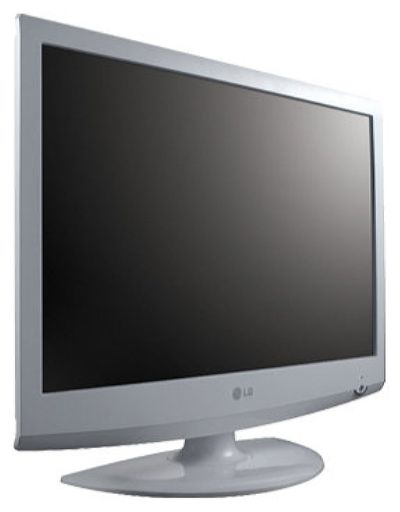

Телевизор LG 19LG3010

Дополнительные функции звука:
Объемный звук.

Цвет корпуса - белый.

Основные технические характеристики:

TV LCD Год выпуска модели: 2008
Размер экрана по диагонали: 19" (48 см)
Формат экрана: 16:10
Максимальное разрешение: 1440x900
Матрица: M190A1-L0A CMO
Поддержка HD: 720p HD
Яркость: 380 кд/м2
Контрастность динамическая: 15000:1
Угол обзора: 170°
Время отклика пикселя: 5 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, аудио x3, компонентный, VGA, HDMI x2
Размеры с подставкой: 459x391x189 мм
Размеры без подставки: 459x345x69 мм
Потребление от сети: 56 Вт

LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.

Техническое описание

Телевизор LG 19LG3010 с ЖК-дисплеем M190A1-L0A CMO, размером по диагонали 19" (48 см) формата 16:10. Необходимая яркость свечения экрана 380 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 15000:1 достигается контролем работы подсветки в зависимости от яркости сюжета.
Матрица M190A1-L0A и программное обеспечение основной платы MainBoard CBPF82FBA4 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1440x900 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 6 Вт (2х3 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, VGA, HDMI x2. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.

Мощность, потребляемая рабочем в режиме от сети, составляет 56 Вт. Блок питания PWTV8941MQAW.

Габаритные размеры: C подставкой 459x391x189 мм, Без подставки 459x345x69 мм.

Внимание! Панель M190A1-L0A LCD-телевизора LG 19LG3010 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям LG 19LG3010

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если LG 19LG3010 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если LG 19LG3010 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG 19LG3010 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора LG 19LG3010 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели M190A1-L0A CMO. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у LG 19LG3010 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) M190A1-L0A CMO, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели M190A1-L0A - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard CBPF82FBA4, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard CBPF82FBA4, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
