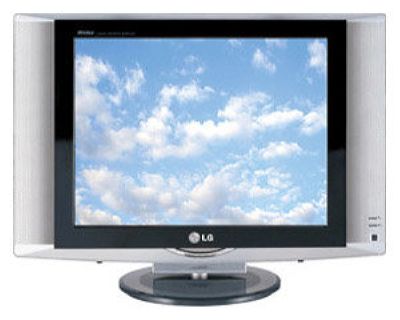

Телевизор LG 15LW1R

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв...

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: LG, модель: 15LW1R.
Коротко от телевизоре: LCD, диагональ 15" (38 см).

В составе используется MainBoard 6871TMTA17A (68709M9033A) ML-042A и LCD-panel LC150X02-TL01.
Блок питания внешний 16V AC/DC Adapter.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 80 страниц 2005 г. на модели 15LW1R, 15LW1R-ZD.

Скачать документ Chassis: ML-042A в архиве (5.4 Мб).

TV LG

Model: 15LW1R

Телевизор LG 15LW1R

Цвет корпуса - комбинированный.

Основные технические характеристики:

TV LCD Год выпуска модели: 2005
Размер экрана по диагонали: 15" (38 см)
Формат экрана: 4:3
Максимальное разрешение: 1024x768
Частота обновления: 50 Гц
Матрица: LC150X02-TL01
Контрастность: 400:1
Прогрессивная развёртка: есть
Стандарты TV: NTSC
Количество каналов: 207
Телетекст: нет
Форматы DTV: 576i, 576p
Мультимедиа: MP3, WMA, MPEG4, JPEG
Звук стерео: есть
Мощность звука: 3 Вт (2x1.5 Вт)
Акустика: два динамика
Разъём наушников: есть
Интерфейс: AV, S-Video, RS-232
Размеры с подставкой: 454x380x201 мм
Размеры без подставки: 454x303x57 мм

LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.

Техническое описание

Телевизор LG 15LW1R с ЖК-дисплеем LC150X02-TL01, размером по диагонали 15" (38 см) формата 4:3. Контрастность - отношение максимальной яркости к минимальной составляет 400:1. Входной аналоговый видеосигнал декодируется в системах NTSC. Графическая обработка цифрового сигнала производится в стандартах 576i, 576p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, JPEG.
Мощность акустической системы звука 3 Вт (2x1.5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, S-Video, RS-232. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.

В телевизоре используется блок питания внешний 16V AC/DC Adapter.

Габаритные размеры: C подставкой 454x380x201 мм, Без подставки 454x303x57 мм.

Внимание! Панель LC150X02-TL01 LCD-телевизора LG 15LW1R является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям LG 15LW1R

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если LG 15LW1R не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если LG 15LW1R не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).

Если LG 15LW1R завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора LG 15LW1R требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели LC150X02-TL01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у LG 15LW1R часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) LC150X02-TL01, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания - инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели LC150X02-TL01 - процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки - экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard 6871TMTA17A, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов - VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard 6871TMTA17A, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Инструкции и обновления

Для модели 15LW1R от производителя есть файлы для скачивания:

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаЯзыкДатаРазмер
Руководство пользователя297J__en.pdfЯзык: EnglishДата: 03.03.2006Размер: 3,820K

Файлы скачать можно на сайте производителя для модели 15LW1R.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.
