Ремонт телевизора YANDEX YNDX-00103
YANDEX LED: 3840(RGB)×2160
Model: YNDX-00103
Chassis/Version: T.T968D4.781
Panel: ST5461D20-9
LED backlight: 55HR332M28N02 V1 55X8500 28eaX11-D09
T-CON: CSC06-7 ST5461D20-5 pins51+41/96
IC T-CON: CSTU02-A1W, CS602
LED driver (backlight): PW.AMCU720C.781
PWM LED driver: GD32F303RCT6
Power Supply (PSU): MP280M-1-03 REV:1.0 81-PWE120-M225002
PWM Power: PFC & DC-DC
MOSFET Power: TO-220
MainBoard: T.T968D4.781 (T)
IC MainBoard: CPU: T968D4 Amlogic
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- Телевизор YANDEX YNDX-00103 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания MP280M-1-03.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры , при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов 55HR332M28N02 V1 55X8500 28eaX11-D09, либо проблема в стабилизации их питания.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы T.T968D4.781 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов CPU: T968D4 Amlogic требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.
Владельцам телевизора YANDEX YNDX-00103 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Реализация 4K UHD:
|
Дополнительно по ремонту MainBoard
Плата T.T968D4.781 от производителя China.
Процессор T968D4 от Amlogic.
64-bit SoC Amlogic T968D4 имеет 4 ядра ARM 2 x Cortex-A762 + 2 x Cortex-A55 и графический процессор GPU Mali-G56 MP4.
Технические характеристики чипа T968D4 Amlogic:
Архитектура процессора (CPU): 4-ядерная конфигурация, разделенная на два кластера:
2 производительных ядра Cortex-A762 и 2 энергоэффективных ядра Cortex-A55.
Графический ускоритель (GPU): Четырехъядерный Mali-G56 MP4.
Нейропроцессор (NPU):
Встроенный выделенный модуль искусственного интеллекта производительностью 3,2 TOPS. Он отвечает за локальную обработку голоса (для работы Алисы без задержек), распознавание команд в режиме умной колонки, а также за алгоритмы улучшения изображения (апскейлинг, динамическая контрастность).
Память: Чип спроектирован под работу с 4 ГБ оперативной и 32 ГБ встроенной памяти в топовых конфигурациях устройств.
Интерфейсы и мультимедиа:
Аппаратная поддержка стандартов HDMI 2.1 (включая функции eARC, VRR и ALLM для игр).
Декодирование тяжелых форматов высокого динамического диапазона, включая Dolby Vision и HDR10.
Работа с беспроводными протоколами Wi-Fi 5, Bluetooth 5.1, а также интеграция протоколов умного дома Zigbee и Matter на системном уровне.
Производительности с запасом хватает для плавной отрисовки тяжелой оболочки YaOS X в разрешении 4K и обеспечения работы микрофонов дальнего поля (Far-field) в режиме 24/7.

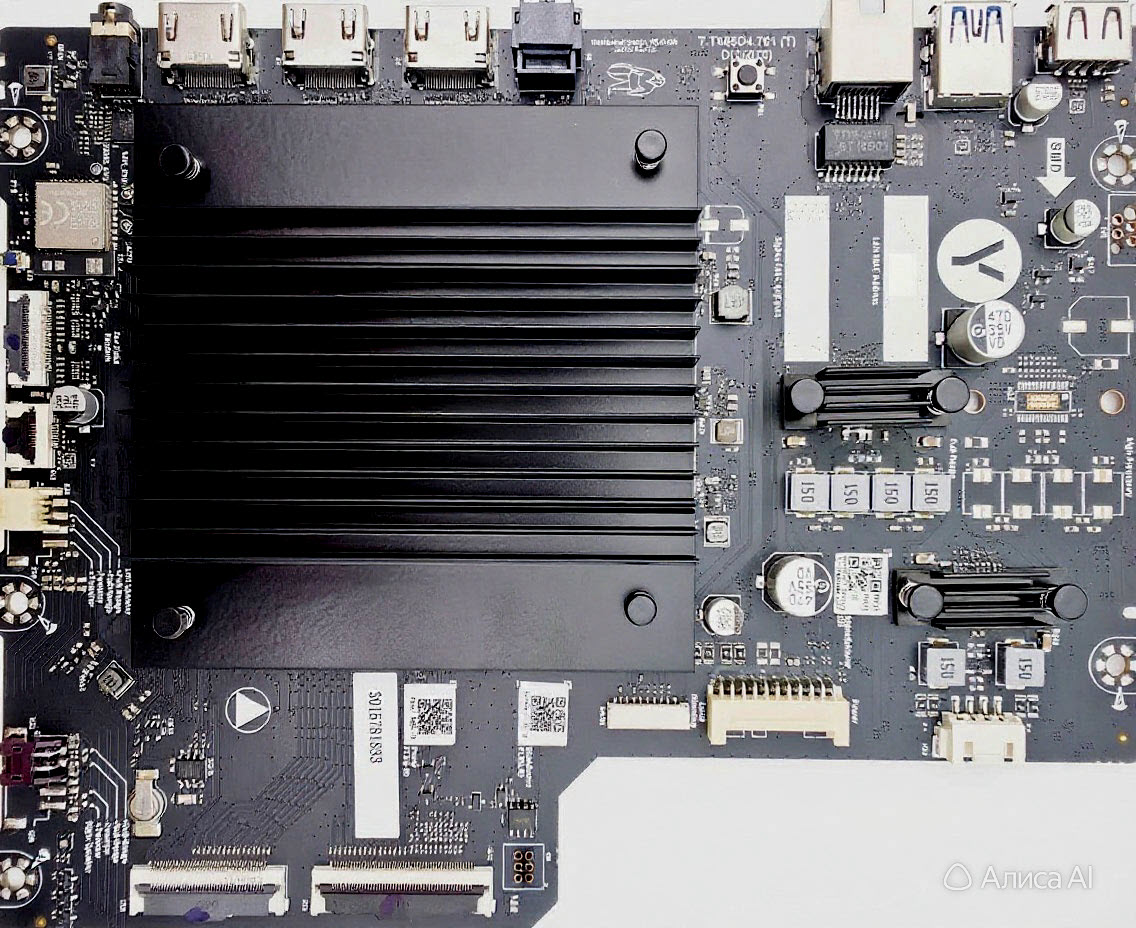

Внешний вид MainBoard T.T968D4.781 показан на рисунке ниже:

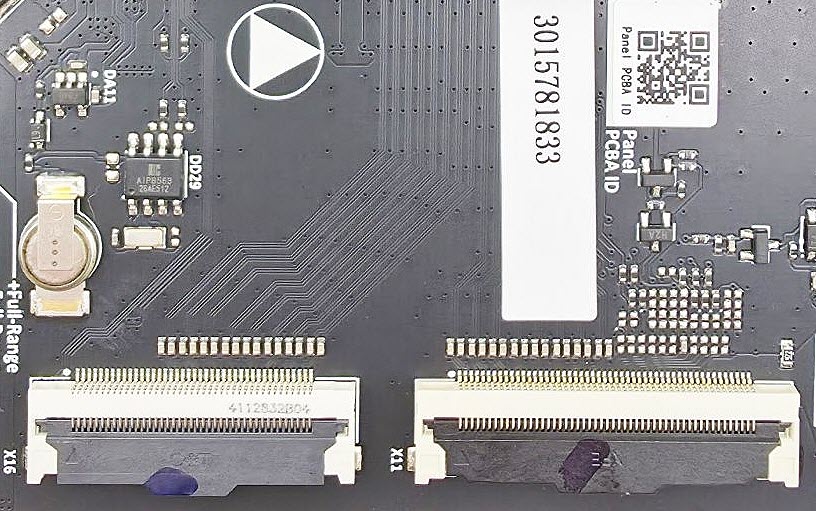

Разъёмы на панель V-by-One 92 pins (41+51) Connectors

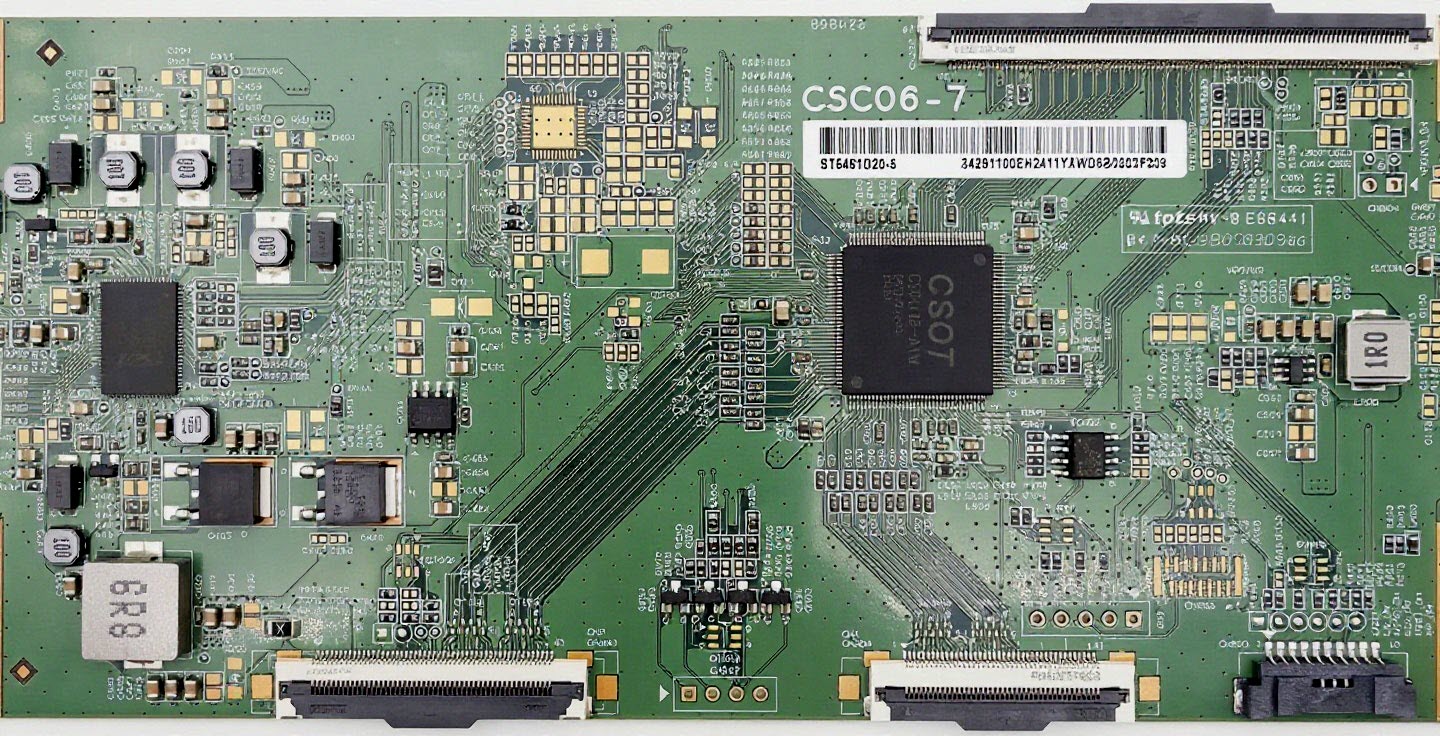

T-CON CSC06-7 ST5461D20-5
Внешний вид блока питания
Основные особенности устройства YANDEX YNDX-00103:
Установлена матрица (LED-панель) ST5461D20-9.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CSC06-7 ST5461D20-5 pins51+41/96.
В составе T-CON микросхемы: CSTU02-A1W, CS602.
Для питания светодиодов подсветки 55HR332M28N02 V1 55X8500 28eaX11-D09 применяется LED-драйвер PW.AMCU720C.781, управляется ШИМ-контроллером GD32F303RCT6.
Формирование необходимых питающих напряжений для всех узлов телевизора YANDEX YNDX-00103 осуществляет модуль питания MP280M-1-03, либо его аналоги c использованием микросхем PFC & DC-DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль T.T968D4.781, с применением микросхем CPU: T968D4 Amlogic и других.
Дополнительная техническая информация о панели:
Начало производства: :
2024
Brand: CSOT
Model: ST5461D20-9
Diagonal Size: 55 inch
Panel Type: a-Si TFT-LCD, CELL ( FOB )
Resolution: 3840(RGB)×2160, UHD, 16:9
Active Area: 1209.6×680.4 mm
Outline Area: 1221.4×692.74×1.2 mm
Frequency: 144.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 2.60.Kgs
Contrast: 6000:1 (Typ.)
Driver IC: COF Built-in 12 source chips
Signal Type: V-by-One 16 lanes , Connector 92 pins
Voltage: 12.0V (Typ.)
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
