Ремонт телевизора YANDEX YNDX-00092
YANDEX LED
Model: YNDX-00092
Chassis/Version: T.T982.781
Panel: CV500U2-T01 REV.02
LED backlight: JL.D50024330-004AS-M_V03 JL.D50024330-004BS-M_V03
T-CON: CV500U5-T02
LED driver (backlight): PW.ALD64C.781
PWM LED driver: PWM SO-8
MOSFET LED driver: TO-252
Power Supply (PSU): PW.A180W1.781
PWM Power: FC & DC/DC PWM SOT23-6
MOSFET Power: TO-252
MainBoard: T.T982.781 (T) 1AM982D3
IC MainBoard: CPU T982, eMMC KLMBG2JETD-B041
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- YANDEX YNDX-00092 не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.
Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания PW.A180W1.781.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (TO-252) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры FC & DC/DC PWM SOT23-6, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели).
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) JL.D50024330-004AS-M_V03 JL.D50024330-004BS-M_V03, реже неисправным оказывается LED-драйвер.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы T.T982.781 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU T982 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Следует помнить! Попытки самостоятельного ремонта телевизора YANDEX YNDX-00092, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Schematic diagram Chassis T982. Main TD.T982.791 SoC T982. |
Дополнительно по ремонту MainBoard
Плата T.T982.781 от производителя CVTE Dream-Future.
Процессор T982 BGA-815 от Amlogic.
64-bit SoC Amlogic T982 BGA-815 имеет 4 ядра ARM Cortex-A55 1.9GHz и графический процессор GPU Mali-G31 MP2.
Оперативная память установлена на плате DDR4 2666MHz K4A8G165WC-BCTD.
Прошивка хранится в микросхеме eMMC 256Gbit 32GB, например KLMBG2JETD-B041 FBGA-153.
Внешний вид MainBoard T.T982.781 показан на рисунке ниже:

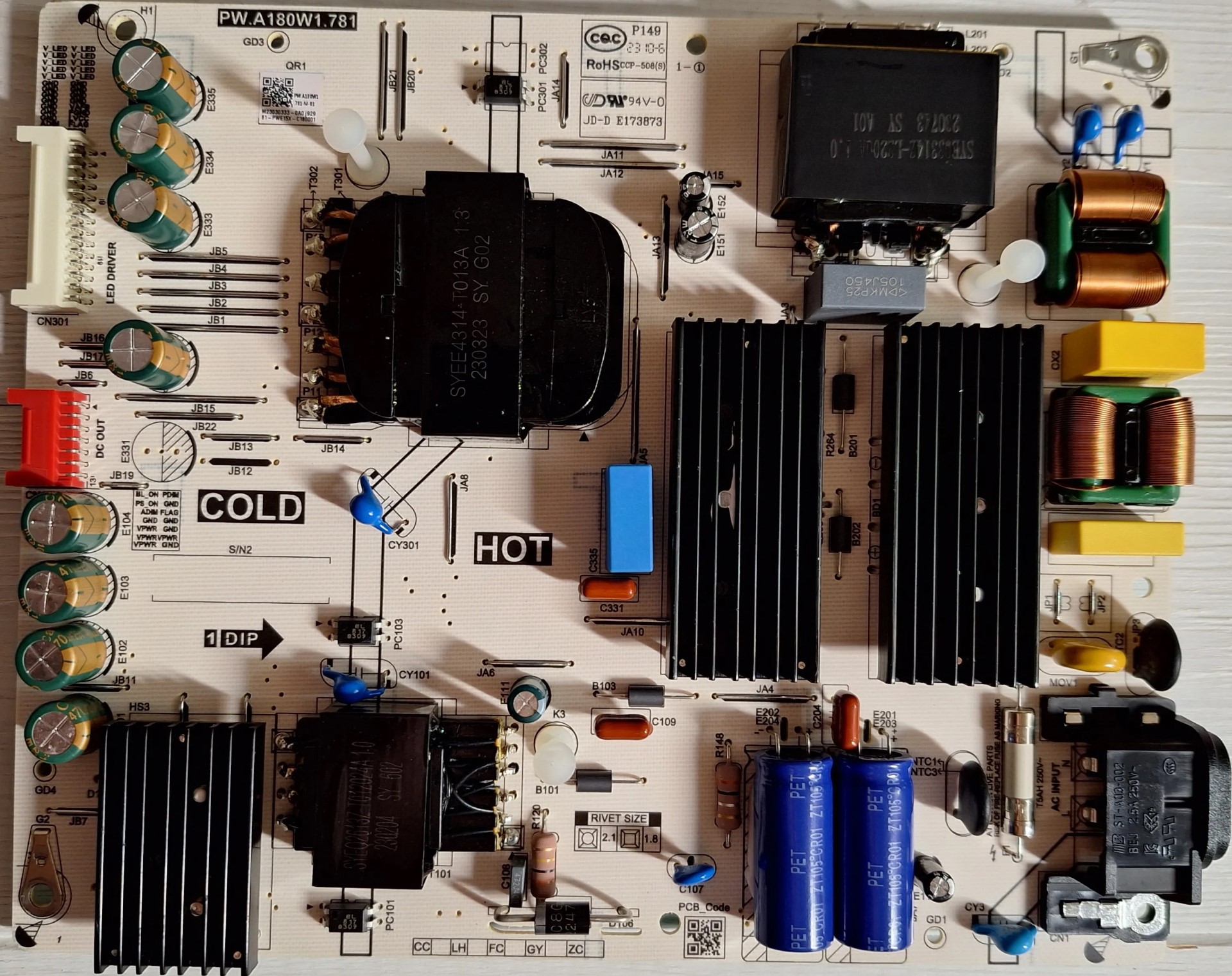

Внешний вид блока питания
Основные особенности устройства YANDEX YNDX-00092:
Установлена матрица (LED-панель) CV500U2-T01 REV.02.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CV500U5-T02.
Для питания светодиодов подсветки JL.D50024330-004AS-M_V03 JL.D50024330-004BS-M_V03 применяется LED-драйвер PW.ALD64C.781, управляется ШИМ-контроллером PWM SO-8. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора YANDEX YNDX-00092 осуществляет модуль питания PW.A180W1.781, либо его аналоги c использованием микросхем FC & DC/DC PWM SOT23-6 и силовых ключей типа TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль T.T982.781, с применением микросхем CPU T982, eMMC KLMBG2JETD-B041 и других.
Дополнительная техническая информация о панели:
CV500U2-T01
Начало производства: 2019
Brand: CHOT
Model: CV500U2-T01
Diagonal Size: 50"
Panel Type: a-Si TFT-LCD, CELL, FOB
Resolution: 3840(RGB)×2160, UHD89PPI
Active Area: 1095.84(W)×616.41(H) mm
Outline Dimensions: 1106.84(H)×628.01(V)
×1.37(D) mm
Frequency: 60Hz
Pixel Format: RGB Vertical Stripe
Luminance: 0 cd/m²
Contrast: 5000:1 (TM)
Response Time: 8 (G to G)
Display Colors: 1.07B 72%DCI-P3
Driver IC: COF Built-in 12 source chips
Backlight: No B/L
Voltage: 12.0V
