Xiaomi L55M5-5S

Возможные проявления неисправностей

- Телевизор XIAOMI L55M5-5S не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.

В подобных случаях часто неисправным оказывается преобразователь AC/DC напряжения сети, который совмещён с основной платой TPD.T962.PC797 . Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC & DC/DC, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок HRS-XM55T46-4X9-2W-MCPCB, либо в обеспечении их питания (LED-драйвере).
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется на пряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы TPD.T962.PC797 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU: T962H, eMMC: THGBMHG6C1LBAIL. Неисправные компоненты следует заменить.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2 & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора XIAOMI L55M5-5S без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!

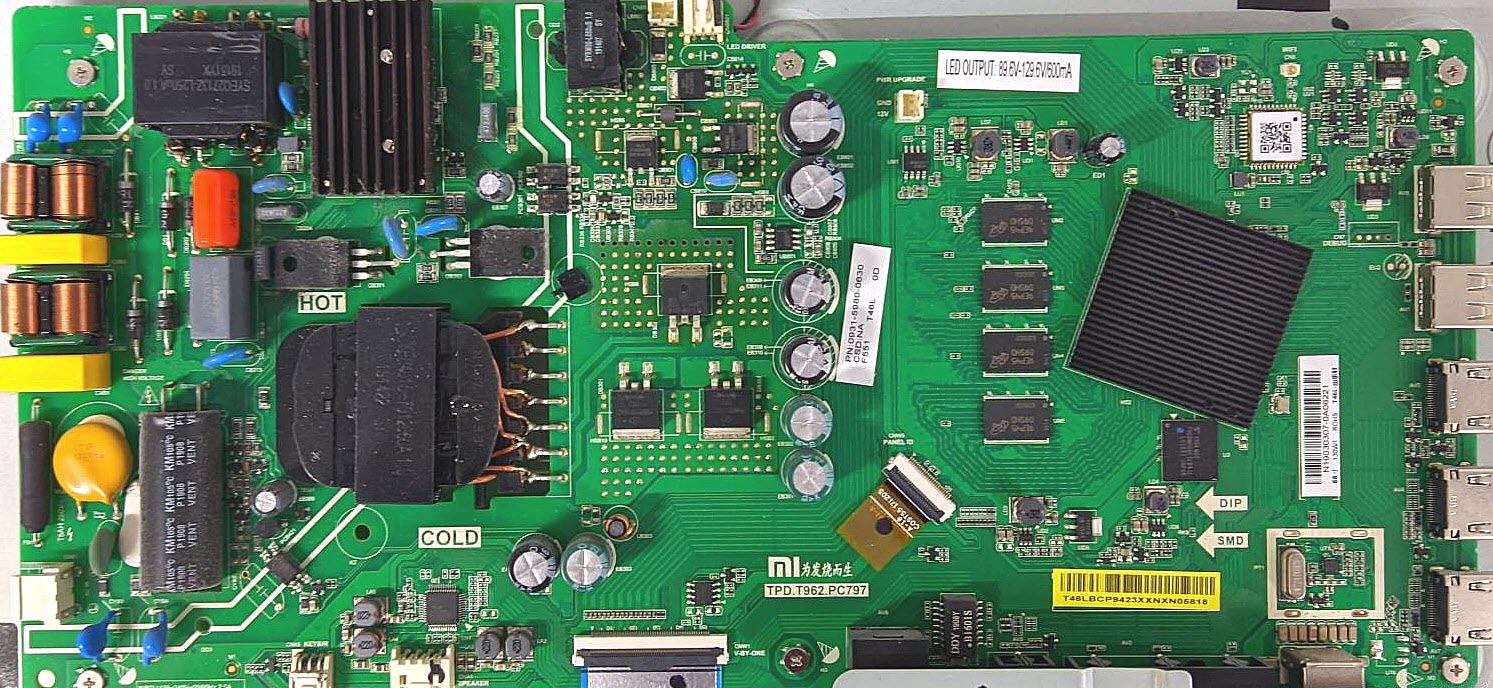

Внешний вид main board TPD.T962.PC797 показан на рисунке ниже:
