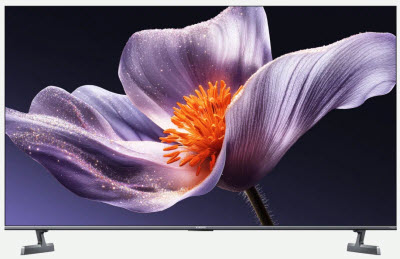

Ремонт телевизора XIAOMI L55M5-5ARUM
XIAOMI LED
Model: L55M5-5ARUM
Chassis/Version: TPD.MS6886.PC791
Panel: ST5461D12-6
LED backlight: TCL55D09-ZC62AG-02 303TC550059
T-CON: CSC02-1; CSTU01-A0N, CS603
LED driver (backlight): integrated into MainBoard
PWM LED driver: PWM SO-8
MOSFET LED driver: TO-252
Power Supply (PSU): integrated into MainBoard
PWM Power: PFC & DC-DC
MOSFET Power: TO-220
MainBoard: TPD.MS6886.PC791
IC MainBoard: PSU: MSD6886NQGA-8-00H4, EMMC KLM8G1GETF B041, Audio: TAS5707
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор XIAOMI L55M5-5ARUM не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
В данном случае в первую очередь следует проверить работоспособность основного источника
питания — преобразователя напряжения сети AC/DC, все элементы которого расположены на плате MainBoard TPD.MS6886.PC791.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (TO-220) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC & DC-DC, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) TCL55D09-ZC62AG-02 303TC550059, реже неисправным оказывается LED-драйвер.
Чтобы выявить обрыв в планках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы TPD.MS6886.PC791 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - PSU: MSD6886NQGA-8-00H4, EMMC KLM8G1GETF B041, Audio: TAS5707 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Неисправность тюнера DVBT/T2/C & SAT устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора XIAOMI L55M5-5ARUM без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!

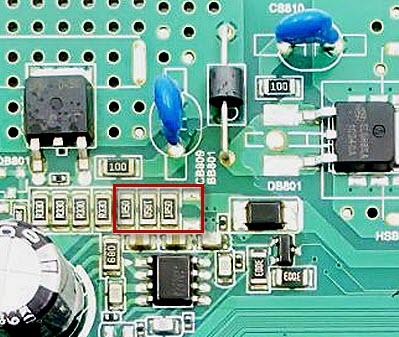

Реализация 4K - интерфейс CSPI (12 Lanes), 60 + 60 pins Connectors CSC02-1, контроллер CSTU01-A0N. Ток подсветки. TPD.MS6886.PC791. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard TPD.MS6886.PC791, можно удалить один из четырёх резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. |
Дополнительно по ремонту MainBoard
Плата TPD.MS6886.PC791 от производителя CVTE Dream-Future.
Процессор MSD6886 от Mstar.
64-bit SoC Mstar MSD6886 имеет 4 ядра ARM Cortex-A55 и графический процессор GPU Mali-470 MP3.
Напряжение питания ядер процессора CPU 0.95V.
Оперативная память установлена на плате DDR3.
Прошивка хранится в микросхеме eMMC 8GB, например KLM8G1GETF-B041.
Внешний вид MainBoard TPD.MS6886.PC791 показан на рисунке ниже:
Основные особенности устройства XIAOMI L55M5-5ARUM:
Установлена матрица (LED-панель) ST5461D12-6.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CSC02-1;.
Для питания светодиодов подсветки TCL55D09-ZC62AG-02 используется преобразователь, совмещённый с основной платой TPD.MS6886.PC791, управляется ШИМ-контроллером PWM SO-8. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PFC & DC-DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль TPD.MS6886.PC791, с применением микросхем PSU: MSD6886NQGA-8-00H4, EMMC KLM8G1GETF B041, Audio: TAS5707 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
ST5461D12-6
Начало производства: 2020
Brand: CSOT
Model: ST5461D12-6
Diagonal Size: 55"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 80PPI
Active Area: 1209.6(W)×680.4(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 2.65.Kgs
Luminance: 0 cd/m²
Contrast: 5000 : 1 (Typ.)
Work Mode: HVA, Normally Black, Transmissive
Driver IC: listBuilt-in COF 12 source chips
Signal Type: CSPI (12 Lanes) , 120 pins Connector
