Ремонт телевизора XIAOMI L32M8-A2RU
XIAOMI LED
Model: L32M8-A2RU
Chassis/Version: TPD.MT9216.PB791 (T)
Panel: HV320WHB-F56 REV4
LED backlight: HFSX32D06-ZC42AG-05D 303HX320052D
LED driver (backlight): integrated into MainBoard
PWM LED driver: DC-DC SO-8
MOSFET LED driver: TO-252
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: TO-252
MainBoard: TPD.MT9216T.PB791 (T)
IC MainBoard: CPU: .MT9216, eMMC: KLM8G1GETF-B041
Тuner: DVBT/T2 & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- Телевизор XIAOMI L32M8-A2RU не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
В
подобных случаях часто неисправным оказывается преобразователь AC/DC напряжения сети, который совмещён с основной платой TPD.MT9216T.PB791
.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (TO-252) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) HFSX32D06-ZC42AG-05D 303HX320052D, реже неисправным оказывается LED-драйвер.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы TPD.MT9216T.PB791 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: .MT9216, eMMC: KLM8G1GETF-B041. Неисправности чипов BGA обычно легко выявить методом прогрева.
Неисправность тюнера DVBT/T2 & SAT устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Следует помнить! Попытки самостоятельного ремонта телевизора XIAOMI L32M8-A2RU, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Дополнительно по ремонту MainBoard
Плата TPD.MT9216T.PB791 от производителя CVTE Dream-Future.
Процессор MT9216 от MediaTek.
32-bit SoC MediaTek MT9216 имеет 4 ядра ARM Cortex-A53 и графический процессор GPU Mali-450 MP4.
Напряжение питания ядер процессора CPU 0.95 & 1.0V.
Оперативная память встроена в SoC DDR3 1GB.
Прошивка хранится в микросхеме eMMC 8GB, например KLM8G1GETF-B041.
Внешний вид MainBoard TPD.MT9216T.PB791 показан на рисунке ниже:
Основные особенности устройства XIAOMI L32M8-A2RU:
Установлена матрица (LED-панель) HV320WHB-F56 REV4.

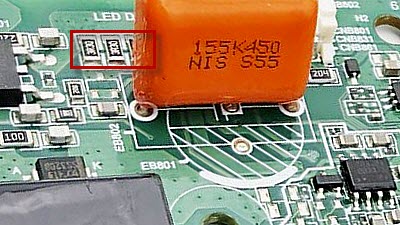

Для питания светодиодов подсветки HFSX32D06-ZC42AG-05D используется преобразователь, совмещённый с основной платой TPD.MT9216T.PB791, управляется ШИМ-контроллером DC-DC SO-8. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль TPD.MT9216T.PB791, с применением микросхем CPU: .MT9216, eMMC: KLM8G1GETF-B041 и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
HV320WHB-F56
Начало производства: 2016
Brand: BOE
Model: HV320WHB-F56
Diagonal Size: 32.0"
Panel Type: a-Si TFT-LCD, CELL, FOB
Resolution: 1366(RGB)×768, WXGA49PPI
Active Area: 697.685(W)×392.256(H) mm
Refresh Rate: 60Hz
Pixel Format: RGB Vertical Stripe
Panel Weight: 823g
Luminance: 0 cd/m²
Contrast: 1200 : 1 (TM)
Work Mode: ADS, Normally Black, Transmissiv
Driver IC: Built-in COF 2 source chips
Signal Interface: Mini LVDS, Connector60 pins
Backlight: No B/L
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
