Ремонт телевизора VITYAZ D40FN01BF
VITYAZ LED
Model: D40FN01BF
Chassis/Version: TP.SK105S.PB801
Panel: PT400CT02-1
LED backlight: HY-L400G1 3206350321 E40D71-3*6 R72-40D04-017
T-CON: DCBHM-C168A_06
LED driver (backlight): integrated into MainBoard
PWM LED driver: OB3375 Step-Down
MOSFET LED driver: PC015BD 150V 6A
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: OSG65R580KT3
MainBoard: TP.SK105S.PB801
IC MainBoard: CPU: 9206B, SPI Flash: XM25QH64, CS3817BEO
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- Телевизор VITYAZ D40FN01BF не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
В этом случае неисправным может быть основной Импульсный Источник Питания — преобразователя напряжения сети AC/DC,
элементы которого расположены на основной плате MainBoard TP.SK105S.PB801.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (OSG65R580KT3) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели.
Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок HY-L400G1 3206350321 E40D71-3*6 R72-40D04-017, но иногда неисправным оказывается и LED-драйвер.
Для проверки линеек светодиодов на короткое замыкание или обрыв без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы TP.SK105S.PB801 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU: 9206B, SPI Flash: XM25QH64, CS3817BEO. Неисправные компоненты следует заменить.
Неисправность тюнера DVBT/T2/C & SAT устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Владельцам телевизора VITYAZ D40FN01BF рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!

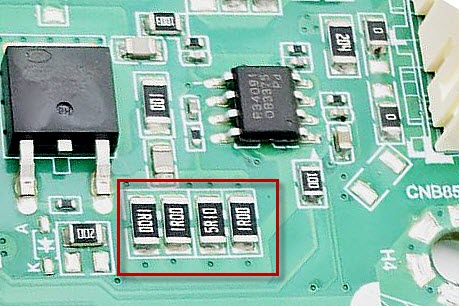

Ток подсветки. TP.SK105S.PB801, OB3375 Step-Down. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard TP.SK105S.PB801 и микросхемой LED-драйвера OB3375 Step-Down, можно удалить один из резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. |
Дополнительно по ремонту MainBoard
Плата TP.SK105S.PB801 от производителя CVTE Dream-Future.
Процессор 9206B (S2T512) от S2-Tek.
32-bit SoC S2-Tek 9206B (S2T512) имеет 1 ядро MIPS 24Kc и графический процессор GPU MPEG-2 H.264 H.265 2D Scaler.
Напряжение питания ядра процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3 128MB 1.5V.
Прошивка хранится в микросхеме SPI Flash 64Mbit 8MB, например GD25Q64.

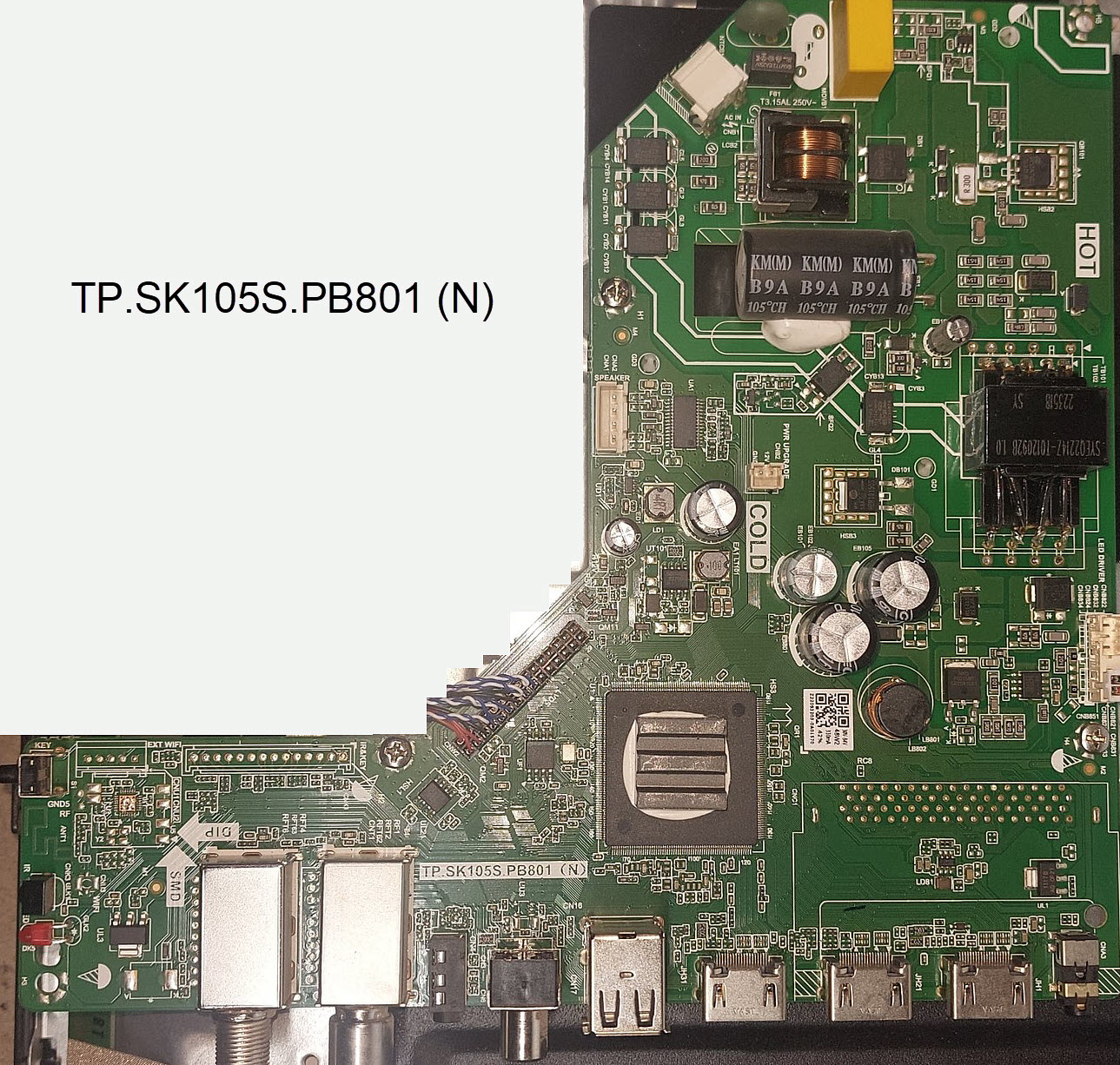

Внешний вид MainBoard TP.SK105S.PB801 показан на рисунке ниже:
Основные особенности устройства VITYAZ D40FN01BF:
Установлена матрица (LED-панель) PT400CT02-1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) DCBHM-C168A_06.
Для питания светодиодов подсветки HY-L400G1 используется преобразователь, совмещённый с основной платой TP.SK105S.PB801, управляется ШИМ-контроллером OB3375 Step-Down. В качестве силовых элементов LED-драйвера применяются ключи типа PC015BD 150V 6A.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа OSG65R580KT3.
MainBoard - основная плата (материнская плата) представляет собой модуль TP.SK105S.PB801, с применением микросхем CPU: 9206B, SPI Flash: XM25QH64, CS3817BEO и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
PT400CT02-1
Начало производства: :
2024
Brand: HKC
Model: PT400CT02-1
Diagonal Size: 40 inch
Resolution: 1920×1080(RGB), 16:9, FHD
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Contrast: 5000:1 (Typ.)
Driver IC: COF Built-in 3 source chips
Signal Type: TypeMini LVDS, 68 pins Connector
