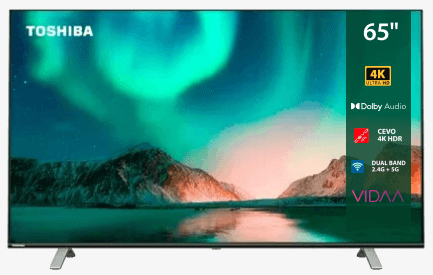

Ремонт телевизора TOSHIBA 65U5069
TOSHIBA LED
Model: 65U5069
Chassis/Version: RSAG7.820.9659
Panel: ST6451D02-F / Ver2.1
LED backlight: HD650X1U71-T0 JL.D65091330-003AS-M_V02
T-CON: 2 x 60 pins Connectors on MainBoard
LED driver (backlight): integrated into PSU
PWM LED driver: DC-DC SO-16
MOSFET LED driver: TO-252
Power Supply (PSU): RSAG7.820.8718 / ROH
PWM Power: PFC & DC-DC
MOSFET Power: TO-220
MainBoard: RSAG7.820.9659 / ROH
IC MainBoard: CPU: MSD6886NQHAT, eMMC KLM8G1GETF-B041, Audio: TPA3110D2
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- TOSHIBA 65U5069 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Часто в таких случаях неисправным оказывается модуль питания RSAG7.820.8718.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (TO-220) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PFC & DC-DC обычно проверяются заменой на новые, либо заведомо исправные.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов HD650X1U71-T0 JL.D65091330-003AS-M_V02, либо проблема в стабилизации их питания.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы RSAG7.820.9659 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU: MSD6886NQHAT, eMMC KLM8G1GETF-B041, Audio: TPA3110D2 . Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2/C & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора TOSHIBA 65U5069 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Реализация 4K:
|
Дополнительно по ремонту MainBoard
Плата RSAG7.820.9659 от производителя HISENSE. Процессор MSD6886 от Mstar.

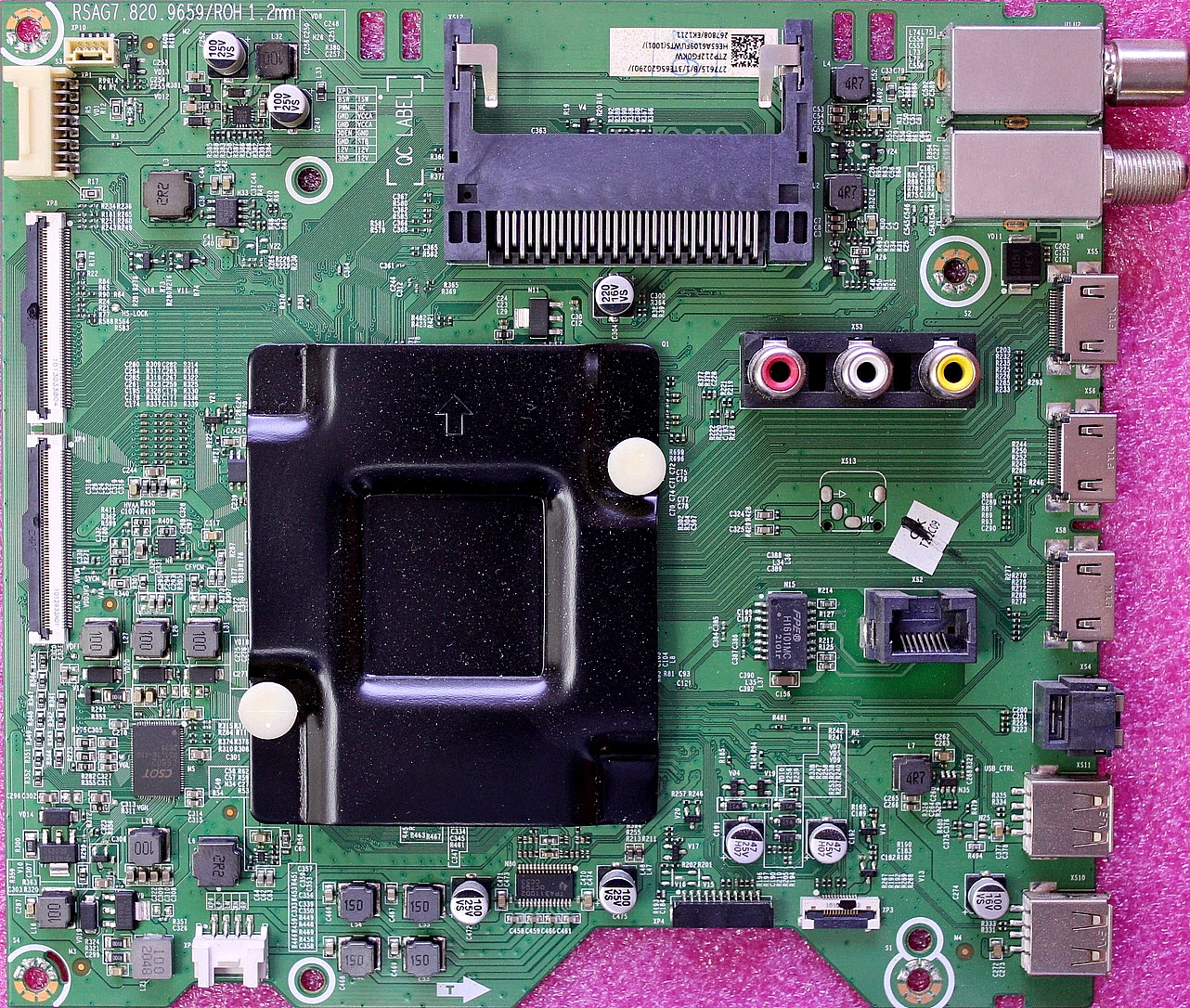

Внешний вид MainBoard RSAG7.820.9659 показан на рисунке ниже:
Внешний вид блока питания
Основные особенности устройства TOSHIBA 65U5069:
Установлена матрица (LED-панель) ST6451D02-F / Ver2.1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 2.
Для питания светодиодов подсветки HD650X1U71-T0 применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером DC-DC SO-16. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 65U5069 осуществляет модуль питания RSAG7.820.8718, либо его аналоги c использованием микросхем PFC & DC-DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль RSAG7.820.9659, с применением микросхем CPU: MSD6886NQHAT, eMMC KLM8G1GETF-B041, Audio: TPA3110D2 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
ST6451D02-F
Начало производства: :
2019
Brand: CSOTModel
Model: ST6451D02-F
Diagonal Size: 65"
Panel Type: a-Si TFT-LCD, CELL ( FOB )
Resolution: 3840(RGB)×2160, 16:9, UHD
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Luminance: 0 cd/m²
Contrast: 4000:1 (Typ.)
Driver IC: COF Built-in 12 source chips
Signal Type: V-by-One 8 lanes, 51 pins Connector
Voltage: 12.0V (Typ.)
