Ремонт телевизора TOSHIBA 43U7750EV

Материал на страницы добавляется по мере поступления информации из доступной технической документации, личного опыта и от мастеров ремонтных форумов. Пожалуйста, присылайте свои наработки по ограничению тока в подсветке и прошивки, опубликуем.

Техническое описание и состав телевизора TOSHIBA 43U7750EV, тип панели и применяемые модули. Состав модулей.

TOSHIBA LED
Model: 43U7750EV

Chassis/Version: MSD6A638-T8E2

Panel: K430WD7

LED backlight: K420WD7 A3 2014-8-27 4708-K420WD-A3213K01

T-CON: 6870C-0584A

LED driver (backlight): integrated into PSU

Power Supply (PSU): K-PL-L03 KTC-4702-2PLL03-A7131D01-200W 82NE0053C-A

MainBoard: MSD6A638-T8E2

IC MainBoard: CPU: Cortex A53, DDR 1Gb

Тuner: ST18WM-2K-E

Control: Remote: CT-8509, IR: 4707-43L73F-A1233K01, Wi-Fi: BL-R8188NU03 V0.1


Технические характеристики 43U7750EV

LCD TV LED Smart UHD 43U7750EV | Год выпуска: 2017
Диагональ экрана: 43" (109 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 60 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Android
Поддержка HD: 4K UHD
Яркость: 260 кд/м2
Контрастность: 1100:1
Угол обзора: 178°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2х8 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, MHL, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n
Вес телевизора: с подставкой: 8 кг
без подставки: 7.9 кг
Размеры: с подставкой 968x604x206 мм
без подставки 968x567x78 мм
TOSHIBA 43U7750EV

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- TOSHIBA 43U7750EV не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль K-PL-L03. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея. Причина может быть в обрыве светодиодов, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов,
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы MSD6A638-T8E2 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов CPU: Cortex A53, DDR 1Gb требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.

Прежде чем менять тюнер ST18WM-2K-E, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Следует помнить! Попытки самостоятельного ремонта телевизора TOSHIBA 43U7750EV, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard MSD6A638-T8E2 показан на рисунке ниже:

MSD6A638-T8E2

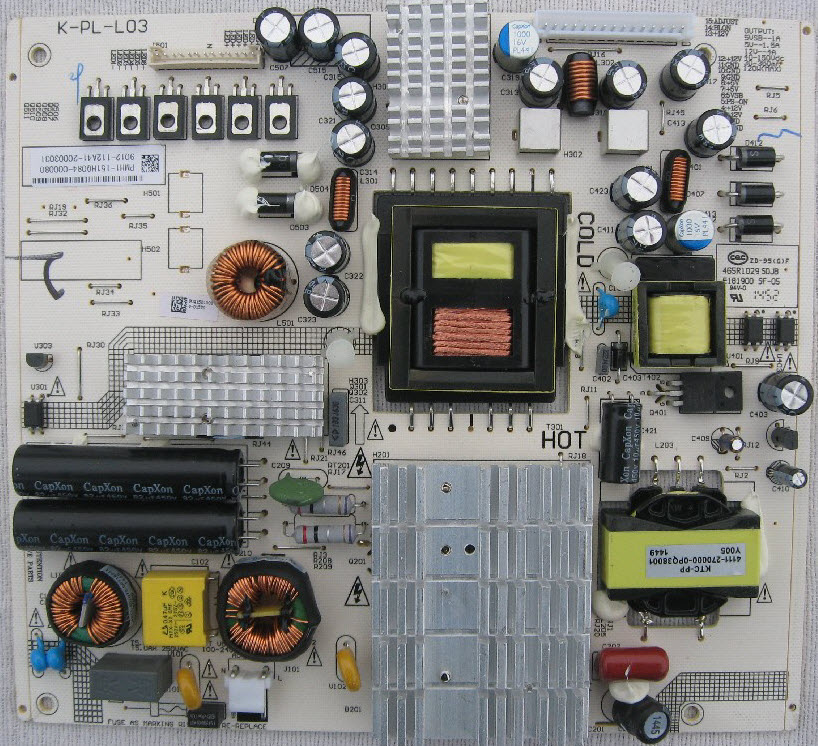

Внешний вид блока питания

Основные особенности устройства TOSHIBA 43U7750EV:

Установлена матрица (LED-панель) K430WD7.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0584A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 43U7750EV осуществляет модуль питания K-PL-L03, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль MSD6A638-T8E2, с применением микросхем CPU: Cortex A53, DDR 1Gb и других.
Тюнер ST18WM-2K-E обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.
