Toshiba 42Z3030DR
ЖК-телевизор с лампами CCFL, 42" (106 см), 1920x1080, 2007 года
Состав телевизора 42Z3030DR
| Main board | PE0399 A - V28A000489B1 |
|---|---|
| Блок питания | V28A00036301 - PE0282G V28A00036500 |
| Матрица (панель) | LC420WU4 (SL)(A1) |
| Инвертор / LED-драйвер | 6632L-0406A - KUBNKM137B Rev1.1 & 6632L-0407A - KUBNKM137B Rev1.1 |
| Планки подсветки | CCFL |
| Микросхемы main board | AV Board: PE0398A-1, AV1 Board: PE0400a |
| ШИМ блока питания | STR-Z4569, STR-W6765 |
| Тюнер | TDQD4-003A |
Типовые неисправности
Ремонт телевизоров, как и других устройств, целесообразно начинать с внешнего осмотра. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.
При неисправности модуля питания PE0282G - V28A00036301 - V28A00036500 , внешние проявления могут быть различными, например, TOSHIBA 42Z3030DR не включается совсем и нет никакой индикации контрольных лампочек на передней панели.
После проверки сетевого предохранителя и силовых элементов первичной цепи БП, следует так же проверить отсутствие короткого замыкания в нагрузках вторичных выпрямителей.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора STRW6765, EN220A, которую желательно проверить заменой.
Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор. Неообходимо учитывать, что в случаях отключения защиты инвертора (в целях возможности диагностики) есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.
Ремонт материнской платы PE0399A - V28A000489B1 необходимо начинать с диагностики и проверки всех линейных стабилизаторов и преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - AV Board: PE0398A-1, AV1 Board: PE0400a на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Неисправность тюнера TDQD4-003A устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Владельцам телевизора 42Z3030DR рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!
Main board PE0399
Плата PE0399 от производителя Toshiba Corporation.

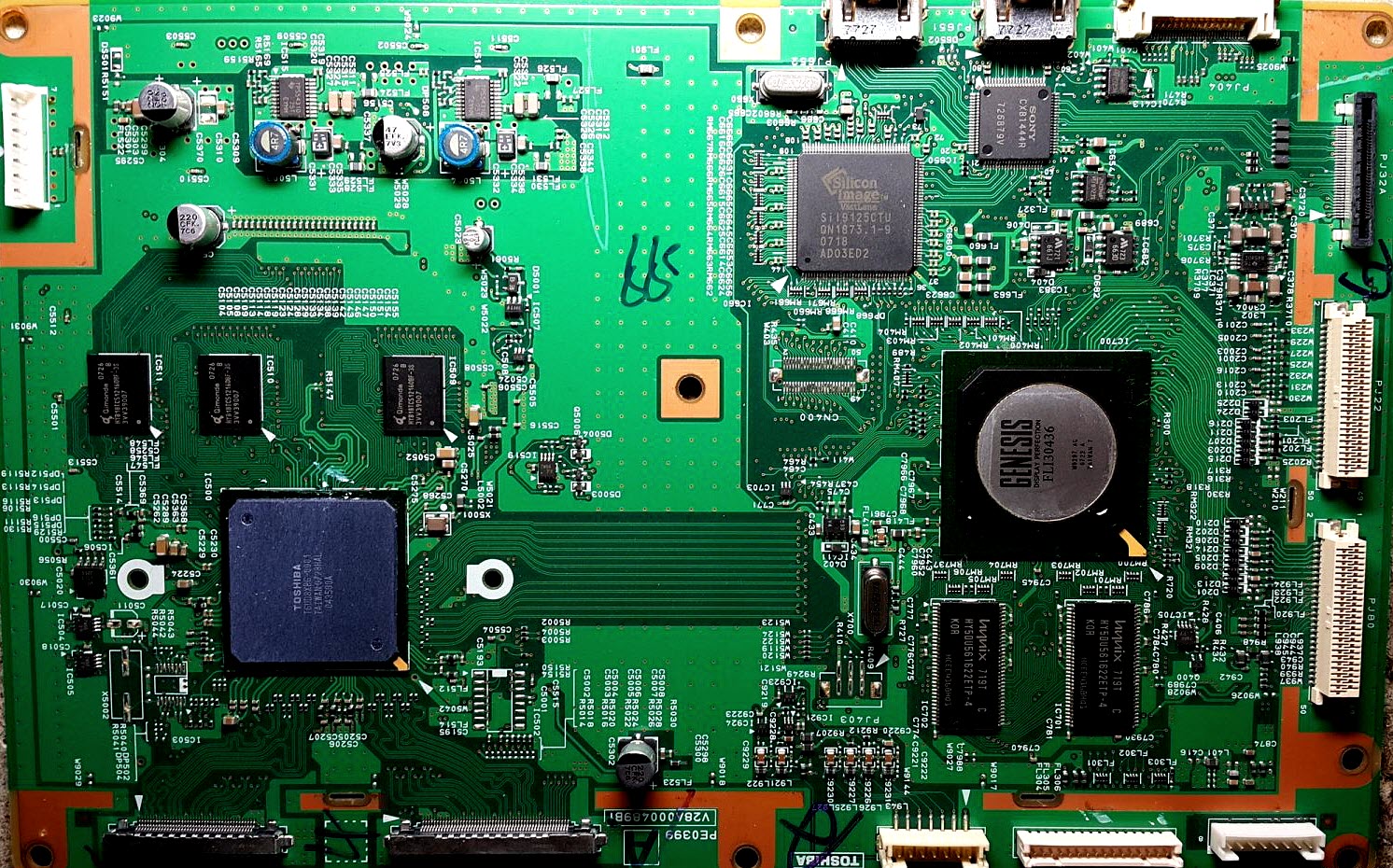

Внешний вид main board PE0399 показан на рисунке ниже:
Блок питания V28A00036301
Этот блок питания стоит ещё в 1 телевизоре.
V28A00036301:
Схемы и сервис-мануалы
- Card Reader: PE0284, V28A000319B1,
- AV PE0398A-1, V28A000491B1, DS-1107, V28A000496B0,
- AV1 PE0400a, V28A000492A1
Характеристики Toshiba 42Z3030DR
LCD, 42", 1920x1080, 1080p Full HD, мощность звука 20 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (106 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Контрастность | 1000:1 |
| Динамическая контрастность | 10000:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Слот CI | есть |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3 |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1020x701x353 мм |
| Размеры без подставки | 1020x646x134 мм |
| Вес | с подставкой: 28.1 кг; без подставки: 24.8 кг |
| Крепление на стену | есть |
| Потребление от сети | 258 Вт |
Другие модели на main board PE0399
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Toshiba 42Z3030DR
LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.
Техническое описание
LCD-телевизор TOSHIBA 42Z3030DR с ЖК-дисплеем LC420WU4, размером по диагонали 42" (106 см) формата 16:9. Отношение максимальной яркости к минимальной (контрастность) составляет 1000:1. Динамическая контрастность 10000:1 достигается специальным контролем работы подсветки.
Матрица LC420WU4 и программное обеспечение платы main board PE0399A реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 258 Вт. Блок питания PE0282G.
Габаритные размеры: с подставкой 1020x701x353 мм, без подставки 1020x646x134 мм.
Масса телевизора: с подставкой: 28.1 кг, без подставки: 24.8 кг.
Внимание! Панель LC420WU4 (SL)(A1) LCD-телевизора TOSHIBA 42Z3030DR является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям TOSHIBA 42Z3030DR
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если TOSHIBA 42Z3030DR не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если TOSHIBA 42Z3030DR не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TOSHIBA 42Z3030DR завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора TOSHIBA 42Z3030DR требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC420WU4 (SL)(A1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
