Toshiba 40XV550PR
ЖК-телевизор с лампами CCFL, 40" (102 см), 1920x1080, 2009 года
Состав телевизора 40XV550PR
| Main board | STX40E VTV-L40108 |
|---|---|
| Блок питания | FSP238-4F03 (PK101V0750I) FSP272-4F02 (PK101V0930I) |
| Матрица (панель) | LTA400HA07 |
| T-CON | SYNC60C4LV0.1 |
| Инвертор / LED-драйвер | SSI400-16T01 |
| Планки подсветки | 14 Lamp CCFL |
| Микросхемы main board | CPU: MST99985DLD-LF-1, WT6702, DRAM EM6A9160TS-4G, F25L004A, F25L008A, GT24C32 |
| ШИМ блока питания | 1606B (PFC), STR-A6251M (Standby DIP-7), SSC9502 (PWM resonanr SO-18) |
| Ключи блока питания | K3569 |
| Тюнер | TDAGA4-B03A - RTUDAA019WJQZ // FQ1216ME/IH-5 |
| Пульт ДУ | CT-90298, IR: C 454C0M51L01 (VTV-IR40103) |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор TOSHIBA 40XV550PR не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
Часто в таких случаях неисправным оказывается модуль питания FSP238-4F03.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (K3569) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) 1606B (PFC), STR-A6251M (Standby DIP-7), SSC9502 (PWM resonanr SO-18) обычно проверяются заменой на новые, либо заведомо исправные.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы STX40E следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU: MST99985DLD-LF-1, WT6702, DRAM EM6A9160TS-4G, F25L004A, F25L008A, GT24C32 . Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Неисправность тюнера TDAGA4-B03A - RTUDAA019WJQZ // FQ1216ME/IH-5 устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта TOSHIBA 40XV550PR не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board STX40E
Плата STX40E от производителя Toshiba Corporation. Процессор Mstar MST99985DLD, 8 бит, 1 ядро 8051 Keil C51, питание ядра 1.2 В. Оперативная память DRAM EM6A9160TS-4G, отдельные микросхемы. Прошивка хранится в Flash Memory F25L004A, F25L008A.
Внешний вид main board STX40E показан на рисунке ниже:
Блок питания и PFC
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.
Блок питания

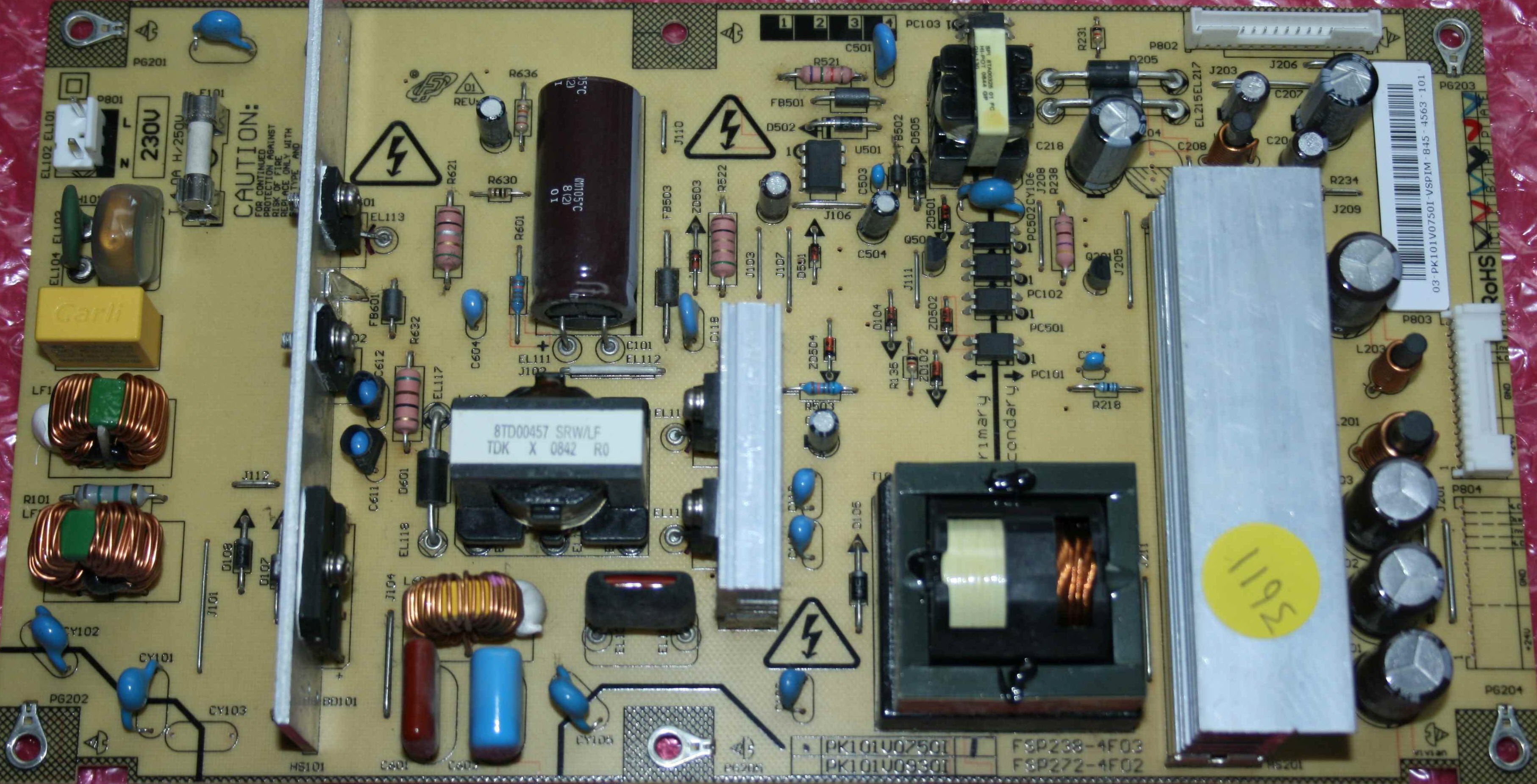

FSP238-4F03:
Схемы и сервис-мануалы
Прошивки для Toshiba 40XV550PR
- 40XV550PR, 24C32, F25L008A STX40E VTV-40108, CRC 48713A56, 291 КБ
Характеристики Toshiba 40XV550PR
LCD, 40", 1920x1080, 1080p Full HD, мощность звука 20 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 40" (102 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Контрастность | 3000:1 |
| Динамическая контрастность | 30000:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3 |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 997x684x277 мм |
| Размеры без подставки | 997x635x96 мм |
| Вес | с подставкой: 18 кг; без подставки: 16.3 кг |
| Крепление на стену | есть |
Рекомендации пользователю Toshiba 40XV550PR
LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.
Техническое описание
LCD-телевизор TOSHIBA 40XV550PR с ЖК-дисплеем LTA400HA07, размером по диагонали 40" (102 см) формата 16:9. Отношение максимальной яркости к минимальной (контрастность) составляет 3000:1. Динамическая контрастность 30000:1 достигается специальным контролем работы подсветки.
Матрица LTA400HA07 и программное обеспечение платы main board STX40E реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Используется блок питания FSP238-4F03.
Габаритные размеры: с подставкой 997x684x277 мм, без подставки 997x635x96 мм.
Масса телевизора: с подставкой: 18 кг, без подставки: 16.3 кг.
Внимание! Панель LTA400HA07 LCD-телевизора TOSHIBA 40XV550PR является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям TOSHIBA 40XV550PR
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если TOSHIBA 40XV550PR не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если TOSHIBA 40XV550PR не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TOSHIBA 40XV550PR завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора TOSHIBA 40XV550PR требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LTA400HA07. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
