Toshiba 26WL66R
LED-телевизор, 26" (66 см), 1366x768, 2006 года
Состав телевизора 26WL66R
| Main board | PE0078 B-1 V28A00004501 |
|---|---|
| Блок питания | PE0028 M2 V28A00000402 , PE0028 M-1 V28A00000401 |
| Матрица (панель) | T260XW02 V5 |
| T-CON | 75009034 T315XW01 V5 |
| Микросхемы T-CON | 7642ILTZ |
| Инвертор / LED-драйвер | VIT71014.50 75008435 |
| Микросхемы main board | TA2024 , MSP3410A , T5CB5-6G52 |
| ШИМ блока питания | STR-W6765 , STK8050E |
| ШИМ инвертора / драйвера | OZ964SN |
| Ключи инвертора | D454, D413 |
| Тюнер | ENG39A07GF |
Типовые неисправности
Ремонт телевизора TOSHIBA 26WL66R следует начинать с диагностики неисправности, которая предполагает внимательный осмотр внешних и внутренних элементов устройства. Специфичные внешние повреждения некоторых элементов иногда могут обозначить дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.
При неисправности модуля питания PE0028 M2 V28A00000402 , PE0028 M-1 V28A00000401, внешние проявления могут быть различными, например, TOSHIBA 26WL66R не включается совсем и нет никакой индикации контрольных лампочек на передней панели. С такими же симптомами может быть неисправен стабилизатор (преобразователь) питания процессора управления.
Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.
Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы - электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.
Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели T260XW02 V5). В таких случаях проверке подлежит и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего LED-драйвер.
Для проверки исправности светодиодов и контактных соединений в цепи их питания необходима разборка панели.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
Диагностика и ремонт материнской платы PE0078B-1 V28A00004501 осуществляется проверкой работоспособности стабилизаторов или преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - TA2024C (36) которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
При подозрении на неисправность тюнера ENG39A07GF, в первую очередь необходимо убедиться в наличии напряжения питания варикапов (30-33V) на соответствующем выводе тюнера, а так же других питающих его напряжений.
Внимание! Пользователям и владельцам телевизоров 26WL66R, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board PE0078
Плата PE0078 от производителя Toshiba Corporation.

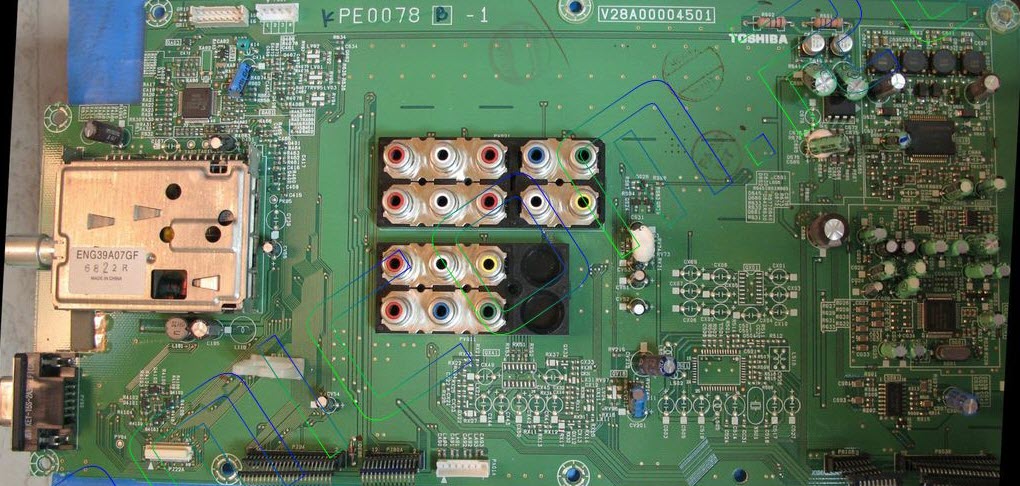

Внешний вид main board PE0078 показан на рисунке ниже:
PE0078 может применяться в телевизорах:
TOSHIBA 26WL65R (Panel T260XW02 V5), TOSHIBA 26WL66R (Panel T260XW02 V5).
Блок питания PE0028
Этот блок питания стоит ещё в 3 телевизорах.
PE0028:
Схемы и сервис-мануалы
- Схема блока питания Power supply 4 стр., 984 КБ
- Service Manuals with Schematic Diagrams 2006, 60 стр., 3,1 МБ
Скачать: Схема и сервис мануал Toshiba 26WL66E, 26WL66T, 26WL66R, 26WL66A, 32WL66E, 32WL66T, 32WL66R, 32WL66A, 37WL66E, 37WL676T, 37WL66R. PE0117 - PE0216 - PE0119
Характеристики Toshiba 26WL66R
LCD, 26", 1366x768, 720p HD, мощность звука 20 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 26" (66 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Контрастность | 800:1 |
| Угол обзора | 176° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV x2, аудио x4, S-Video, компонентный x2, VGA, HDMI |
|---|---|
| Выходы | AV |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | темно-серебристый |
|---|---|
| Размеры с подставкой | 660x535x275 мм |
| Размеры без подставки | 660x484x117 мм |
| Вес | с подставкой: 19.5 кг; без подставки: 14.5 кг |
| Потребление от сети | 121 Вт |
Другие модели на main board PE0078
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Toshiba 26WL66R
LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.
Техническое описание
LCD-телевизор TOSHIBA 26WL66R с ЖК-дисплеем T260XW02, размером по диагонали 26" (66 см) формата 16:9. Отношение максимальной яркости к минимальной (контрастность) составляет 800:1.
Матрица T260XW02 и программное обеспечение платы main board PE0078 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, аудио x4, S-Video, компонентный x2, VGA, HDMI. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 121 Вт. Блок питания PE0028.
Габаритные размеры: с подставкой 660x535x275 мм, без подставки 660x484x117 мм.
Масса телевизора: с подставкой: 19.5 кг, без подставки: 14.5 кг.
Внимание! Панель T260XW02 V5 LCD-телевизора TOSHIBA 26WL66R является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям TOSHIBA 26WL66R
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если TOSHIBA 26WL66R не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если TOSHIBA 26WL66R не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TOSHIBA 26WL66R завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора TOSHIBA 26WL66R требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели T260XW02 V5. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
