Toshiba 26DV703 26DV703R
ЖК-телевизор, 26" (66 см), 1366x768, 2010 года
- Другие обозначения: 26DV703
Состав телевизора 26DV703 26DV703R
| Шасси | 09182-2 |
|---|---|
| Main board | 09182-2 48.71Y01.021 |
| Блок питания | FSP128-3F01A |
| Матрица (панель) | V260B3-L04 Rev.C1 |
| Инвертор / LED-драйвер | VIT70084.00 REV:0 I260B3-4UF-L001A |
| Планки подсветки | 4 Lamp CCFL |
| Микросхемы main board | RTD2674, TDA7491P , Z1046AI , APW7120 |
| ШИМ блока питания | SSC9502S, NCP1607 (PFC), STR-A6069H |
| Ключи блока питания | FQPF5N50C, FQPF13N50C |
| ШИМ инвертора / драйвера | OZ964GN |
| Ключи инвертора | B44P04, B35N04 |
| Тюнер | TDTC-G429D |
| Пульт ДУ | 09417-1 48.71X04.011 |
Типовые неисправности
Возможные неисправности
- Телевизор TOSHIBA 26DV703 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) FSP128-3F01A.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (FQPF5N50C, FQPF13N50C) и выпрямительные диоды.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) SSC9502S, NCP1607 (PFC), STR-A6069H, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 09182-2 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - RTD2674, TDA7491P , Z1046AI , APW7120 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
Неисправность тюнера TDTC-G429D устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Владельцам телевизора 26DV703 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Main board 09182-2
Плата 09182-2 от производителя Toshiba Corporation. Процессор RealTek RTD2674U, 32 бит, 1 ядро CPU+DMA, питание ядра 1.2 В. Оперативная память DDR1 EM6AA160TSA-4G, отдельные микросхемы. Прошивка хранится в SPI Flash 32Mbit 4MB 25L3205D. Для этой платы есть ещё 2 прошивки от других моделей.
Внешний вид main board 09182-2 показан на рисунке ниже:
Блок питания FSP128-3F01A
Этот блок питания стоит ещё в 3 телевизорах.

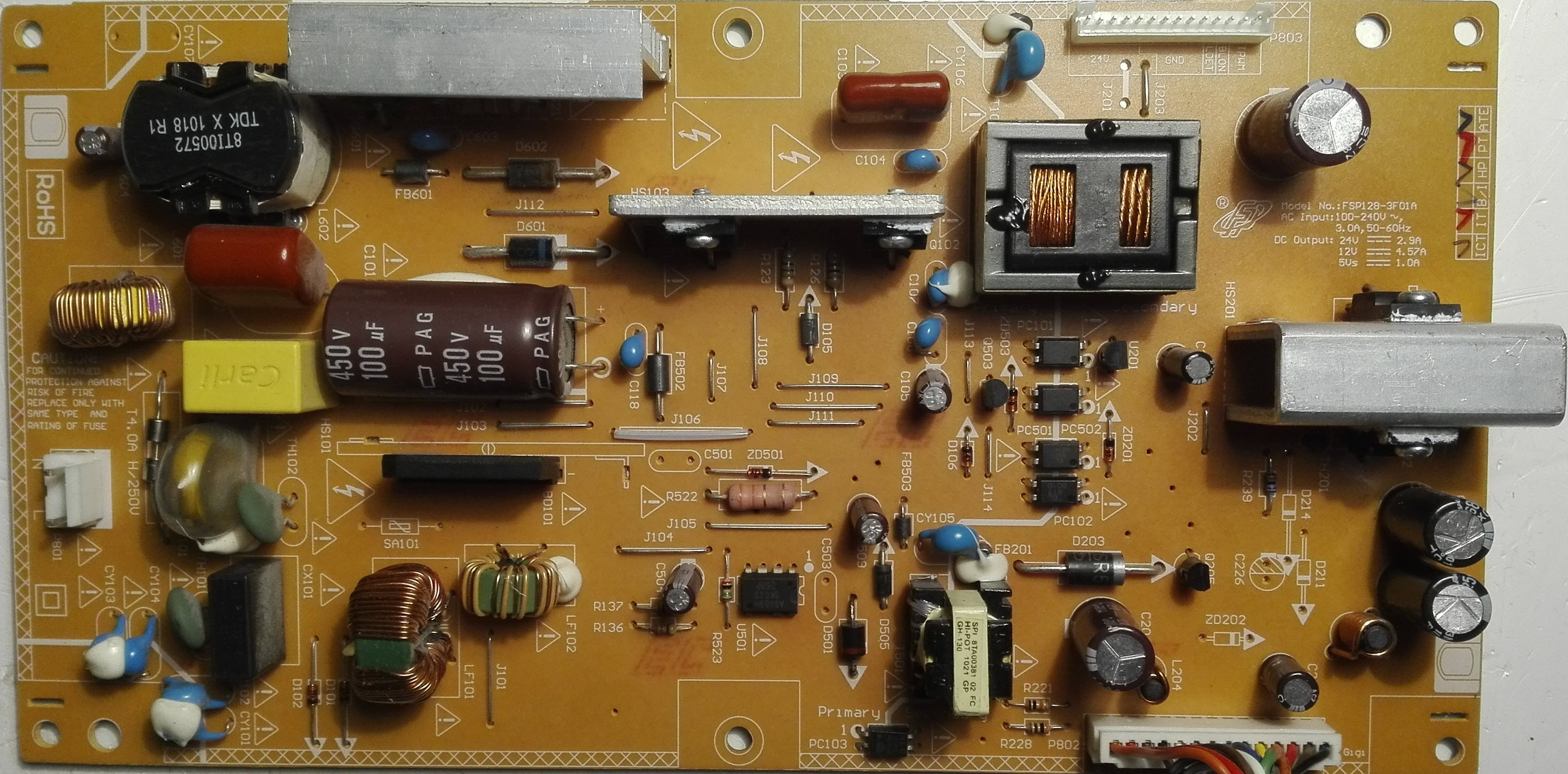

FSP128-3F01A:
Схемы и сервис-мануалы
- Service Manuals with Schematic Diagrams 2010, 93 стр., 4,7 МБ
Характеристики Toshiba 26DV703 26DV703R
LCD, встроенный DVD-плеер, 26", 1366x768, 720p HD, мощность звука 10 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 26" (66 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 450 кд/м2 |
| Контрастность | 3000:1 |
| Динамическая контрастность | 30000:1 |
| Угол обзора | 176° |
| Время отклика | 6 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, VideoCD, SVCD, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Каналов в памяти | 99 |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2х5 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, VGA, HDMI x2, USB |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 8.8 кг |
| Крепление на стену | есть |
| Потребление от сети | 75 Вт |
Другие модели на main board 09182-2
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Toshiba 26DV703 26DV703R
LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.
Техническое описание
LCD-телевизор TOSHIBA 26DV703 с ЖК-дисплеем V260B3-L04, размером по диагонали 26" (66 см) формата 16:9. Яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 3000:1. Динамическая контрастность 30000:1 достигается специальным контролем работы подсветки.
Матрица V260B3-L04 и программное обеспечение платы main board 09182-2 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, VideoCD, SVCD, JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 75 Вт. Блок питания FSP128-3F01A.
Габаритные размеры: 666x490x260 мм.
Масса телевизора: 8.8 кг.
Внимание! Панель V260B3-L04 LCD-телевизора TOSHIBA 26DV703 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям TOSHIBA 26DV703
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если TOSHIBA 26DV703 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если TOSHIBA 26DV703 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TOSHIBA 26DV703 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора TOSHIBA 26DV703 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели V260B3-L04. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
