Toshiba 15SLDT1
ЖК-телевизор с лампами CCFL, 15", 1024x768, 2007 года
Состав телевизора 15SLDT1
| Main board | CMF113A |
|---|---|
| Блок питания | CEF253A AE008900 |
| Матрица (панель) | CLAA150XP07Q (V2301) AE009386 09EK115003 LCD |
| Инвертор / LED-драйвер | CEF181A AE008422 |
| Планки подсветки | 4 Lamp CCFL |
| Микросхемы main board | CPU: VCT6973G-FA-B3-000, EEPROM: M24256; SOUND: LA42052; |
| ШИМ блока питания | STR-W6765, AL1015 |
| Ключи блока питания | TPC6108 (6) |
| ШИМ инвертора / драйвера | TH30 |
| Ключи инвертора | FDS4685, FDS8449 |
| Тюнер | TAFV-W623D |
| Пульт ДУ | TM101 AE009384 076D0LT020 TRANSMITTER 000-103000520 |
Типовые неисправности
Ремонт TOSHIBA 15SLDT1 необходимо начинать с диагностики неисправности и внимательного осмотра внешних и внутренних его компонентов, в том числе и корпусных. Иногда только по некоторым признакам можно определить дальнейшее направление локализации неисправности. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания CEF253A и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, но это случается гораздо реже.
Диагностику неисправности модуля питания целесообразно начинать с проверки сетевого предохранителя. В случае, если он оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы - выпрямительные диоды и силовой ключ преобразователя TPC6108, которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Если обнаружен пробой силового ключа обратноходового преобразователя блока питания, следует помнить, что он не выходит из строя без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер STR-W6765, который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
Если у TOSHIBA 15SLDT1 нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в узлах подсветки дисплея. Могут быть неисправны лампы или преобразователь питания - инвертор. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего инвертор, и проверить лампы LCD, подключив в разъёмы внешние и заведомо исправные для диагностики.
Диагностика инвертора может быть затруднена по причине срабатывания защиты, которая организована конструкторами для предотвращения негативных последствий или возгораний в аварийных случаях, например, при замыканиях или обрывах в цепи питания ламп, а так же их возможной разгерметизации. Чтобы сделать необходимые замеры в контрольных точках или снять нужные осциллограммы, ремонтникам приходится блокировать цепи защиты в целях возможности диагностики.
Следует помнить, что в таких случаях есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.
При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TAFV-W623D. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).
Владельцам телевизора 15SLDT1 рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!
Main board CMF113A
Плата CMF113A от производителя Toshiba. Процессор Micronas VCT6973G QFP-208, питание ядра 3.3 & 1.8 В.
Внешний вид main board CMF113A показан на рисунке ниже:

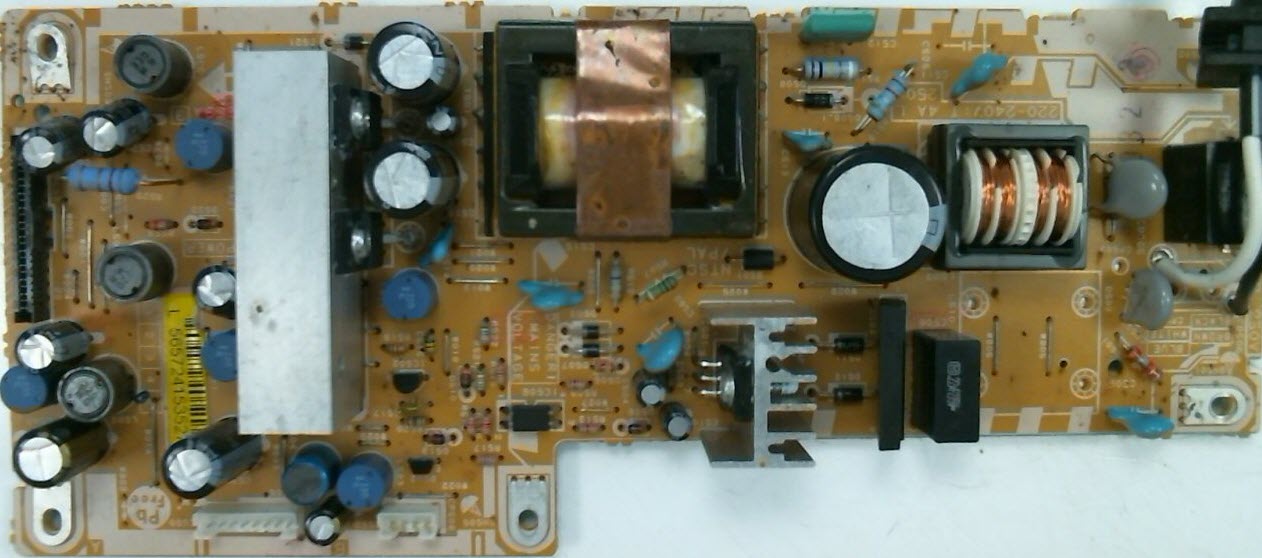

Блок питания
CEF253A:
Схемы и сервис-мануалы
- Service Manuals with Schematic Diagrams 2007, 96 стр., 5,9 МБ
Прошивки для Toshiba 15SLDT1
- 15SLDT1, M24256 CMF113A, CRC C62B04D4, 4 КБ
Характеристики Toshiba 15SLDT1
LCD, встроенный DVD-плеер, 15", 1024x768, мощность звука 2 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 15" |
|---|---|
| Формат экрана | 4:3 |
| Разрешение | 1024x768 |
| Яркость | 400 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 140° |
| Время отклика | 16 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, VideoCD, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 2 Вт (2 x 1 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, S-Video, SCART |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 394x382x190 мм |
| Размеры без подставки | 394x357x91 мм |
| Вес | с подставкой: 5.5 кг; без подставки: 4.7 кг |
| Потребление от сети | 55 Вт |
Рекомендации пользователю Toshiba 15SLDT1
LCD-телевизоры TOSHIBA с ламповой подсветкой CCFL, большое количество которых было ранее продано на российском рынке, ещё находятся в эксплуатации у населения, подлежат ремонту и могут обслуживаться в любых телевизионных мастерских и сервисных центрах.
Техническое описание
LCD-телевизор TOSHIBA 15SLDT1 с ЖК-дисплеем CLAA150XP07Q, размером по диагонали 15" формата 4:3. Яркость свечения экрана 400 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 500:1. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, VideoCD, JPEG.
Мощность акустической системы звука 2 Вт (2 x 1 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, S-Video, SCART. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 55 Вт. Блок питания CEF253A.
Габаритные размеры: с подставкой 394x382x190 мм, без подставки 394x357x91 мм.
Масса телевизора: с подставкой: 5.5 кг, без подставки: 4.7 кг.
Внимание! Панель CLAA150XP07Q LCD-телевизора TOSHIBA 15SLDT1 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям TOSHIBA 15SLDT1
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если TOSHIBA 15SLDT1 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если TOSHIBA 15SLDT1 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TOSHIBA 15SLDT1 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора TOSHIBA 15SLDT1 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели CLAA150XP07Q. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TOSHIBA по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
