Thomson T49FSL5140
LED-телевизор, 48.5" (123 см), 1920x1080, 2018 года
Состав телевизора T49FSL5140
| Шасси | T.MT5510S.786 |
|---|---|
| Main board | T.MT5510S.786 |
| Блок питания | SHG6004C-101H |
| Матрица (панель) | LVF490CSDX |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Микросхемы main board | CPU: MT5659DFNT, eMMC: KLM8G1GEME, AUDIO: TAS5707PHPR |
| ШИМ блока питания | FA1A60N SOP-8, FA6B20N SOP-16 |
| Ключи блока питания | MMD60R580Q |
| ШИМ инвертора / драйвера | OB3365RP DIP16 |
| Ключи инвертора | MDF13N50 13A 500V TO-220F |
| Тюнер | CDT-9NT372-SL50 & SAT |
Уменьшение тока подсветки
Ограничение тока драйвера. SHG6004C-101H, OB3365RP. Общая информация

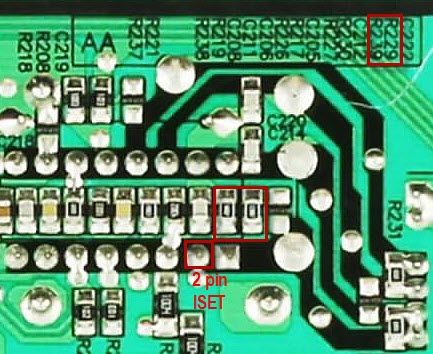

Чтобы уменьшить ток подсветки в блоках питания SHG6004C-101H, можно увеличить номиналы резисторов R229 и R239, включенных параллельно, по выводу 2 ISET микросхемы OB3365RP, чтобы их общее сопротивление увеличилось пропорционально уменьшению тока в светодиодах.
Посчитать общее сопротивление резисторов при их параллельном соединении можно здесь - Резисторы параллельно. Калькулятор.
Типовые неисправности
Возможные проявления неисправностей
- Телевизор THOMSON T49FSL5140 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
Часто в таких случаях неисправным оказывается модуль питания SHG6004C-101H.
Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (MMD60R580Q) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) FA1A60N SOP-8, FA6B20N SOP-16 обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Нередко в таких случаях отсутствует подсветка LED-панели.
Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок .
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп - к аноду, чёрный - к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы T.MT5510S.786 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: MT5659DFNT, eMMC: KLM8G1GEME, AUDIO: TAS5707PHPR. Неисправности чипов BGA обычно легко выявить методом прогрева.
Прежде чем менять тюнер CDT-9NT372-SL50 & SAT, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Владельцам телевизора T49FSL5140 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Main board T.MT5510S.786
Плата T.MT5510S.786 от производителя CVTE Dream-Future. Процессор MediaTek MT5659, 32 бит, 4 ядра ARM Cortex-A53, питание ядра 1.0 В. Оперативная память DDR3 внутри процессора. Прошивка хранится в eMMC 8GB KLM8G1GEME-B041.
Внешний вид main board T.MT5510S.786 показан на рисунке ниже:
Блок питания SHG6004C-101H
Этот блок питания стоит ещё в 8 телевизорах.
SHG6004C-101H:
Схемы и сервис-мануалы
Схема блока питания SHG6004C05-101HA Power supply.
Доработка после ремонта подсветки. Информация от мастера.
Уменьшить ток подсветки с 580 mA до 350 mA - удалил один резистор (R239 68 KOhm), остался 47 KOhm по выводу 2 ISET микросхемы OB3365RP на плате SHG6004C-101H.
Характеристики Thomson T49FSL5140
LCD, 48.5", 1920x1080, 1080p Full HD, 2 TV-тюнера, мощность звука 16 Вт, HDMI x3, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже, последняя цена 20 690
Экран
| Диагональ | 48.5" (123 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Direct LED |
| Яркость | 260 кд/м2 |
| Контрастность | 4000:1 |
| Угол обзора | 178° |
| Время отклика | 6.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Тюнер | 2 |
| Каналов в памяти | 1099 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Автоматическая регулировка громкости | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi |
|---|---|
| Выходы | оптический |
Корпус и питание
| Размеры с подставкой | 1102x686x225 мм |
|---|---|
| Размеры без подставки | 1102x649x80 мм |
| Вес | 10.4 кг |
| Крепление на стену | Крепление к стене VESA 300×300 мм |
| Потребление от сети | 100 Вт |
Другие модели на main board T.MT5510S.786
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Thomson T49FSL5140
Современные LED-телевизоры THOMSON, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Официальным представителем корпорации TCL и бренда THOMSON в России является калининградский производитель бытовой электроники ООО «ПКВ ВЕСТ».
Техническое описание
LED-телевизор THOMSON T49FSL5140 с ЖК-дисплеем, размером по диагонали 48.5" (123 см) формата 16:9. Заявленная яркость свечения экрана 260 кд/м² обеспечена современной светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) не менее 4000:1. В LCD-панели применяется прямая подсветка с задним расположением светодиодов - Direct LED.
Конструкция и возможности телевизора реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор T49FSL5140 оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаются форматы мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi. Предусмотрен разъём для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 100 Вт.
Габаритные размеры: с подставкой 1102x686x225 мм, без подставки 1102x649x80 мм.
Масса телевизора: 10.4 кг.
Внимание! Панель LED-телевизора THOMSON T49FSL5140 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям THOMSON T49FSL5140
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если THOMSON T49FSL5140 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если THOMSON T49FSL5140 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если THOMSON T49FSL5140 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора THOMSON T49FSL5140 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре THOMSON по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
