Thomson T43D18SFS-01B
LED-телевизор, 43" (109 см), 1920x1080, 2016 года
Состав телевизора T43D18SFS-01B
| Шасси | MT56T2 |
|---|---|
| Main board | 40-MT56T2-MAF2HG |
| Блок питания | SHG4301A-101H |
| Матрица (панель) | LVF430LGD0 E2 V52 A430LD4DUY-40 |
| T-CON | 6870C-0532A |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | JL.D43081330-140FS-M 3 String x 8 led 3V |
| Микросхемы main board | CPU, eMMC, DRAM, AUDIO, DC/DC |
| ШИМ блока питания | OB5269CPA, MP1582 |
| Ключи блока питания | MDF10N60B |
| ШИМ инвертора / драйвера | MP3398A |
| Ключи инвертора | PC015BD |
| Тюнер | ST55WM-2-E9 |
Уменьшение тока подсветки
Ток подсветки. SHG4301A-101H, MP3398A. Общие рекомендации
Чтобы уменьшить ток подсветки в телевизорах с блоком питания SHG4301A-101H и LED-драйвером с контроллером MP3398A, следует пропорционально увеличить общее сопротивление резисторов R213, R231 относительно корпуса на выводе 8 ISET MP3398A.
Можно увеличить их номиналы, либо удалить или заменить один из них, например R213 20 kOhm.
ISET (установка тока) - вывод 6 в корпусе SOIC-16 (8 в корпусе SOIC-20).
Формула обратной пропорции тока подсветки для MP3398A в миллиамперах и сопротивления Rset в килоомах:
I[mA]=988/Rset[kOhm].
Документ pdf прилагается. MP3398A.
Типовые неисправности
Возможные проявления неисправностей
- Телевизор THOMSON T43D18SFS-01B не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
Неисправность в подобных случаях следует начинать искать в цепях источника питания SHG4301A-101H.
Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (MDF10N60B) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) OB5269CPAб MP1582 обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Как правило, в таких случаях отсутствует подсветка дисплея.
Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок 3 планки по 8 led 3V, но иногда неисправным оказывается и LED-драйвер.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы 40-MT56T2-MAF2HG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU, eMMC, DRAM, AUDIO, DC/DC и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера ST55WM-2-E9 и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта THOMSON T43D18SFS-01B не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board 40-MT56T2-MAF2HG
Плата 40-MT56T2-MAF2HG от производителя TCL Corporation. Процессор MediaTek MT5655, 32 бит, 4 ядра ARMv7-A Cortex-A9, питание ядра 1.2 В. Прошивка хранится в eMMC 4GB THGBMDG5D1LBAIL. Эта плата стоит ещё в 6 телевизорах.
Внешний вид main board 40-MT56T2-MAF2HG показан на рисунке ниже:
Блок питания SHG4301A-101H
Этот блок питания стоит ещё в 3 телевизорах.

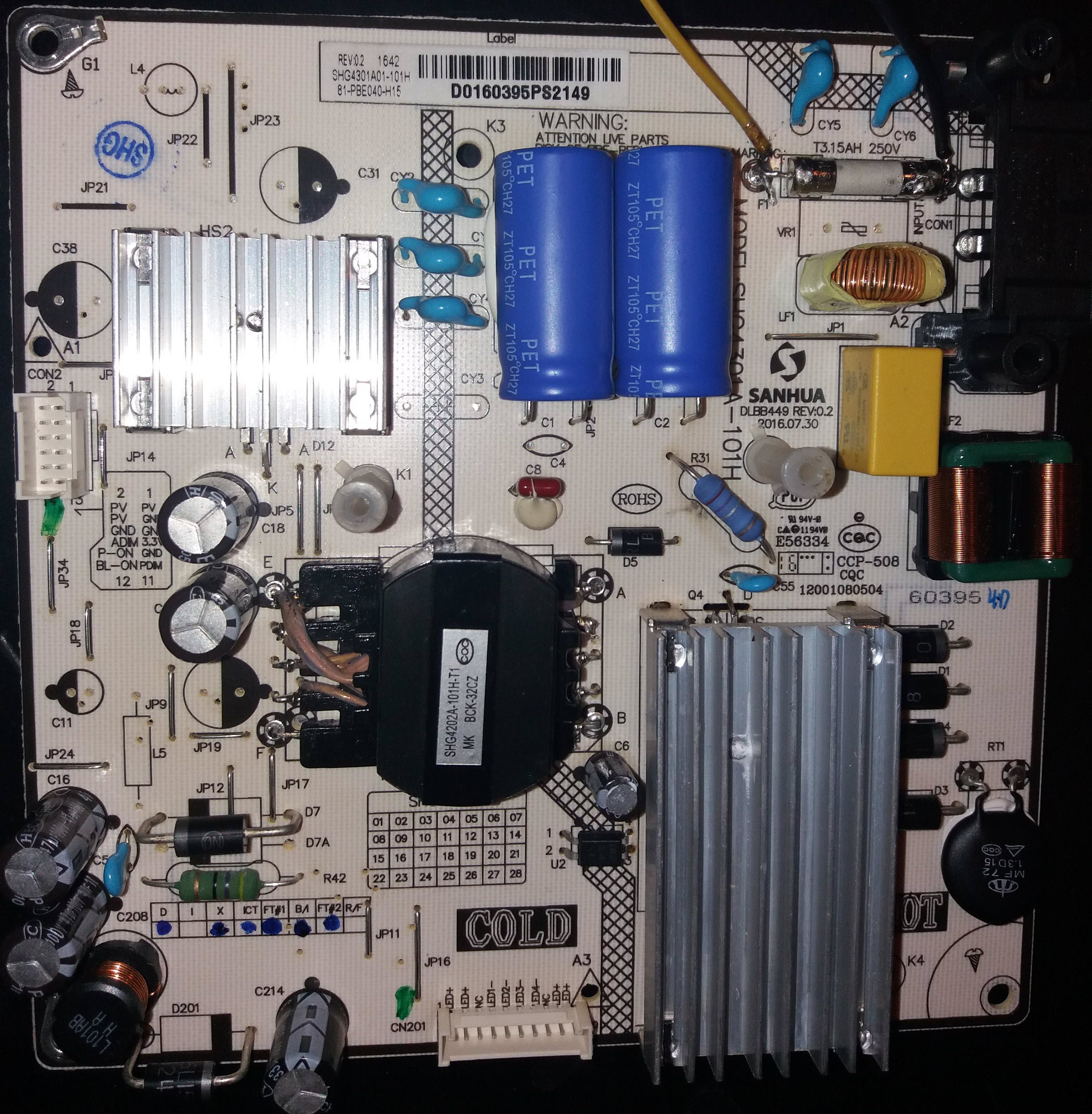

SHG4301A-101H:
Схемы и сервис-мануалы
Доработка после ремонта подсветки. SHG4301A-101H,MP3398A. Информация от мастера.
Уменьшить ток подсветки с 550 mA до 360 mA - удалил резистор R213 20 kOhm по выводу 8 (ISET) MP3398A в плате блока питания SHG4301A-101H.
Прошивки для Thomson T43D18SFS-01B
- T43D18SFS-01B, 24C32 EEPROM 40-MT56T2-MAF2HG, CRC F154670A, 0 КБ
Характеристики Thomson T43D18SFS-01B
LCD, LED, 43", 1920x1080, 1080p Full HD, DVR, 2 TV-тюнера, мощность звука 16 Вт, HDMI x3, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 43" (109 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Direct LED |
| Яркость | 220 кд/м2 |
| Контрастность | 1200:1 |
| Угол обзора | 178° |
| Время отклика | 6.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, MPEG4, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
|---|---|
| Каналов в памяти | 5199 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | SCART, HDMI x3, MHL, USB x2, Ethernet (RJ-45), Wi-Fi |
|---|---|
| Выходы | коаксиальный |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 977x624x221 мм |
| Размеры без подставки | 977x588x91 мм |
| Вес | 7.5 кг |
| Крепление на стену | есть |
Другие модели на шасси MT56T2
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Thomson T43D18SFS-01B
Современные LED-телевизоры THOMSON, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Официальным представителем корпорации TCL и бренда THOMSON в России является калининградский производитель бытовой электроники ООО «ПКВ ВЕСТ».
Техническое описание
LED-телевизор THOMSON T43D18SFS-01B с ЖК-дисплеем LVF430LGD0, размером по диагонали 43" (109 см) формата 16:9. Заявленная яркость свечения экрана 220 кд/м² обеспечена современной светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) не менее 1200:1. В LCD-панели применяется прямая подсветка с задним расположением светодиодов - Direct LED.
Матрица LVF430LGD0 и программное обеспечение платы main board 40-MT56T2-MAF2HG реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD).
Телевизор T43D18SFS-01B оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаются форматы мультимедиа: MP3, MPEG4, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), SCART, HDMI x3, MHL, USB x2, Ethernet (RJ-45), Wi-Fi. Предусмотрен разъём для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Используется блок питания SHG4301A-101H.
Габаритные размеры: с подставкой 977x624x221 мм, без подставки 977x588x91 мм.
Масса телевизора: 7.5 кг.
Внимание! Панель LVF430LGD0 E2 V52 A430LD4DUY-40 LED-телевизора THOMSON T43D18SFS-01B является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям THOMSON T43D18SFS-01B
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если THOMSON T43D18SFS-01B не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если THOMSON T43D18SFS-01B не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если THOMSON T43D18SFS-01B завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора THOMSON T43D18SFS-01B требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LVF430LGD0 E2 V52 A430LD4DUY-40. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре THOMSON по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
