Ремонт телевизора THOMSON T32E53U
| Диагональ экрана: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1366x768 |
| Частота обновления: | 50 Гц |
| LED подсветка: | есть, Edge LED |
| Поддержка HD: | 720p HD |
| Яркость: | 300 кд/м2 |
| Контрастность: | 4000:1 |
| Время отклика пикселя: | 6.5 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Количество каналов: | 199 |
| Телетекст: | есть |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i |
| Мультимедиа: | MP3, JPEG |
| Звук стерео: | есть |
| Мощность звука: | 10 Вт (2x5 Вт) |
| Акустика: | два динамика |
| Интерфейс: | AV x2, компонентный, VGA, HDMI x3, USB |
| Разъём наушников: | есть |
| Вес телевизора: | 8.3 кг |
| Размеры: | с подставкой 730x494x183 мм без подставки 730x439x60 мм |
| Потребление от сети: | 60 Вт |
THOMSON LED: 1366x768
Model: T32E53U
Chassis/Version: MS82G
Panel: ST3151A04-1
LED backlight: 67-H93402-0A0
T-CON: ST3151A04-1Q
LED driver (backlight): 40-RT3210-DRF2XG
PWM LED driver: MAP3204
MOSFET LED driver: TK8P25DA
Power Supply (PSU): 40-E081C5-PWI1XG
PWM Power: OB2273A
MOSFET Power: 13A650
MainBoard: 40-MS82G0-MAC2LG
IC MainBoard: CPU MST6E182VS, 25Q32
Тuner: TCL 18273
Control: Remote: RC3000M13
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
- Телевизор THOMSON T32E53U не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
В таких случаях неисправным обычно оказывается источник питания 40-E081C5-PWI1XG.
Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (13A650) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) OB2273A, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.
Нередко в таких случаях отсутствует подсветка LED-панели.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов 67-H93402-0A0.
Чтобы выявить обрыв в планках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы 40-MS82G0-MAC2LG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU MST6E182VS, 25Q32 производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Перед заменой тюнера TCL 18273, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
|
Прошивка на THOMSON T32E53U от участников сибирского форума:
Схема блока питания 40-E081C5-PWF1XG Power supply. Ограничение тока драйвера. MAP3204, MAP3204T, MAP3204S, MAP3204C. Общие рекомендацииЧтобы уменьшить ток подсветки в LED-драйверах с контроллером MAP3204, можно пропорционально увеличить общее сопротивление резисторов от вывода 5 (ISET) MAP3204 для микросхем в корпусе TSSOP-16 (вывод 6 для микросхем SOIC-20). Документ PDF MAP3204 прилагается. |
DownloadДополнительно по ремонту MainBoard
Плата 40-MS82G0-MAC2LG от производителя TCL Corporation.
Процессор MST6E182VS от Mstar.
32-bit SoC Mstar MST6E182VS имеет 1 ядро Maria10 OpenRISC 1000 и графический процессор GPU 2D-Scaler.
Напряжение питания ядра процессора CPU 1.2V.
Оперативная память встроена в SoC DDR2.
Прошивка хранится в микросхеме SPI Flash 32Mbit 4MB, например 25Q32.
Внешний вид MainBoard 40-MS82G0-MAC2LG показан на рисунке ниже:
40-MS82G0-MAC2LG может применяться в телевизорах:
THOMSON T40E53HU (Panel LVF400NEAL), THOMSON T32E53U (Panel LVF400NE2L).

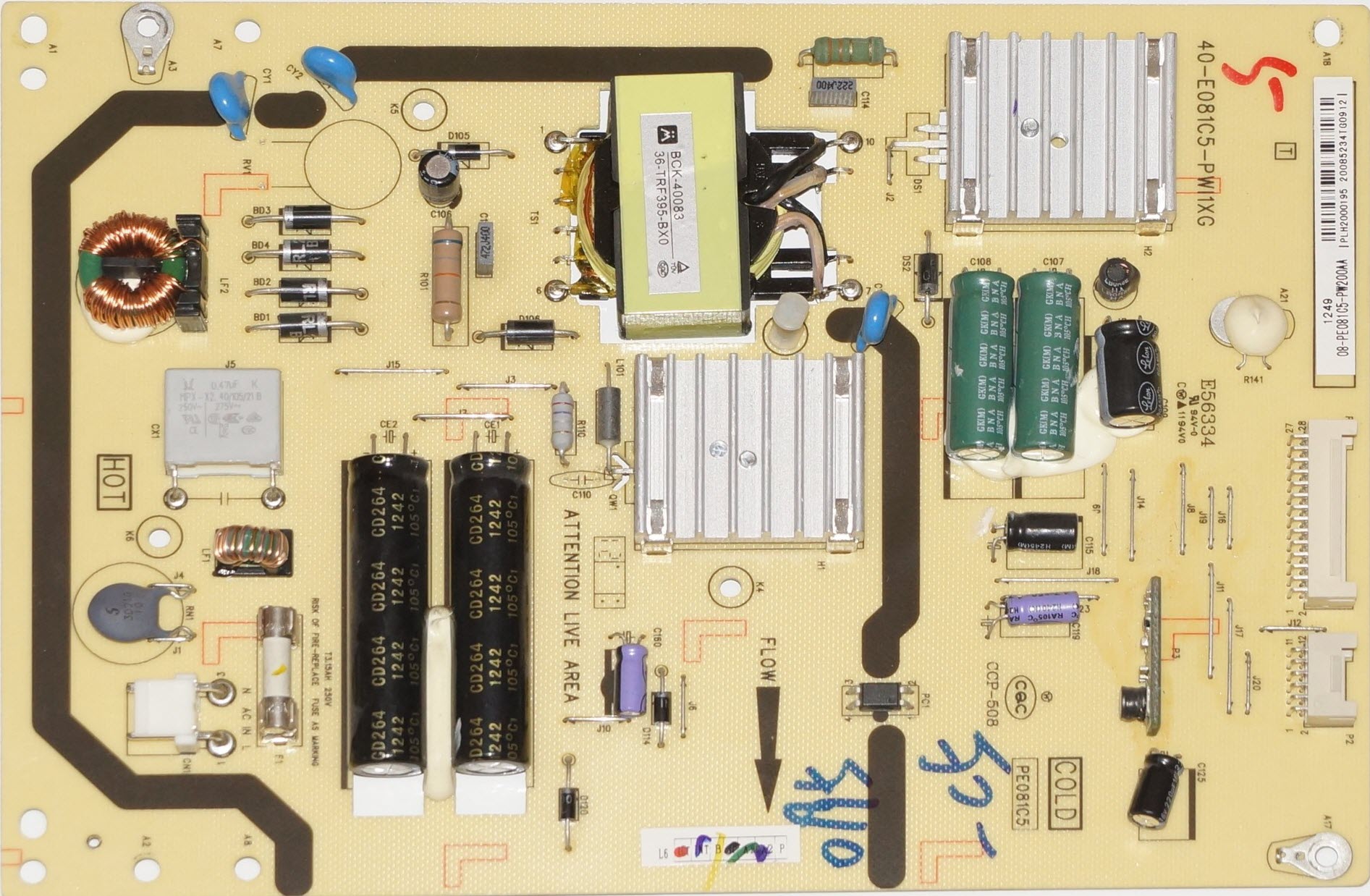

Внешний вид блока питания
Основные особенности устройства THOMSON T32E53U:
Установлена матрица (LED-панель) ST3151A04-1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) ST3151A04-1Q.
Для питания светодиодов подсветки 67-H93402-0A0 применяется LED-драйвер 40-RT3210-DRF2XG, управляется ШИМ-контроллером MAP3204. В качестве силовых элементов LED-драйвера применяются ключи типа TK8P25DA.
Формирование необходимых питающих напряжений для всех узлов телевизора THOMSON T32E53U осуществляет модуль питания 40-E081C5-PWI1XG, либо его аналоги c использованием микросхем OB2273A и силовых ключей типа 13A650.
MainBoard - основная плата (материнская плата) представляет собой модуль 40-MS82G0-MAC2LG, с применением микросхем CPU MST6E182VS, 25Q32 и других.
Тюнер TCL 18273 обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : CSOT
Model : ST3151A04-1
Type : a-Si TFT-LCD, CELL
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : HVA, Normally Black, Transmissive
Active Area : 697.685x392.256 mm
Surface : Antiglare (Haze 12%), Hard coating (3H)
Glass Depth : 0.70+0.70 mm
Transmissivity : 6.75% (with Polarizer)
Contrast Ratio : 4000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 6.75 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
