Thomson 42FS4246C
LED-телевизор, 42" (107 см), 1920x1080, 2011 года
Состав телевизора 42FS4246C
| Шасси | MT10L-EU |
|---|---|
| Main board | 40-MT10B2-MAA2XG |
| Блок питания | 40-PE4212-PWC1XG |
| Матрица (панель) | T420HW07 V.7 |
| T-CON | T420HW06 |
| Микросхемы T-CON | AUO-12401, TPS65161, RM5101 |
| Инвертор / LED-драйвер | T370HW04 |
| Микросхемы main board | MT5310CHOU, H5TQ1G630FR, MT5135AE, TAS5707 |
| ШИМ блока питания | VIPER17L, L6599AD |
| ШИМ инвертора / драйвера | HV9982, G1564 |
| Тюнер | TDTK-G931D |
| Управление | 42FS4246 |
Типовые неисправности
Возможные проявления дефектов
- Телевизор THOMSON 42FS4246C не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль 40-PE4212-PWC1XG.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры VIPER17L, L6599AD, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 40-MT10B2-MAA2XG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем MT5310CHOU, H5TQ1G630FR, MT5135AE, TAS5707 производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDTK-G931D и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание пользователям! Самостоятельный ремонт телевизора THOMSON 42FS4246C без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Main board 40-MT10B2-MAA2XG
Плата 40-MT10B2-MAA2XG от производителя TCL Corporation. Процессор MediaTek MT5310CHOU, 32 бит, 1 ядро mt5365p2v1, питание ядра 1.15 / 1.12 В. Оперативная память DDR3 H5TQ1G63DFR, отдельные микросхемы. Прошивка хранится в SPI Flash 64Mbit 8MB 25Q64.

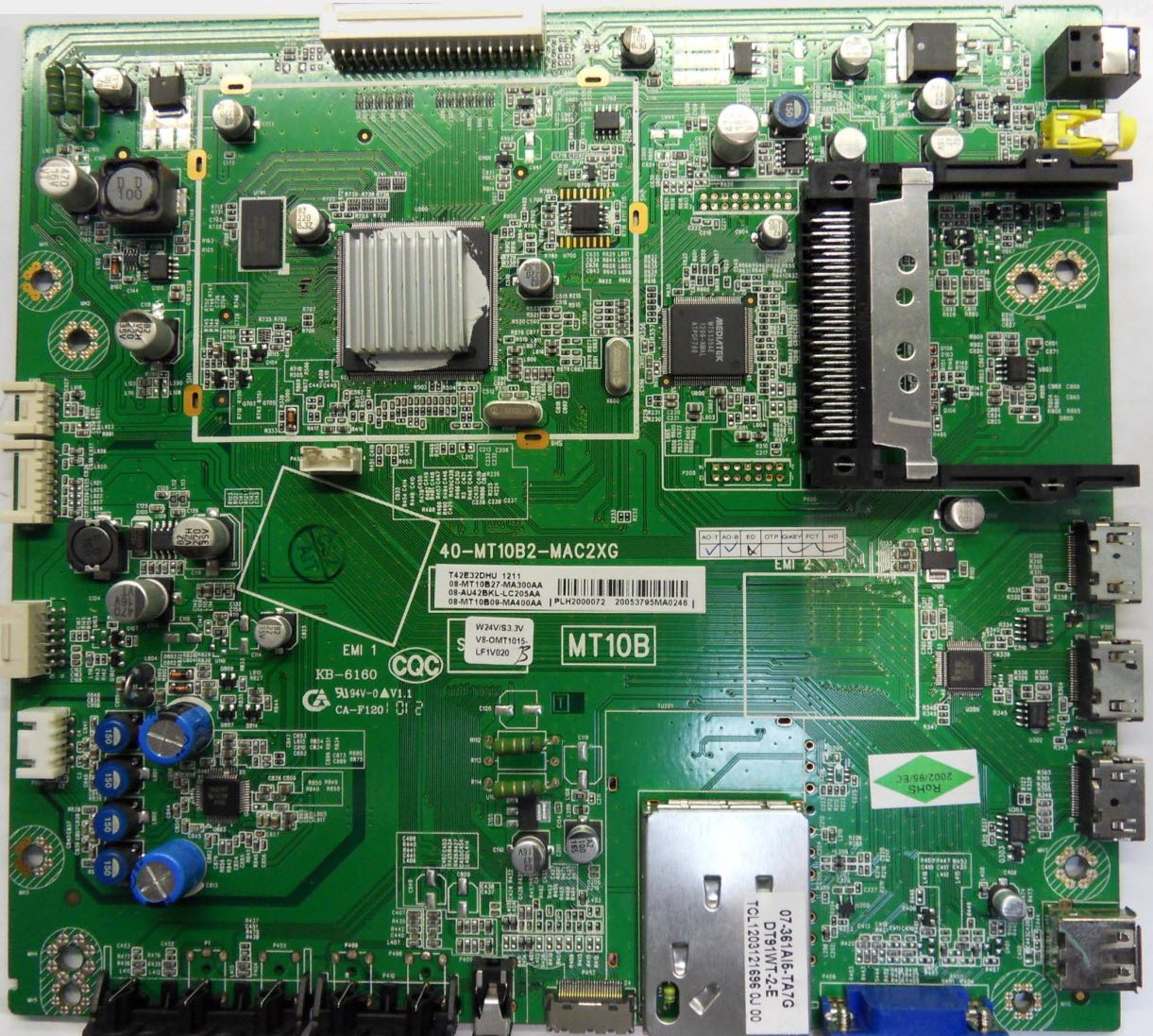

Внешний вид main board 40-MT10B2-MAA2XG показан на рисунке ниже:
Блок питания
40-PE4212-PWC1XG:
Схемы и сервис-мануалы
Cкачать: Service manual and schematic diagram THOMSON 42FS4246C Chassis MT10L-EU.
Характеристики Thomson 42FS4246C
LCD, LED, 42", 1920x1080, 1080p Full HD, DVR, мощность звука 16 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 350 кд/м2 |
| Угол обзора | 178° |
| Время отклика | 6 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, DivX, JPEG |
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | компонентный, SCART, RGB, VGA, HDMI x3, USB |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | белый, черный |
|---|---|
| Размеры с подставкой | 1016x685x226 мм |
| Размеры без подставки | 1016x637x50 мм |
| Вес | с подставкой: 17.4 кг; без подставки: 14.7 кг |
| Крепление на стену | есть |
| Потребление от сети | 140 Вт |
Другие модели на main board 40-MT10B2-MAA2XG
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Thomson 42FS4246C
Современные LED-телевизоры THOMSON, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Официальным представителем корпорации TCL и бренда THOMSON в России является калининградский производитель бытовой электроники ООО «ПКВ ВЕСТ».
Техническое описание
LED-телевизор THOMSON 42FS4246C с ЖК-дисплеем T420HW07, размером по диагонали 42" (107 см) формата 16:9. Заявленная яркость свечения экрана 350 кд/м² обеспечена современной светодиодной подсветкой LED. В конструкции LCD-панели применяется подсветка с торцевым расположением светодиодов - Edge LED.
Матрица T420HW07 и программное обеспечение платы main board 40-MT10B2-MAA2XG реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Формирование цифрового сигнала (графический формат) производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаются форматы мультимедиа: MP3, DivX, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), компонентный, SCART, RGB, VGA, HDMI x3, USB. Предусмотрен разъём для подключения наушников. Для подключения ноутбука или компьютера используется стандартный разъём VGA (D-Sub 15). Данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 140 Вт. Блок питания 40-PE4212-PWC1XG.
Габаритные размеры: с подставкой 1016x685x226 мм, без подставки 1016x637x50 мм.
Масса телевизора: с подставкой: 17.4 кг, без подставки: 14.7 кг.
Внимание! Панель T420HW07 V.7 LED-телевизора THOMSON 42FS4246C является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям THOMSON 42FS4246C
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если THOMSON 42FS4246C не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если THOMSON 42FS4246C не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если THOMSON 42FS4246C завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора THOMSON 42FS4246C требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели T420HW07 V.7. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре THOMSON по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
