Telefunken TF-LED50S10T2
LED-телевизор, 50" (127 см), 1920x1080, 2014 года
Состав телевизора TF-LED50S10T2
| Шасси | MSD6308-T8E |
|---|---|
| Main board | 02BW480533B0 MSD6308-T8E MM20-147WP024-000581 // TP.SIS231.PT82 |
| Блок питания | K-PL-L01 - 465R1029SDJB |
| Матрица (панель) | V500HJ1-ME1 Rev.C2 |
| T-CON | V500HJ1-XRME1, V500HJ1-XCME1 планка pins51/6COF |
| Микросхемы T-CON | CM2801C, CM508, CM603 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | V500H1-ME1-TLEM9 |
| Микросхемы main board | CPU: MSD6308, NAND: 29F2G08ABAEA, Audio: TPA3110LD2 |
| ШИМ блока питания | L6562D, L6599AD |
| ШИМ инвертора / драйвера | AP3041M-G1 |
| Ключи инвертора | SMK630 |
| Тюнер | NXP18275 |
Уменьшение тока подсветки
Ограничение тока. K-PL-L01, AP3041. Общие рекомендации
Чтобы уменьшить ток подсветки в LED-драйверах блока питания K-PL-L01, следует пропорционально увеличить общее сопротивление измерительных резисторов датчика тока, в качестве которого установлены параллельно R192, R191, R174, R175, R175.
Например, можно удалить один или два резистора. Ток уменьшится пропорционально увеличению общего сопротивления резисторов.
Документ pdf прилагается. AP3041.
Типовые неисправности
Возможные неисправности
- Телевизор TELEFUNKEN TF-LED50S10T2 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, а на пульт и кнопки управления не реагирует.
Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания K-PL-L01.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных... а так же элементов Отрицательной Обратной Связи стабилизации. Микросхема ШИМ (PWM) L6562D, L6599AD так же может быть причиной неисправности силового ключа преобразователя и проверяется заменой.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностика материнской платы MM20-147WP024-000581 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Внимание пользователям! Самостоятельный ремонт телевизора TELEFUNKEN TF-LED50S10T2 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Main board
Плата 02BW480533B0 от производителя Mstar. Процессор Mstar MSD6308, 32 бит, 1 ядро ARM Cortex-A7, питание ядра 1.15 В. Оперативная память DDR3 внутри процессора. Прошивка хранится в NAND Flash 256MB 29F2G08ABAEA (2Gbit 8).
Плата TP.SIS231.PT82 от производителя CVTE Dream-Future. Процессор Silicon Integrated Systems SIS231, 32 бит, 1 ядро, питание ядра 1.0 В. Для этой платы есть ещё 2 прошивки от других моделей.
Внешний вид main board 02BW480533B0 показан на рисунке ниже:
02BW480533B0 может применяться в телевизорах:
FUSION FLTV-32T24 (Panel K320WD5), TELEFUNKEN TF-LED50S10T2 (Panel V500HJ1-ME1 Rev.C2).

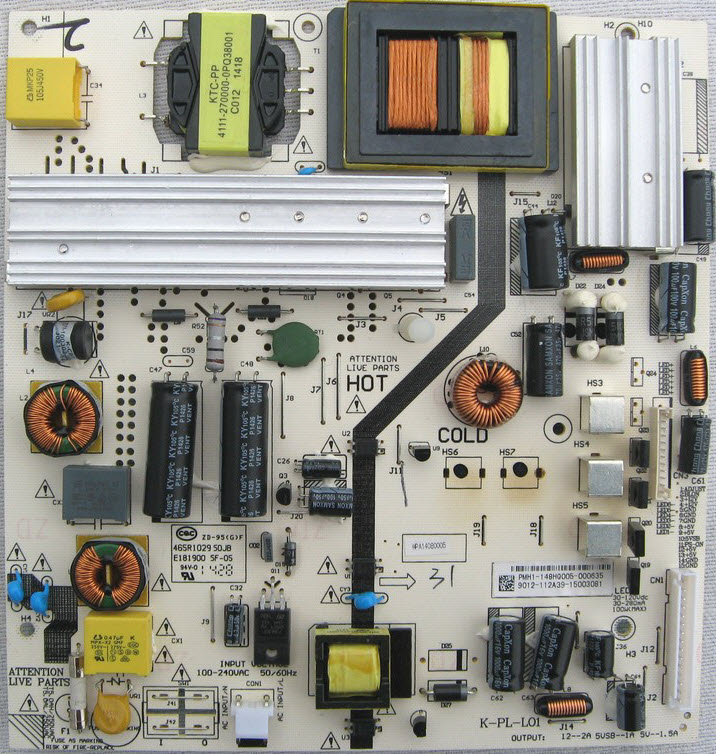

Блок питания K-PL-L01
Этот блок питания стоит ещё в 3 телевизорах.
K-PL-L01:
Схемы и сервис-мануалы
Доработка после ремонта подсветки TP.SIS231.PT82. Информация от мастера.
Уменьшить ток подсветки с 470 mA до 430 mA - заменил резистор R337 0.51 Ohm на 1.0 Ohm в датчике тока LED-драйвера на плате TP.SIS231.PT82.
Прошивки для Telefunken TF-LED50S10T2
- TF-LED50S10T2, 25Q64 TP.SIS231.PT82, CRC 247B22CA, 5,3 МБ
- TF-LED50S10T2, 29F2G08ABAEA MSD6308-T8E, CRC 5B7792C8, 34,4 МБ
Характеристики Telefunken TF-LED50S10T2
LCD, LED, 50", 1920x1080, 1080p Full HD, DVR, мощность звука 20 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 50" (127 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 320 кд/м2 |
| Контрастность | 5000:1 |
| Угол обзора | 176° |
| Время отклика | 9.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Каналов в памяти | 499 |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, VGA, HDMI x3 |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 18.7 кг |
| Крепление на стену | есть |
Другие модели на шасси MSD6308-T8E
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Telefunken TF-LED50S10T2
LED-телевизоры TELEFUNKEN, продаваемые сегодня в России, изготавливаются на калининградских предприятиях модульной сборки. Популярность торговой марки, современный дизайн и неплохое качество поддерживают должный покупательский спрос.
Техническое описание
Телевизор TELEFUNKEN TF-LED50S10T2 с ЖК-дисплеем V500HJ1-ME1, размером по диагонали 50" (127 см) формата 16:9. Яркость свечения экрана 320 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 5000:1. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица V500HJ1-ME1 и программное обеспечение платы main board MM20-147WP024-000581 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, VGA, HDMI x3. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Используется блок питания K-PL-L01.
Габаритные размеры: 1121x705x291 мм.
Масса телевизора: 18.7 кг.
Внимание! Панель V500HJ1-ME1 Rev.C2 LED-телевизора TELEFUNKEN TF-LED50S10T2 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям TELEFUNKEN TF-LED50S10T2
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если TELEFUNKEN TF-LED50S10T2 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если TELEFUNKEN TF-LED50S10T2 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TELEFUNKEN TF-LED50S10T2 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора TELEFUNKEN TF-LED50S10T2 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели V500HJ1-ME1 Rev.C2. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TELEFUNKEN по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
