TCL U49P6046
LED-телевизор, 48.5" (123 см), 3840x2160, 2017 года
Состав телевизора U49P6046
| Шасси | MT58DU |
|---|---|
| Main board | 40-MT58DU-MAB4HG |
| Блок питания | 40-LE9226-PWE1CG 08-LE921A6-PW200AA |
| Матрица (панель) | LVU485ND1L |
| T-CON | ST4851D03-1-XC-2 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | YHE-4C-LB4905-YH04J |
| Микросхемы main board | CPU: MT5658, FLASH: THGBMFG7C1LBAIL |
| ШИМ блока питания | FAN7930C, OB2283B |
| Ключи блока питания | AP11N50I, AP2762 |
| ШИМ инвертора / драйвера | BD9211F |
| Ключи инвертора | FDPF5N50N |
| Тюнер | DVB + SS07WA-6A-ES |
Уменьшение тока подсветки
Ограничение тока драйвера. 40-LE9226-PWE1CG. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с блоком питания 40-LE9226-PWE1CG, можно удалить один или два резистора в датчике тока R623, R624, R625, R626, R627, R628, R629, R630, R646.
Типовые неисправности
Возможные проявления неисправностей
- Телевизор TCL U49P6046 не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль 40-LE9226-PWE1CG.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (AP11N50I, AP2762) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) FAN7930C, OB2283B, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, экран чёрный, есть звук, при внешнем освещении экрана можно иногда увидеть еле заметные очертания изображения.
Как правило, в таких случаях отсутствует подсветка дисплея.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов YHE-4C-LB4905-YH04J.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 40-MT58DU-MAB4HG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: MT5658, FLASH: THGBMFG7C1LBAIL и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.
При подозрении на неисправность тюнера DVB + SS07WA-6A-ES, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Внимание! Пользователям и владельцам телевизоров U49P6046, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board 40-MT58DU-MAB4HG
Плата 40-MT58DU-MAB4HG от производителя TCL Corporation. Процессор MediaTek MT5658MGEJ, 32 бит, 4 ядра ARM Cortex-A53, питание ядра 1.05 В. Оперативная память DDR3 H5TQ4G63CFR, H5TQ2G63GFR, отдельные микросхемы. Прошивка хранится в eMMC 16 GB KLMAG1JETD-B041.
Внешний вид main board 40-MT58DU-MAB4HG показан на рисунке ниже:

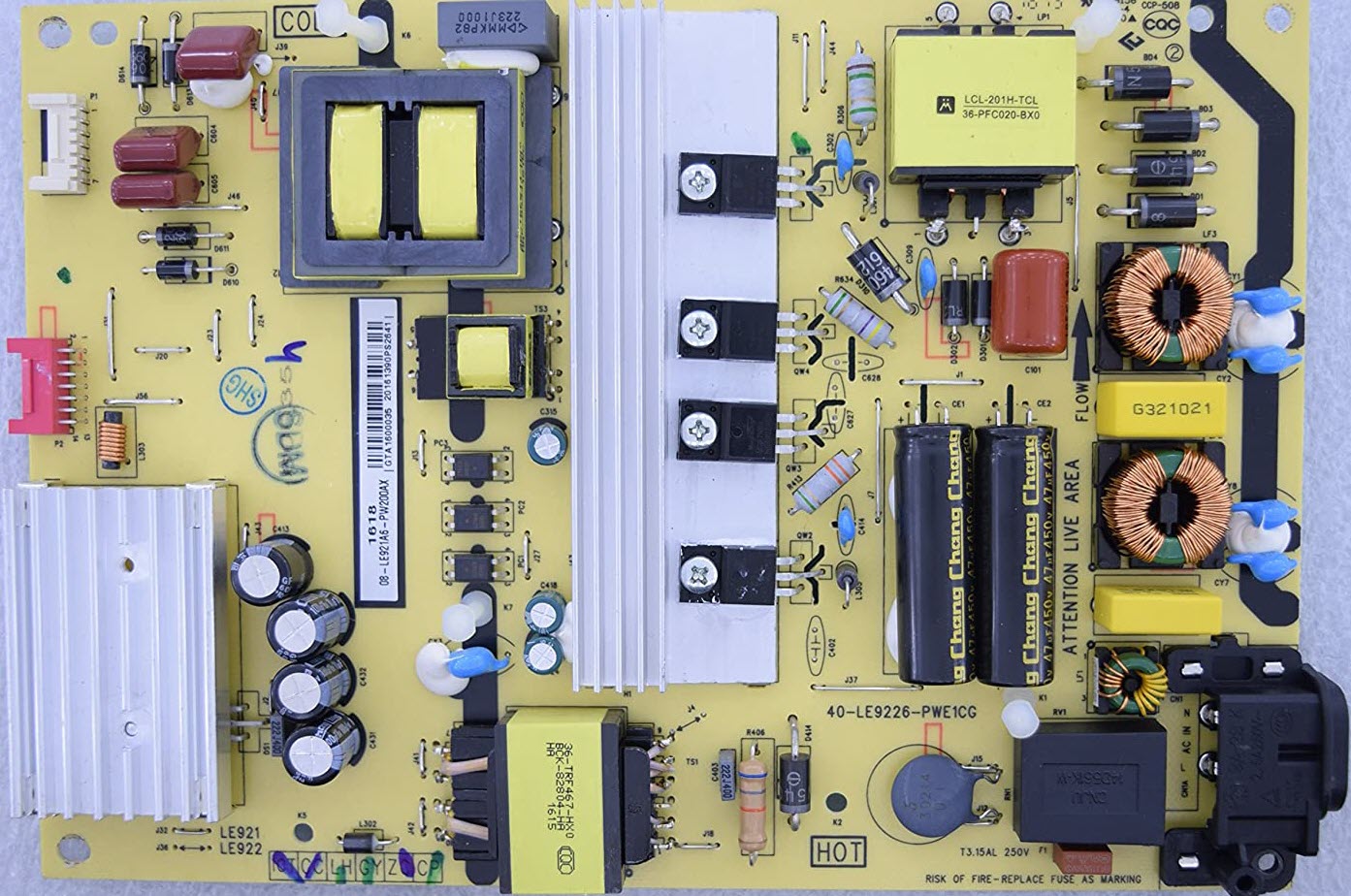

Блок питания 40-LE9226-PWE1CG
Этот блок питания стоит ещё в 1 телевизоре.
40-LE9226-PWE1CG:
Схемы и сервис-мануалы
Характеристики TCL U49P6046
LCD, LED, 48.5", 3840x2160, 4K UHD, HDR, 2 TV-тюнера, мощность звука 16 Вт, HDMI x4, Ethernet, Wi-Fi, Bluetooth, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 48.5" (123 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD, HDR |
| HDR | HDR 10 |
| Частота обновления | 60 Гц |
| Подсветка | есть, Direct LED |
| Яркость | 340 кд/м2 |
| Контрастность | 8000:1 |
| Динамическая контрастность | 1000000:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | Android TV |
| Встроенная память | 16 Гб |
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S2 |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Тюнер | 2 |
| Телетекст | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital, DTS |
| Автоматическая регулировка громкости | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, HDMI x4, MHL, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, Miracast |
|---|---|
| Выходы | коаксиальный |
Корпус и питание
| Цвет корпуса | серый титан |
|---|---|
| Размеры с подставкой | 1108x702x215 мм |
| Размеры без подставки | 1108x642x74 мм |
| Вес | с подставкой: 11.4 кг; без подставки: 11.2 кг |
| Крепление на стену | Крепление к стене VESA 200×200 мм |
| Потребление от сети | 130 Вт |
Рекомендации пользователю TCL U49P6046
Современные LED-телевизоры TCL, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Сборка производится в России и Беларуси (г. Минск).
Техническое описание
LED-телевизор TCL U49P6046 с ЖК-дисплеем LVU485ND1L, размером по диагонали 48.5" (123 см) формата 16:9. Заявленная яркость свечения экрана 340 кд/м² обеспечена современной светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) не менее 8000:1. Динамическая контрастность 1000000:1 достигается контролем работы светодиодов в подсветке в зависимости от яркости сюжета. В LCD-панели применяется прямая подсветка с задним расположением светодиодов - Direct LED.
Матрица LVU485ND1L и программное обеспечение платы main board 40-MT58DU-MAB4HG реализуют высококоачественное UHD изображение при разрешении 3840x2160 пикселей в стандарте 4K UHD, HDR. Обработка изображения реализуется по современным технология High Dynamic Range (HDR) с расширенным диапазоном градаций яркости.
U49P6046 имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему Android TV. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаются форматы мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, HDMI x4, MHL, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, Miracast. Предусмотрен разъём для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 130 Вт. Блок питания 40-LE9226-PWE1CG.
Габаритные размеры: с подставкой 1108x702x215 мм, без подставки 1108x642x74 мм.
Масса телевизора: с подставкой: 11.4 кг, без подставки: 11.2 кг.
Внимание! Панель LVU485ND1L LED-телевизора TCL U49P6046 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям TCL U49P6046
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если TCL U49P6046 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если TCL U49P6046 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TCL U49P6046 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора TCL U49P6046 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LVU485ND1L. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TCL по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
