TCL L43P6US
LED-телевизор, 42.5" (108 см), 3840x2160, 2018 года
Состав телевизора L43P6US
| Шасси | MS6586 |
|---|---|
| Main board | 40-MS86L1-MAA2HG |
| Блок питания | 40-L121H4-PWB1CG |
| Матрица (панель) | T430QVN03.0 / LVU430NEBL |
| T-CON | 55T32-COF CTRL BD |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 43P6-UD-HS |
| Микросхемы main board | CPU: MSD6586PYE-8-SW, eMMC: THGBMDG5D1LBAIL, DRAM, AUDIO, DC/DC |
| ШИМ блока питания | PWM SOT23-6 |
| Ключи блока питания | TO-220 |
| ШИМ инвертора / драйвера | OB3365RP DIP-16 |
| Ключи инвертора | TO-252 |
| Тюнер | DVB-T2 & SAT |
Уменьшение тока подсветки
Ограничение тока драйвера. OB3365. Общая информация
Чтобы уменьшить ток подсветки блоках с микросхемой в драйвере OB3365, можно увеличить номиналы резисторов по выводу 2 ISET микросхемы OB3365, чтобы их общее сопротивление увеличилось пропорционально уменьшению тока в светодиодах.
Типовые неисправности
Возможные проявления дефектов
- Телевизор TCL L43P6US не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) 40-L121H4-PWB1CG.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (TO-220) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Нередко в таких случаях отсутствует подсветка LED-панели.
Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы 40-MS86L1-MAA2HG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU, eMMC, DRAM, AUDIO, DC/DC. Неисправные компоненты следует заменить.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера DVB-T2 & SAT и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора TCL L43P6US без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Main board 40-MS86L1-MAA2HG
Плата 40-MS86L1-MAA2HG от производителя TCL Corporation. Процессор Mstar MSD6586PYE, 32 бит, 2 ядра ARM Cortex-A9, питание ядра 1.05 & 1.1 В. Оперативная память 8Gbit 512MB DDR3 внутри процессора и 2x4Gbit 512MB отдельными микросхемами. Прошивка хранится в eMMC 4GB THGBMDG5D1LBAIL. Эта плата стоит ещё в 1 телевизоре.
Внешний вид main board 40-MS86L1-MAA2HG показан на рисунке ниже:

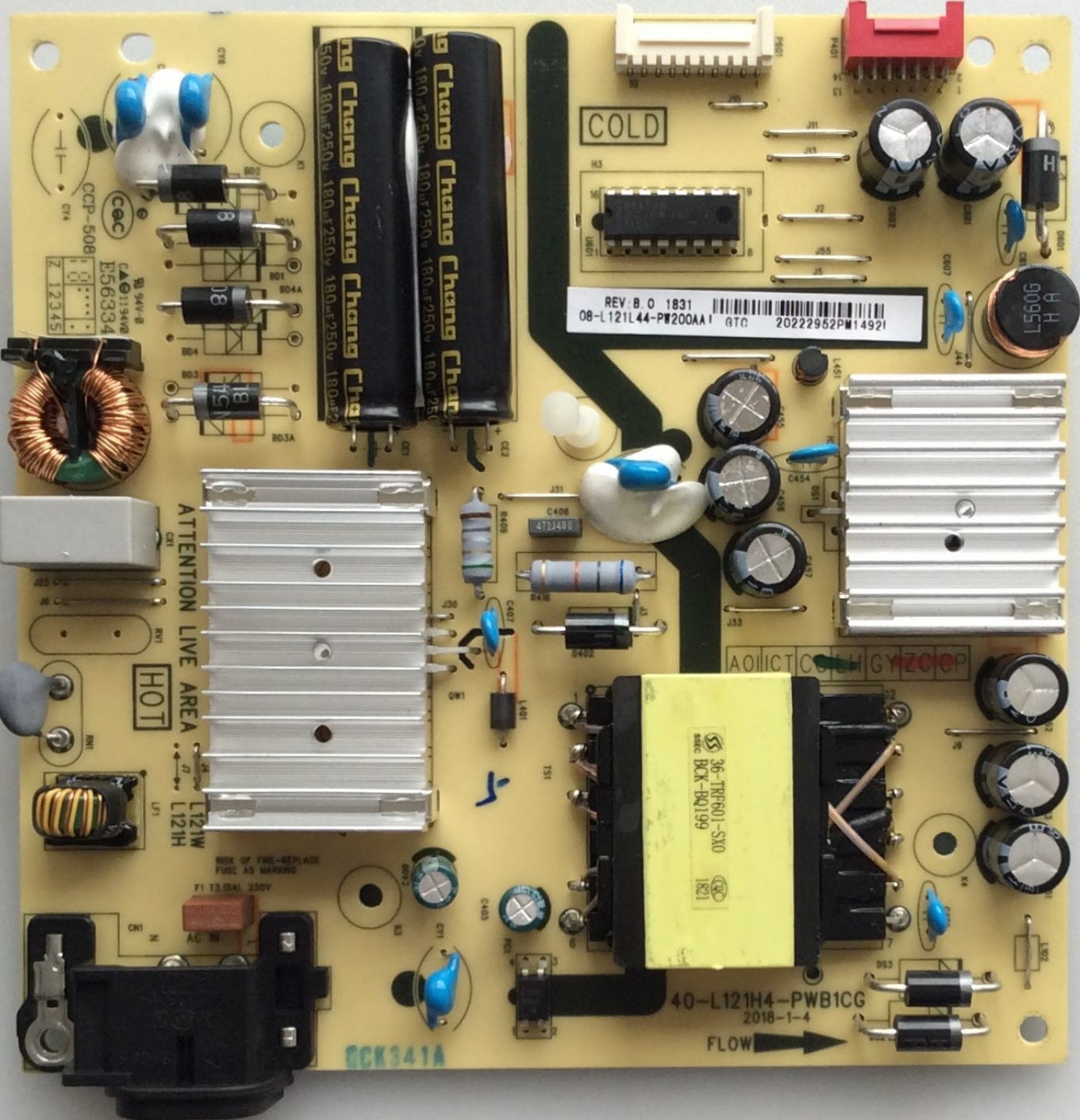

Блок питания 40-L121H4-PWB1CG
Этот блок питания стоит ещё в 1 телевизоре.
40-L121H4-PWB1CG:
Схемы и сервис-мануалы
Уменьшить ток подсветки с 60 mA до 45 mA - удалил один из резисторов (91 kOhm) по выводу 2 ISET микросхемы OB3365RP. 47 kOhm остался остался без изменений.
Характеристики TCL L43P6US
LCD, LED, 42.5", 3840x2160, 4K UHD, HDR, DVR, 2 TV-тюнера, мощность звука 16 Вт, HDMI x3, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42.5" (108 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD, HDR |
| HDR | HDR 10 |
| Частота обновления | 60 Гц |
| Подсветка | есть |
| Яркость | 280 кд/м2 |
| Контрастность | 4000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Операционная система | Linux |
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG |
Приём сигнала
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
|---|---|
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| DVB-S2 | , DVB-S2 |
| Тюнер | 2 |
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital, DTS |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi |
|---|---|
| Выходы | оптический |
Корпус и питание
| Цвет корпуса | серебристый, черный |
|---|---|
| Размеры с подставкой | 961x607x232 мм |
| Размеры без подставки | 961x562x73 мм |
| Вес | с подставкой: 8.6 кг; без подставки: 8.4 кг |
| Крепление на стену | Крепление к стене VESA 200×200 мм |
Другие модели на шасси MS6586
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю TCL L43P6US
Современные LED-телевизоры TCL, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Сборка производится в России и Беларуси (г. Минск).
Техническое описание
LED-телевизор TCL L43P6US с ЖК-дисплеем T430QVN03.0, размером по диагонали 42.5" (108 см) формата 16:9. Заявленная яркость свечения экрана 280 кд/м² обеспечена современной светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) не менее 4000:1. В технологии изготовления LCD-панели данного телевизора используется светодиодная LED подсветка.
Матрица T430QVN03.0 и программное обеспечение платы main board 40-MS86L1-MAA2HG реализуют высококоачественное UHD изображение при разрешении 3840x2160 пикселей в стандарте 4K UHD, HDR. Обработка изображения реализуется по современным технология High Dynamic Range (HDR) с расширенным диапазоном градаций яркости.
L43P6US имеет встроенное Программное Обеспечение SMART и предустановленную Операционную Систему Linux. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Поддерживаются форматы мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), MKV, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi. Предусмотрен разъём для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-S2.
Используется блок питания 40-L121H4-PWB1CG.
Габаритные размеры: с подставкой 961x607x232 мм, без подставки 961x562x73 мм.
Масса телевизора: с подставкой: 8.6 кг, без подставки: 8.4 кг.
Внимание! Панель T430QVN03.0 LED-телевизора TCL L43P6US является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям TCL L43P6US
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если TCL L43P6US не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если TCL L43P6US не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TCL L43P6US завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора TCL L43P6US требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели T430QVN03.0. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TCL по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
