Ремонт телевизора TCL 55C745

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- TCL 55C745 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

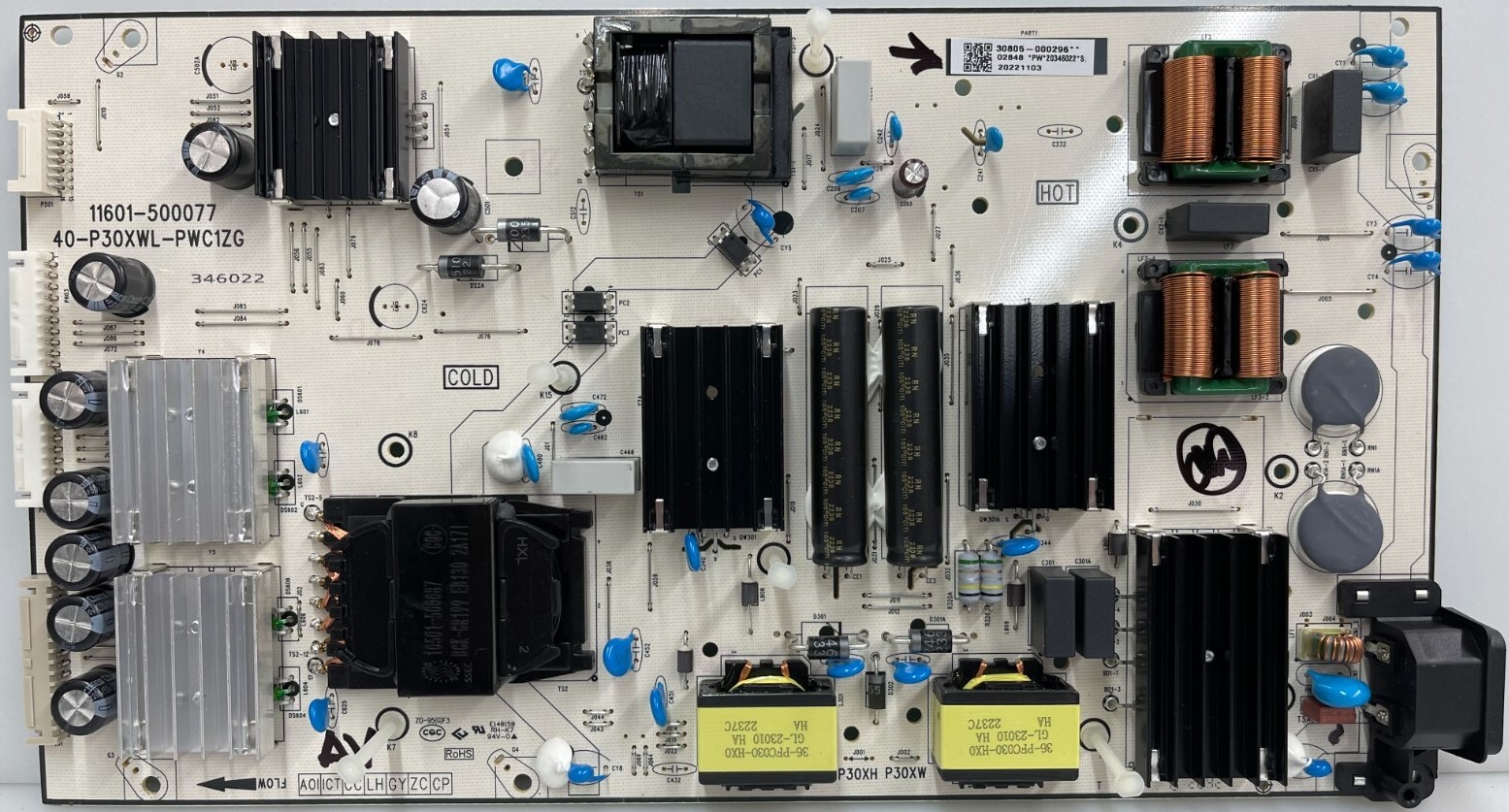

С подобными проявлениями обычно выходит из строя модуль питания 40-P30XWL-PWC1ZG. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220 & TO-252) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC & DC/DC SO16, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок 55HR330M10A1 55HR330M10B1 V3 55C11G, но иногда неисправным оказывается и LED-драйвер.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы 40-MT15H8-MAB2HG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: MT9615, eMMC: KLMBG2JETD-B041. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Перед заменой тюнера DVBT/T2/C & SAT, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Внимание пользователям! Самостоятельный ремонт телевизора TCL 55C745 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
