Ремонт телевизора TCL 50V6B
TCL LED
Model: 50V6B
Chassis/Version: RT2851A RT2851M R51MPI
Panel: CV500U2-L02
LED backlight: TE50D19-ZC42AG-06DH 303TE500040DH
LED driver (backlight): integrated into PSU
PWM LED driver: OB3365RP
MOSFET LED driver: TO-252
Power Supply (PSU): PW.A100W2.772
PWM Power: PWM SOT23-6
MOSFET Power: TO-220
MainBoard: TD.RT2851AT.782 T 40-R51MPI-MAB2HG
IC MainBoard: CPU: RTD2851, eMMC: KLM8G1GETF
Тuner: DVBT/T2 & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- Телевизор TCL 50V6B не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания PW.A100W2.772.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (TO-220) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PWM SOT23-6, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, звук есть, все остальные функции телевизора работают. При включении, изображение иногда может на секунду появляться.
Обычно в таких случаях отсутствует подсветка LED-панели (матрицы).
Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок TE50D19-ZC42AG-06DH 303TE500040DH, но иногда неисправным оказывается и LED-драйвер.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы TD.RT2851AT.782 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: RTD2851, eMMC: KLM8G1GETF. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
При подозрении на неисправность тюнера DVBT/T2 & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Владельцам и пользователям телевизора TCL 50V6B следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Дополнительно по ремонту MainBoard
Плата TD.RT2851AT.782 от производителя TCL.
Процессор RTD2851 от Realtek.
64-bit SoC Realtek RTD2851 имеет 4 ядра ARM Cortex-A55@1.1 GHz и графический процессор GPU Mali-G31 MP2.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3.
Прошивка хранится в микросхеме eMMC 8 GB, например KLM8G1GETF-B041.
Внешний вид MainBoard TD.RT2851AT.782 показан на рисунке ниже:

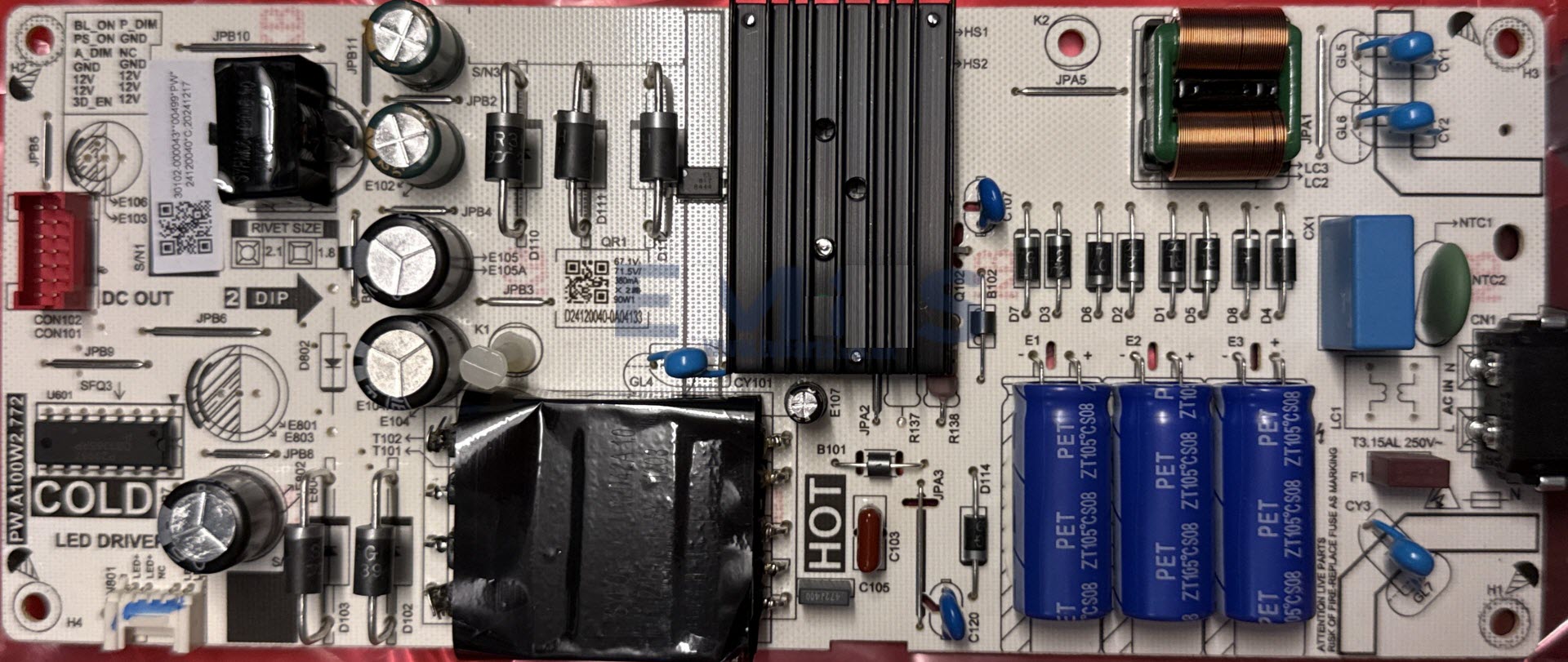

Внешний вид блока питания
Основные особенности устройства TCL 50V6B:
Установлена матрица (LED-панель) CV500U2-L02.
Для питания светодиодов подсветки TE50D19-ZC42AG-06DH применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером OB3365RP. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора TCL 50V6B осуществляет модуль питания PW.A100W2.772, либо его аналоги c использованием микросхем PWM SOT23-6 и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль TD.RT2851AT.782, с применением микросхем CPU: RTD2851, eMMC: KLM8G1GETF и других.
Тюнер DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
CV500U2-L02
Начало производства: 2020
Brand: CHOT
Model: CV500U2-L02
Diagonal Size: 50"
Panel Type: a-Si TFT-LCD, CELL, FOB
Resolution: 3840(RGB)×2160, UHD89PPI
Active Area: 1095.84(W)×616.41(H) mm
Refresh Rate: 60Hz
Pixel Format: RGB Vertical Stripe
Panel Weight: 2.06Kgs
Luminance: 0 cd/m²
Contrast: 5000 : 1 (TM)
Work Mode: Normally Black, Transmissive
Driver IC: Built-inCOF12 source chip
Backlight: No B/L
