TCL 32S5400
LED-телевизор, 32", 1920x1080, 2023 года
Состав телевизора 32S5400
| Шасси | MT9221 |
|---|---|
| Main board | TPD.MT9221T.PB779 (T) 40-MT21XA-MPC2HG-C MT9221 MT21XA |
| Блок питания | integrated into MainBoard |
| Матрица (панель) | ST3151B07-1 VER2.1 |
| T-CON | into MainBoard OUT Mini LVDS 68 pins Connector + ST3151B07-1-XC-1 |
| Микросхемы T-CON | CS601C на MainBoard |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Планки подсветки | 32HR330M11N01 V2 32S11 |
| Микросхемы main board | CPU: MT9221HAATCB, eMMC: THGAMVG7TI3BAIL_UF11 |
| ШИМ блока питания | PWM SOT23-6 |
| Ключи блока питания | TO-252 |
| ШИМ инвертора / драйвера | PWM SOP-16 |
| Ключи инвертора | TO-252 |
| Тюнер | DVBT/T2 & SAT |
Уменьшение тока подсветки

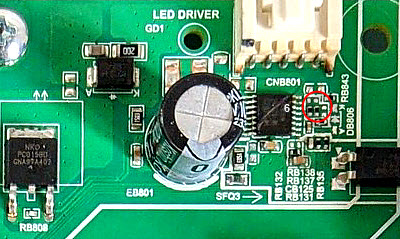

Ток подсветки. TPD.MT9221T.PB779, OB3365VP. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с MainBoard TPD.MT9221T.PB779 и микросхемой LED-драйвера OB3365VP, можно увеличить общее сопротивление резисторов от вывода 6 (ISET) микросхемы OB3365VP на корпус. Тогда возрастёт напряжение на управляющем выводе ISET, а ток в светодиодах подсветки уменьшится.
Типовые неисправности
Возможные проявления неисправностей
- TCL 32S5400 не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.
В таких случаях часто неисправным оказывается
общий источник питания — преобразователь AC/DC напряжения сети, который совмещён с элементами основной платы TPD.MT9221T.PB779.
Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (TO-252) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PWM SOT23-6, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок 32HR330M11N01 V2 32S11.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы TPD.MT9221T.PB779 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: MT9221HAATCB, eMMC: THGAMVG7TI3BAIL_UF11 производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера DVBT/T2 & SAT и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание пользователям! Самостоятельный ремонт телевизора TCL 32S5400 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Main board TPD.MT9221T.PB779
Плата TPD.MT9221T.PB779 от производителя CVTE Dream-Future. Процессор MediaTek MT9221, 64 бит, 4 ядра ARM Cortex-A53, питание ядра 0.95 В. Оперативная память DDR3 1GB внутри процессора. Прошивка хранится в eMMC 16GB THGAMVG7T13BAIL.
Внешний вид main board TPD.MT9221T.PB779 показан на рисунке ниже:
Характеристики TCL 32S5400
LCD TV LED Smart FullHD, 1920x1080, Wi-Fi, 60 Гц, Google TV, HDMI х 2, USB х 1
Наличие в продаже: 14999
Экран
| Диагональ | 32" |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | FullHD, 1920x1080 |
| Поддержка HD | Full HD 1080p |
| HDR | HDR10, HLG |
| Частота обновления | 60 Гц |
| Подсветка | Direct LED |
| Яркость | 220 Кд/м2 |
| Контрастность | 4000 |
| Угол обзора | 178° / 178° |
Smart TV и мультимедиа
| Smart TV | Google TV, Wi-Fi 1 (802.11b), 3 (802.11g), 4 (802.11n) |
|---|---|
| Wi-Fi | встроенный |
| Форматы мультимедиа | AV1, H.264, H.265, MPEG-1, MPEG-2, MPEG-4, VC-1, VP8, VP9, WMV |
| Запись программ | на USB-накопитель |
Приём сигнала
| Цифровой тюнер | DVB-C, DVB-S, DVB-S2, DVB-T, DVB-T2 |
|---|---|
| Слот CI | есть |
Звук
| Мощность звука | 16 Вт |
|---|---|
| Сабвуфер | нет |
| Dolby Digital | Dolby Audio |
| Разъём наушников | есть |
Разъёмы
| Входы | антенный вход, вход спутниковой антенны, композитный AV, аудио S/PDIF (оптический) |
|---|---|
| HDMI | HDMI 1.4 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 715 x 468 x 180 мм |
| Размеры без подставки | 715 x 421 x 80 мм |
| Вес | 3.4 кг, с подставкой 3.44 кг |
| Крепление на стену | 100 x 100 |
| Потребление от сети | 63 Вт |
Другие модели на main board TPD.MT9221T.PB779
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю TCL 32S5400
Современные LED-телевизоры TCL, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Сборка производится в России и Беларуси (г. Минск).
Техническое описание
LED-телевизор TCL 32S5400 с ЖК-дисплеем, размером по диагонали 32" формата 16:9. Заявленная яркость свечения экрана 220 Кд/м2 обеспечена современной светодиодной подсветкой LED. Отношение максимальной яркости к минимальной (контрастность) не менее 4000. В LCD-панели применяется прямая подсветка с задним расположением светодиодов - Direct LED.
Конструкция и возможности телевизора реализуют изображение в высоком качестве HD при разрешении FullHD, 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Google TV, Wi-Fi 1 (802.11b), 3 (802.11g), 4 (802.11n) Поддерживаются форматы мультимедиа: AV1, H.264, H.265, MPEG-1, MPEG-2, MPEG-4, VC-1, VP8, VP9, WMV.
Мощность акустической системы звука 16 Вт. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), антенный вход, вход спутниковой антенны, композитный AV, аудио S/PDIF (оптический). Предусмотрен разъём для подключения наушников.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 63 Вт.
Масса телевизора: 3.4 кг, с подставкой 3.44 кг.
Внимание! Панель LED-телевизора TCL 32S5400 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям TCL 32S5400
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если TCL 32S5400 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если TCL 32S5400 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TCL 32S5400 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора TCL 32S5400 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TCL по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
