TCL 29T2100
LED-телевизор, 29" (74 см), 1366x768, 2012 года
Состав телевизора 29T2100
| Шасси | MS82D |
|---|---|
| Main board | 40-0MS82D-MAD2LG OLQ107121D29 |
| Блок питания | SHG2901A-101H |
| Матрица (панель) | V290BJ1-LE1 Rev.C1 |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | CPU: MST6M182VG-LF-Z1, SPI Flash: 25Q32, Audio: STA380BW |
| ШИМ инвертора / драйвера | OZ9976 |
| Тюнер | XF-3SA |
Типовые неисправности
Возможные проявления дефектов
- Телевизор TCL 29T2100 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
С подобными проявлениями обычно выходит из строя модуль питания SHG2901A-101H.
Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Как правило, в таких случаях отсутствует подсветка дисплея.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп - к аноду, чёрный - к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 40-0MS82D-MAD2LG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов MST6M182VG-LF-Z1, 25Q32 требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.
Неисправность тюнера XF-3SA устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Владельцам и пользователям телевизора TCL 29T2100 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board 40-0MS82D-MAD2LG
Плата 40-0MS82D-MAD2LG от производителя TCL Corporation. Процессор Mstar MST6M182VG BGA, 32 бит, 1 ядро Maria10 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR1/DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 5 прошивок от других моделей.
Внешний вид main board 40-0MS82D-MAD2LG показан на рисунке ниже:
40-0MS82D-MAD2LG может применяться в телевизорах:
MYSTERY MTV-3012W (Panel V290BJ1-L01 Rev.C1 ), TCL 29T2100 (Panel V290BJ1-LE1 Rev.C1), TCL 29B340 (Panel V290BJ1-L01).

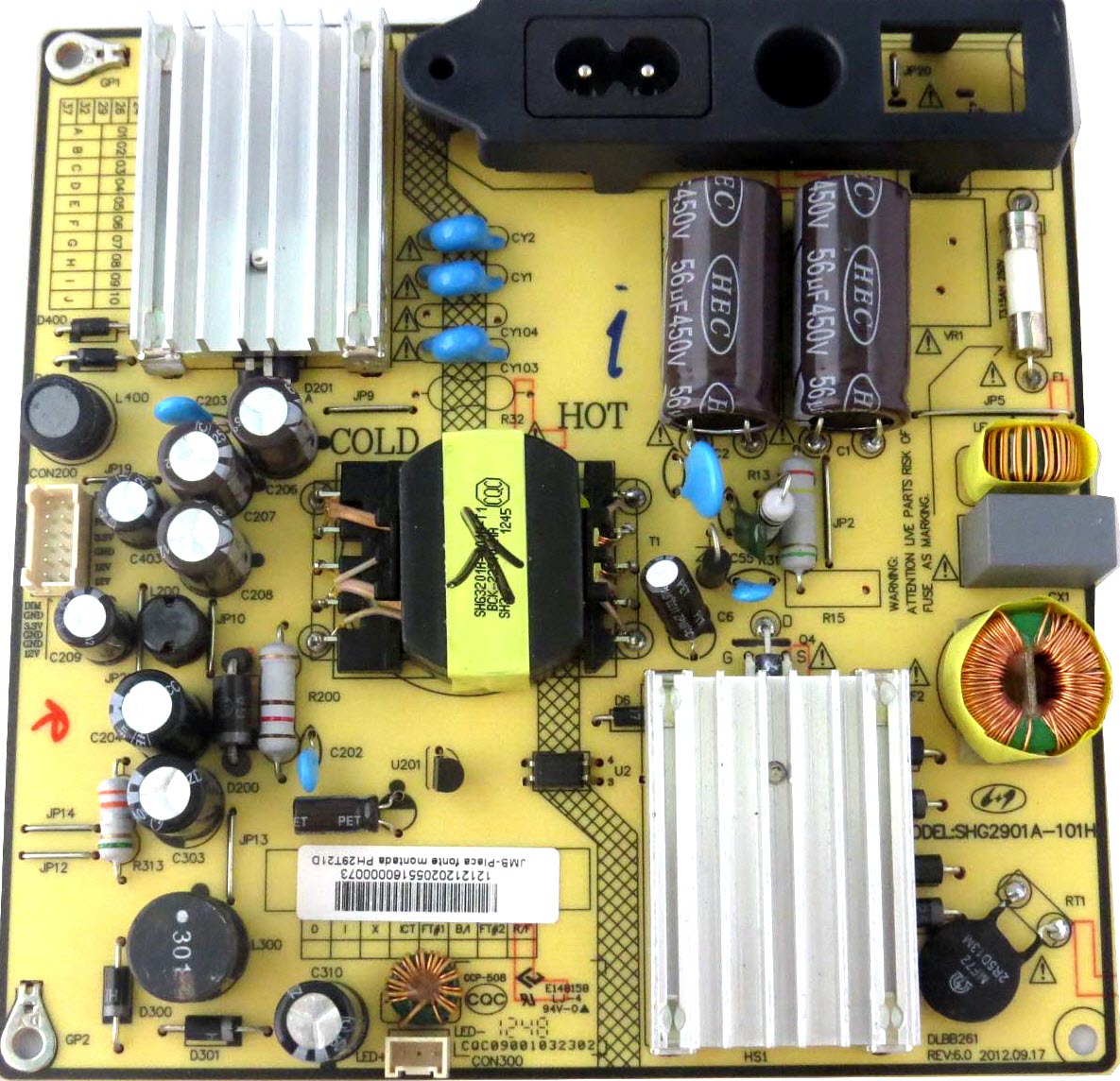

Блок питания
SHG2901A-101H:
Схемы и сервис-мануалы
Прошивки для TCL 29T2100
- 29T2100, 25Q32 40-0MS82D-MAD2LG, CRC 11B2A667, 2,1 МБ
- 29T2100, 25Q32 40-0MS82D-MAD2LG, CRC 11B2A667, 2,1 МБ
Характеристики TCL 29T2100
ЖК, 720p HD, диагональ 29" (74 см), HDMI, USB, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 29" (74 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 400 кд/м2 |
| Динамическая контрастность | 25000:1 |
| Угол обзора | 170° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, VGA, HDMI, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Крепление на стену | есть |
Другие модели на шасси MS82D
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю TCL 29T2100
Современные LED-телевизоры TCL, реализуемые на российском рынке, представляет китайская компания TCL Corporation. Сборка производится в России и Беларуси (г. Минск).
Техническое описание
LED-телевизор TCL 29T2100 с ЖК-дисплеем V290BJ1-LE1, размером по диагонали 29" (74 см) формата 16:9. Заявленная яркость свечения экрана 400 кд/м² обеспечена современной светодиодной подсветкой LED. Динамическая контрастность 25000:1 достигается контролем работы светодиодов в подсветке в зависимости от яркости сюжета. В конструкции LCD-панели применяется подсветка с торцевым расположением светодиодов - Edge LED.
Матрица V290BJ1-LE1 и программное обеспечение платы main board 40-OMS82D-MAD2LG реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Формирование цифрового сигнала (графический формат) производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаются форматы мультимедиа: MP3, MPEG4, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, VGA, HDMI, USB. Предусмотрен разъём для подключения наушников. Для подключения ноутбука или компьютера используется стандартный разъём VGA (D-Sub 15). Данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Внимание! Панель V290BJ1-LE1 LED-телевизора TCL 29T2100 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям TCL 29T2100
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если TCL 29T2100 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если TCL 29T2100 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TCL 29T2100 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора TCL 29T2100 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели V290BJ1-LE1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TCL по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
