TCL 26E92NH10
ЖК-телевизор с лампами CCFL, 26" (66 см), 1366x768, 2008 года
Состав телевизора 26E92NH10
| Шасси | 40-MT01EU-MAI2XG |
|---|---|
| Main board | 40-MT01EU-MAI2XG |
| Блок питания | MIP260T REV.A2 |
| Матрица (панель) | V260B1-LN1 Rev.C1 |
| T-CON | 40-V260B1-TCB2XG |
| Микросхемы T-CON | CM1671A-KQ, 24CO8 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 4 Lamp CCFL |
| Микросхемы main board | CPU: MT8200ALE, EEPROM: AT24C32, SPI FLASH: S29AL016D70TFI02, HDMI INPUT: MT8293AE |
| ШИМ блока питания | L6562 (PFC), LD7535 (PWM SOT26-3) |
| Ключи блока питания | 13N50, 3N80 |
| ШИМ инвертора / драйвера | SG3525A |
| Ключи инвертора | 5A500V |
| Тюнер | TEDE9-2C2B |
Типовые неисправности
Возможные проявления дефектов
- Телевизор TCL 26E92NH10 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
Часто в таких случаях неисправным оказывается модуль питания MIP260T.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (13N50, 3N80) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) L6562 (PFC), LD7535 (PWM SOT26-3) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы 40-MT01EU-MAI2XG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: MT8200ALE, EEPROM: AT24C32, FLASH: S29AL016D70TFI02, HDMI INPUT: MT8293AE которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TEDE9-2C2B. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Владельцам телевизора 26E92NH10 рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!
Main board 40-MT01EU-MAI2XG
Плата 40-MT01EU-MAI2XG от производителя TCL Corporation. Процессор MediaTek MT8200ALE, 32 бит, 1 ядро MCU 8032, питание ядра 1.8 В. Оперативная память SDRAM K4S641632K, отдельные микросхемы. Прошивка хранится в FLASH S29AL016D.
Внешний вид main board 40-MT01EU-MAI2XG показан на рисунке ниже:
40-MT01EU-MAI2XG может применяться в телевизорах:
PHILIPS 26PFL3403S/60 (Panel T260XW03 V.3), TCL 26E92NH10 (Panel V260B1-LN1 Rev.C1), THOMSON 26N90NH10 (Panel V260B1-LN1 Rev.C1).

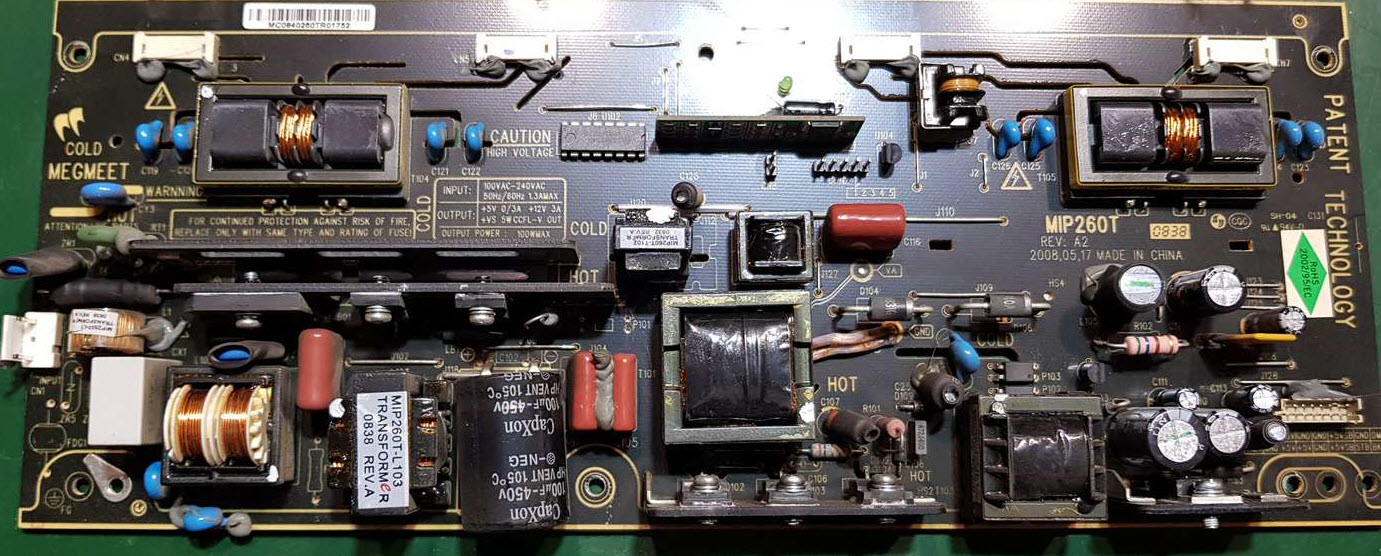

Блок питания MIP260T
Этот блок питания стоит ещё в 2 телевизорах.
MIP260T:
Схемы и сервис-мануалы
Прошивки для TCL 26E92NH10
- 26E92NH10, AT24C08, AT24C32, 25Q16 40-MT01EU-MAI2XG, CRC 847FE6B4, 533 КБ
- 26E92NH10, S29AL016D70TFI02 NAND 40-MT01EU-MAI2XG, CRC 847FE6B4, 534 КБ
Характеристики TCL 26E92NH10
ЖК, 720p HD, диагональ 26" (66 см), HDMI,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 26" (66 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 450 кд/м2 |
| Контрастность | 800:1 |
| Угол обзора | 160° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Каналов в памяти | 99 |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2x3 Вт) |
| Акустика | два динамика |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, VGA, HDMI |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 663x512x226 мм |
| Размеры без подставки | 663x461x107 мм |
| Вес | без подставки: 8.5 кг |
Другие модели на шасси 40-MT01EU-MAI2XG
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю TCL 26E92NH10
LCD-телевизоры TCL с флуоресцентной ламповой подсветкой CCFL, большое количество которых было продано на территории РФ, находятся в настоящее время в эксплуатации, в достаточной степени ремонтопригодны и обслуживаются в телевизионных мастерских и сервисных центрах.
Техническое описание
LCD-телевизор TCL 26E92NH10 с ЖК-дисплеем V260B1-LN1, размером по диагонали 26" (66 см) формата 16:9. Яркость экрана 450 кд/м² обеспечивается подсветкой лампами CCFL(EEFL). Контрастность - отношение максимальной яркости к минимальной составляет не менее 800:1.
Матрица V260B1-LN1 и программное обеспечение платы main board 40-MT01EU-MAI2XG реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Формирование цифрового сигнала (графический формат) производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 6 Вт (2x3 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, VGA, HDMI. Для подключения ноутбука или компьютера используется стандартный разъём VGA (D-Sub 15). Данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768.
Используется блок питания MIP260T.
Габаритные размеры: с подставкой 663x512x226 мм, без подставки 663x461x107 мм.
Масса телевизора: без подставки: 8.5 кг.
Внимание! Панель V260B1-LN1 LCD-телевизора TCL 26E92NH10 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям TCL 26E92NH10
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если TCL 26E92NH10 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если TCL 26E92NH10 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если TCL 26E92NH10 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора TCL 26E92NH10 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели V260B1-LN1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре TCL по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
