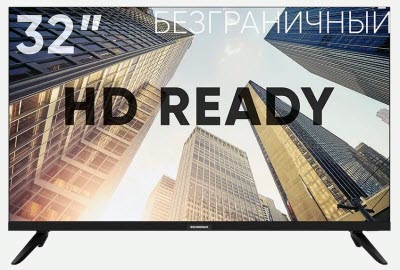

SoundMAX SM-LED32M18

Ток подсветки. TP.MS3663S.PB803, AL3353. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с main board TP.MS3663S.PB803 и микросхемой LED-драйвера AL3353, можно удалить один из резисторов, соединённых параллельно в датчике тока, либо увеличить номинал. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика.

Возможные проявления неисправностей

- Телевизор SOUNDMAX SM-LED32M18 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

Неисправность в таких случаях следует искать в первую очередь в цепи импульсного источника питания (ИИП) — преобразователя (AC/DC) сетевого напряжения, который совмещён с основной платой main board TP.MS3663S.PB803 в данной модели. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи (TO-252) и выпрямительные диоды на возможный частичный или полный пробой.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея. Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок JL.D32161330-031BS-M_V01.
Проверить линейки светодиодов на обрыв или КЗ без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы TP.MS3663S.PB803 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы - CPU: MSD3663, SPI Flash: 25Q64 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в современных main board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Прежде чем менять тюнер DVBT/T2/C & SAT, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Следует помнить! Попытки самостоятельного ремонта телевизора SOUNDMAX SM-LED32M18, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Внешний вид main board TP.MS3663S.PB803 показан на рисунке ниже:
