Sharp LC-42LD265RU

Ограничение тока драйвера. 715G6635-P01-000-003S, OZ9902CGN SOP16. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания 715G6635-P01-000-003S и микросхемой ШИМ-регулятора OZ9902CGN, можно удалить один или два из шести низкоомных резисторов в датчике тока R8524, R8525, R8529, R8530, R8531, R8536 на плате 715G6635-P01-000-003S.

Подробнее тут OZ9902 ток подсветки.

Возможные проявления дефектов

- SHARP LC-42LD265RU не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания 715G6635-P01-000-003S. Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (TK13A60D, TK10A50D) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) LD7591T, SSC9522S, A6069H, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Нередко в таких случаях отсутствует подсветка LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы 715G6173-M01-000-004K следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU:MT5561PUDT, NAND: TC58NVG0S3HTAI0, EEPROM: 24C64WP, SPI FLASH: MX25L12835F, AUDIO: TAS5721 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера RE231TN. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Внимание! Пользователям и владельцам телевизоров LC-42LD265RU, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.

Внешний вид main board 715G6173-M01-000-004K показан на рисунке ниже:

715G6173-M01-000-004K может применяться в телевизорах:

SHARP LC-46LD265RU (Panel TPT460H1-HN04), SHARP LC-42LD265RU (Panel TPT420H2-HVN06).

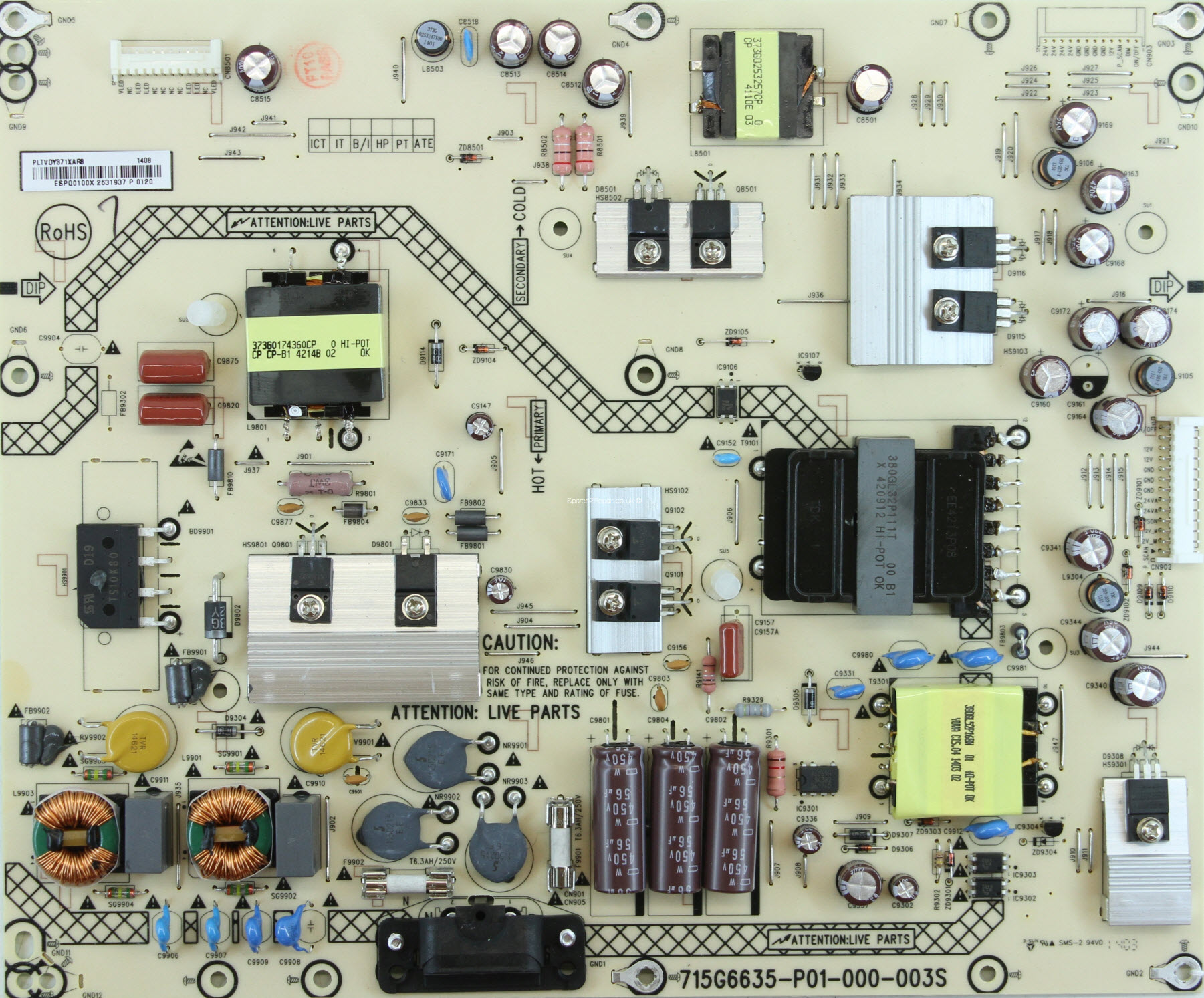

715G6635-P01-000-003S:
