Ремонт телевизора SHARP LC-37RA1RU

Техническое описание и состав телевизора SHARP LC-37RA1RU, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SHARP LC-37RA1RU
TV LCD LC-37RA1RU
Диагональ экрана: 37" (94 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 450 кд/м2
Контрастность: 1200:1
Контрастность динамическая: 3000:1
Угол обзора: 176°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Интерфейс: AV, аудио x3, S-Video, SCART x2, RGB, VGA, HDMI x2, RS-232
Разъём наушников: есть
Вес телевизора: с подставкой: 25.3 кг
без подставки: 22.6 кг
Размеры: с подставкой 920x657x291 мм
без подставки 920x600x116 мм
SHARP LC-37RA1RU

SHARP
Model: LC-37RA1RU

Chassis/Version: KD915

Panel: LK370T3LZ5BX

T-CON: CPWBX3348TPZ C

Inverter (backlight): RUNTKA244WJZZ MPV8A015, RUNTKA245WJZZ MPV8A016

Power Supply (PSU): DUNTKD787WE QPWBFD787WJN2

PWM Power: FA5501A (PFC), MR4040, MR4020

MOSFET Power: K3525

MainBoard: KD915 XD915WJN1 + QPWBXD628WJN2 + QPWBFD604WJN3

IC MainBoard: VGC5969B, SIL9023CTU, K4H561638H-UCB3, 24LC256, M29DW128F

Тuner: QPWBND833WJN1

Общие рекомендации по ремонту TV LCD LCD

Возможные проявления дефектов

- Телевизор SHARP LC-37RA1RU не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль DUNTKD787WE. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (K3525) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) FA5501A (PFC), MR4040, MR4020, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа. Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы KD915 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов VGC5969B, SIL9023CTU, K4H561638H-UCB3, 24LC256, M29DW128F и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Перед заменой тюнера QPWBND833WJN1, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SHARP LC-37RA1RU без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard KD915 показан на рисунке ниже:

KD915

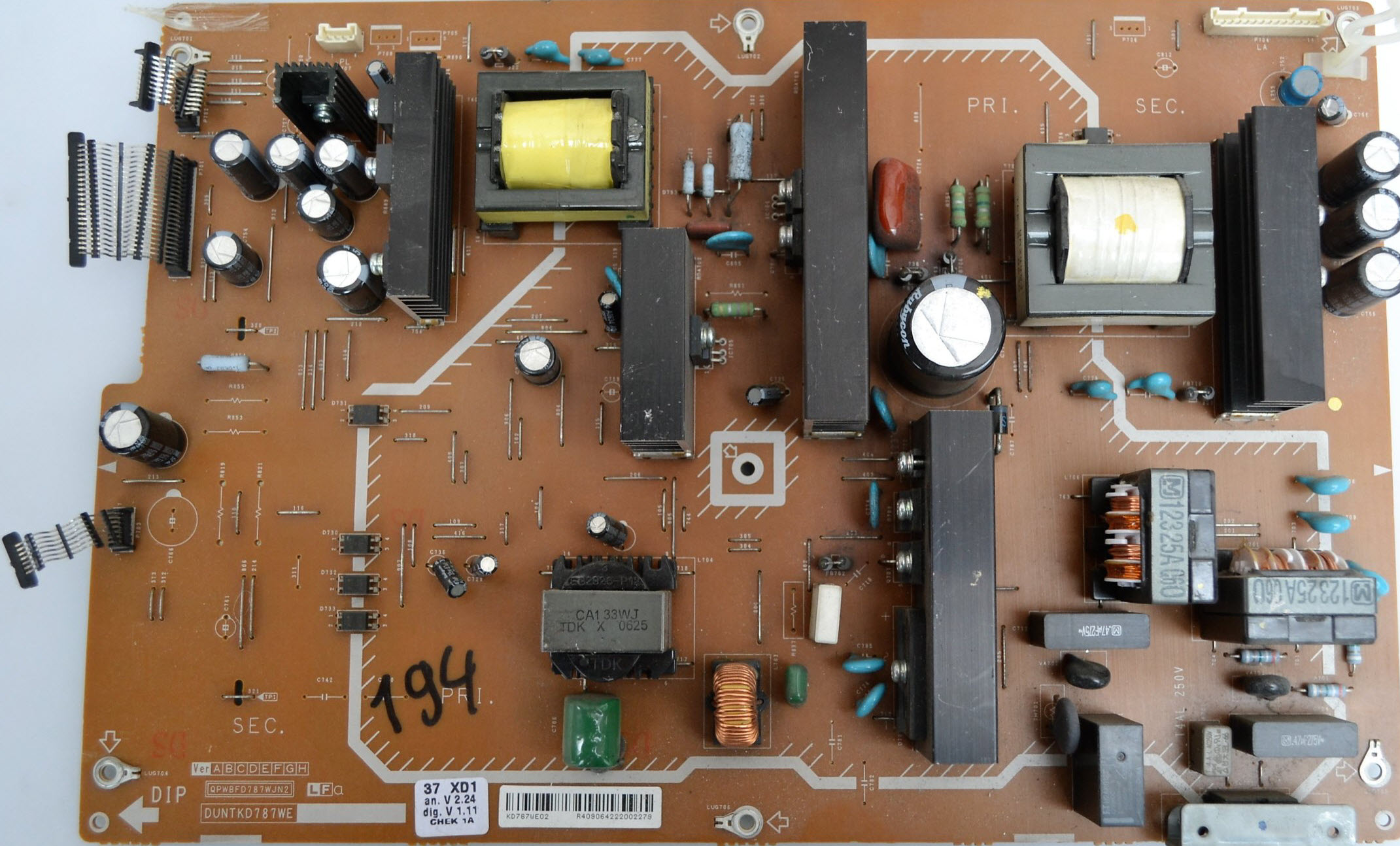

Внешний вид блока питания

Основные особенности устройства SHARP LC-37RA1RU:

Установлена матрица (LCD-панель) LK370T3LZ5BX.
В управлении матрицей используется Тайминг-Контроллер (T-CON) CPWBX3348TPZ.
Для питания ламп подсветки применяется инвертор RUNTKA244WJZZ.
Формирование необходимых питающих напряжений для всех узлов телевизора SHARP LC-37RA1RU осуществляет модуль питания DUNTKD787WE, либо его аналоги c использованием микросхем FA5501A (PFC), MR4040, MR4020 и силовых ключей типа K3525.
MainBoard - основная плата (материнская плата) представляет собой модуль KD915, с применением микросхем VGC5969B, SIL9023CTU, K4H561638H-UCB3, 24LC256, M29DW128F и других.
Тюнер QPWBND833WJN1 обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

SHARP LC-37RD1RU
Chassis(Version) KD890
Panel: LK370T3LZ5BX
T-CON: CPWBX3508TPZQ TPS65160A , LMX6332T1A , BD921ABL6 ,24C64 , 443X(6) , AG32AE2 (8x4) ,
Inverter (backlight): RUNTKA216WJZZ
Power Supply (PSU): DPS-267AP RDENCA200WJQZ
PWM Power: L6562, DAS01A, DLA001, DAP011A
MainBoard: KD890 KD890WE24
Тuner: NQA033WJ DUNTKD609FM16
IC Main: VCT6993 B3 000, FRC9429A B2, EPM240T100CSH, SiI9023CTU, PIC16F913
Control: GA538WJSA
SHARP LC-37P70E
Chassis(Version) SE00LC26P7000
Panel: LK370P3LZ10Z
T-CON: CPWBX3333TPZ
Inverter (backlight): RUNTKA216WJZZ - IM3826-1 - INV1 / RUNTKA217WJZZ - IM3826-2 - INV2
Power Supply (PSU): DUNTKD605 FM03
MainBoard: XD890WJN3 ,DUNTKD604WE (KD603WE06) KALEX3K688, KD628WE08
Тuner: DUNTKD609WE - KU3270EH - QPWBND609WJN2 // DUNTKD609WE (UV1316/A I-4)
IC Main: VCT 6973G B3 000 (B3), LPM240T100G5N, DFN9M0637A(B823), SIL9023CTU, 24LC64
Control: RRMCGA460WJSA Remote Control Unit, IR: QPWBFD607WJN1
