Sharp LC-26GA4E
ЖК-телевизор с лампами CCFL, 26" (66 см), 1366x768, 2004 года
Состав телевизора LC-26GA4E
| Main board | XC585WJ KC585 DE4655 + XC586WJ |
|---|---|
| Блок питания | QPWBS0067SNEZ (45) RDENCA072WJZZ |
| Матрица (панель) | LK255T3FZA1 |
| T-CON | XC807WJ KC807 |
| Инвертор / LED-драйвер | RUNTKA075WJZZ QKITS0059SNE2(41) |
| Микросхемы main board | RHIXA091WJZZ, CXA2069Q, MM1519XQ, SDA5550M, MSP3450G, AK4586VQ, TDA2024 |
| Тюнер | XC586WJ KC586 VTUATMQZ6-423 |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор SHARP LC-26GA4E не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.
Неисправность в подобных случаях следует начинать искать в цепях источника питания QPWBS0067SNEZ.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы XC585WJ следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы main board - RHIXA091WJZZ, CXA2069Q, MM1519XQ, SDA5550M, MSP3450G, AK4586VQ, TDA2024. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Неисправность тюнера XC586WJ KC586 VTUATMQZ6-423 устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board XC585WJ
Плата XC585WJ от производителя Sharp. Процессор Renesas HD64F3687 Single-Chip Microcomputer.
Внешний вид main board XC585WJ показан на рисунке ниже:
XC585WJ может применяться в телевизорах:
SHARP LC-32GA3 LCD-32GA3 (Panel 32 дюйма RLCDTA028WJZZ), SHARP LC-26GA4E (Panel LK255T3FZA1).

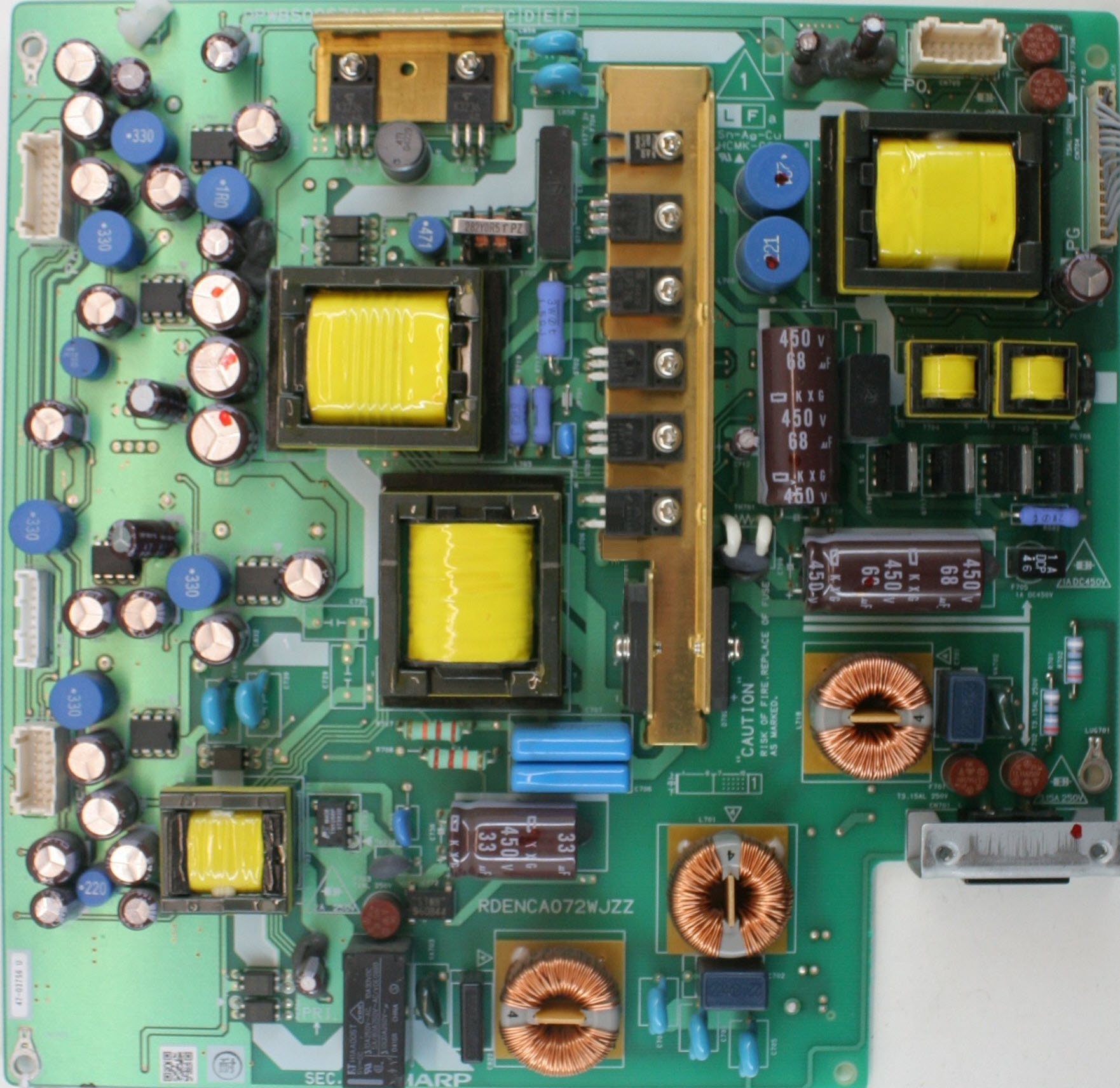

Блок питания
QPWBS0067SNEZ:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2004, 59 стр., 3,2 МБ
Характеристики Sharp LC-26GA4E
LCD, 26", 1366x768, 720p HD, мощность звука 20 Вт, DVI
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 26" (66 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Яркость | 450 кд/м2 |
| Контрастность | 800:1 |
| Угол обзора | 170° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Мультиэкран | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Каналов в памяти | 99 |
| Телетекст | с памятью на 252 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, S-Video, компонентный, SCART x2, RGB, DVI HDCP, RS-232 |
|---|---|
| Выходы | аудио |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024 |
Корпус и питание
| Цвет корпуса | темно-серебристый |
|---|---|
| Размеры с подставкой | 848x493x278 мм |
| Размеры без подставки | 848x407x95 мм |
| Вес | с подставкой: 19 кг; без подставки: 15.5 кг |
Другие модели на main board XC585WJ
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Sharp LC-26GA4E
LCD-телевизоры SHARP с флуоресцентной ламповой подсветкой дисплея, большое количество которых было ранее продано на территории РФ, ещё находятся в эксплуатации у населения и могут обслуживаться как в сервисных центрах, так и в коммерческих ремонтных организациях.
Техническое описание
LCD-телевизор SHARP LC-26GA4E с ЖК-дисплеем LK255T3FZA1, размером по диагонали 26" (66 см) формата 16:9. Яркость свечения экрана 450 кд/м² организована подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность, как отношение максимальной яркости к минимальной, не менее 800:1.
Матрица LK255T3FZA1 и программное обеспечение платы main board XC585WJ реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, S-Video, компонентный, SCART x2, RGB, DVI HDCP, RS-232. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024.
Используется блок питания QPWBS0067SNEZ.
Габаритные размеры: с подставкой 848x493x278 мм, без подставки 848x407x95 мм.
Масса телевизора: с подставкой: 19 кг, без подставки: 15.5 кг.
Внимание! Панель LK255T3FZA1 LCD-телевизора SHARP LC-26GA4E является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SHARP LC-26GA4E
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SHARP LC-26GA4E не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SHARP LC-26GA4E не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SHARP LC-26GA4E завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SHARP LC-26GA4E требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LK255T3FZA1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SHARP по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
