Ремонт телевизора SAMSUNG UE65TU7090U

Техническое описание и состав телевизора SAMSUNG UE65TU7090U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE65TU7090U
LCD TV LED Smart UHD UE65TU7090U | Год выпуска: 2020
Диагональ экрана: 65" (165 см)
Формат экрана: 16:9
Разрешение: 3840x2160
LED подсветка: есть
Smart: есть
Операционная система: Tizen
Поддержка HD: 4K UHD, HDR
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Телетекст: есть
Мультимедиа: MP3, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: HDMI x2, USB, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, Miracast
SAMSUNG UE65TU7090U

SAMSUNG LED
Model: UE65TU7090U

Chassis/Version: FA01

Panel: CY-BT065HGLV3H

LED backlight: SVC650AG6_L SVC650AG6_R

LED driver (backlight): integrated into PSU

PWM LED driver: PWM SO-14

MOSFET LED driver: TO-220

Power Supply (PSU): BN44-01055A L65S6N_TDY

PWM Power: FA1A60N PFC & FA6B22 DC/DC

MOSFET Power: TO-220

MainBoard: BN41-02751A-000 BN94-15312U

IC MainBoard: CPU SDP19405, SPI Fash 25Q80 &25Q40, EEPROM 24C512

Тuner: BN40-00331B

Control: WiFi: WCT734M BN59-01341B

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор SAMSUNG UE65TU7090U не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) BN44-01055A. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (TO-220) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры FA1A60N PFC & FA6B22 DC/DC, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели). Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок SVC650AG6_L SVC650AG6_R, но иногда неисправным оказывается и LED-драйвер.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы BN41-02751A-000 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU SDP19405, SPI Fash 25Q80 &25Q40, EEPROM 24C512. Неисправные компоненты следует заменить.

Перед заменой тюнера BN40-00331B, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Владельцам телевизора UE65TU7090U рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02751A-000 показан на рисунке ниже:

BN41-02751A-000

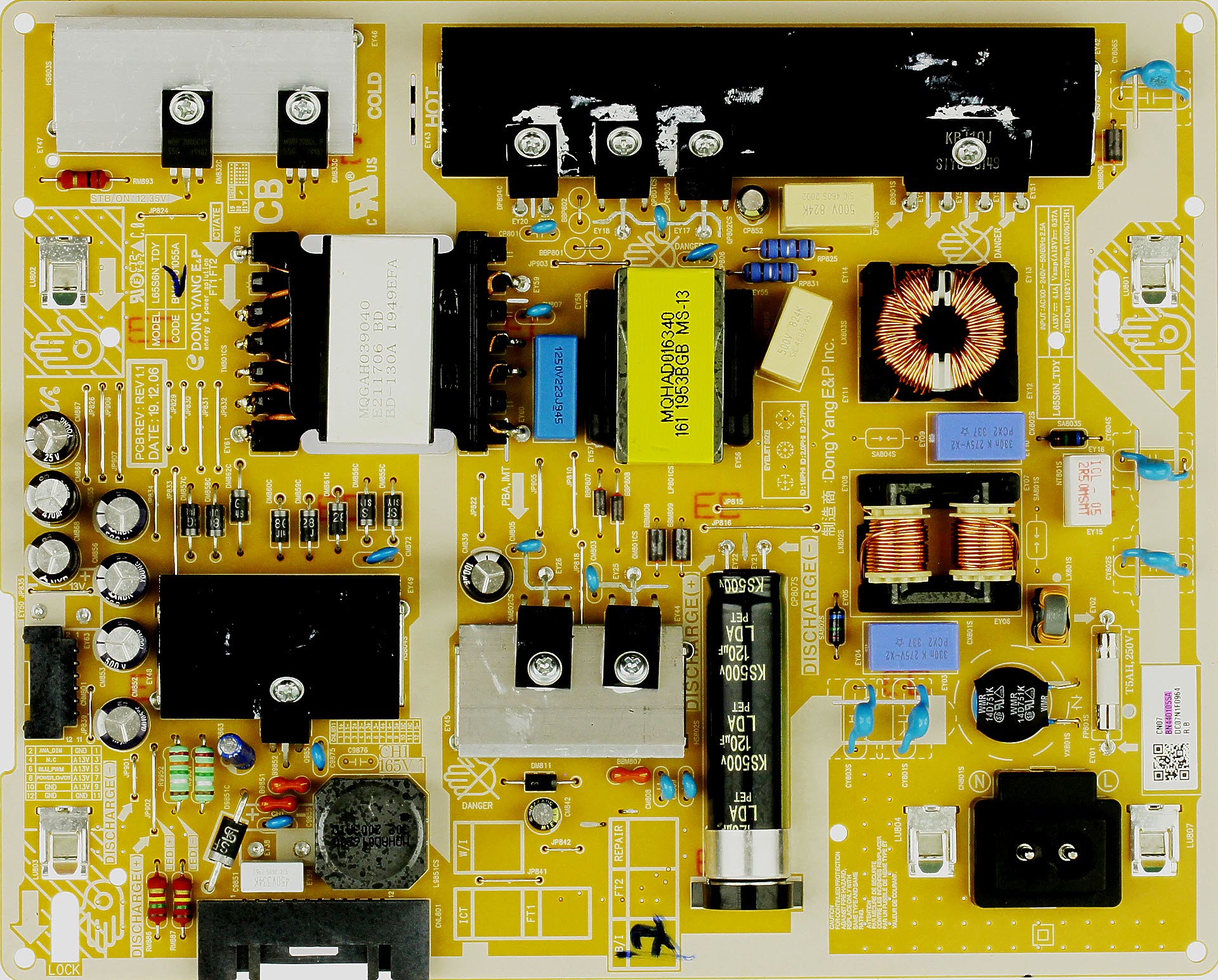

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE65TU7090U:

Установлена матрица (LED-панель) CY-BT065HGLV3H.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером PWM SO-14. В качестве силовых элементов LED-драйвера применяются ключи типа TO-220.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE65TU7090U осуществляет модуль питания BN44-01055A, либо его аналоги c использованием микросхем FA1A60N PFC & FA6B22 DC/DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02751A-000, с применением микросхем CPU SDP19405, SPI Fash 25Q80 &25Q40, EEPROM 24C512 и других.
Тюнер BN40-00331B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
