Ремонт телевизора SAMSUNG UE55F9000 UE55F9000AT

Техническое описание и состав телевизора SAMSUNG UE55F9000 UE55F9000AT, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE55F9000 UE55F9000AT
LCD TV LED Smart TV 3D UHD UE55F9000 | Год выпуска: 2013
Диагональ экрана: 55" (140 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 1000 Гц
Тип ЖК-панели: CY-KF550FSLV2J
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 4K UHD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 70 Вт (2x15 2x20 Вт)
Акустика: 4 динамика есть
Интерфейс: AV x2, компонентный, SCART, RGB, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Wi-Fi
Размеры: с подставкой 1246x764x220 мм
без подставки 1246x717x39 мм
SAMSUNG UE55F9000 UE55F9000AT

SAMSUNG LED
Model: UE55F9000 UE55F9000AT

Panel: CY-KF550FSLV1H // CY-KF550FSLV2J

LED backlight: BN96-29071A 29071A V5LE-550SMA-R2 V5LE-550SMB-R2

T-CON: VD_5565EU22BC6LV0.1

LED driver (backlight): integrated into PSU

PWM LED driver: SOP-20

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-00675A L65D2L_DSM PSLF371D05A

PWM Power: PFC, PWM

MOSFET Power: TO-220

MainBoard: BN41-02116A & BN41-02076B

IC MainBoard: SDP1201, SDP1202, SDP1210, SDP1211

Тuner: One connect

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE55F9000 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.

В таких случаях неисправным обычно оказывается источник питания BN44-00675A. Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (TO-220) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC, PWM, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Как правило, в этом случае оказывается неисправной подсветка LED-панели. Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок BN96-29071A 29071A V5LE-550SMA-R2 V5LE-550SMB-R2, но иногда неисправным оказывается и LED-драйвер.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы BN41-02116A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов SDP1201, SDP1202, SDP1210, SDP1211 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера One connect и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE55F9000 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02116A показан на рисунке ниже:

BN41-02116A

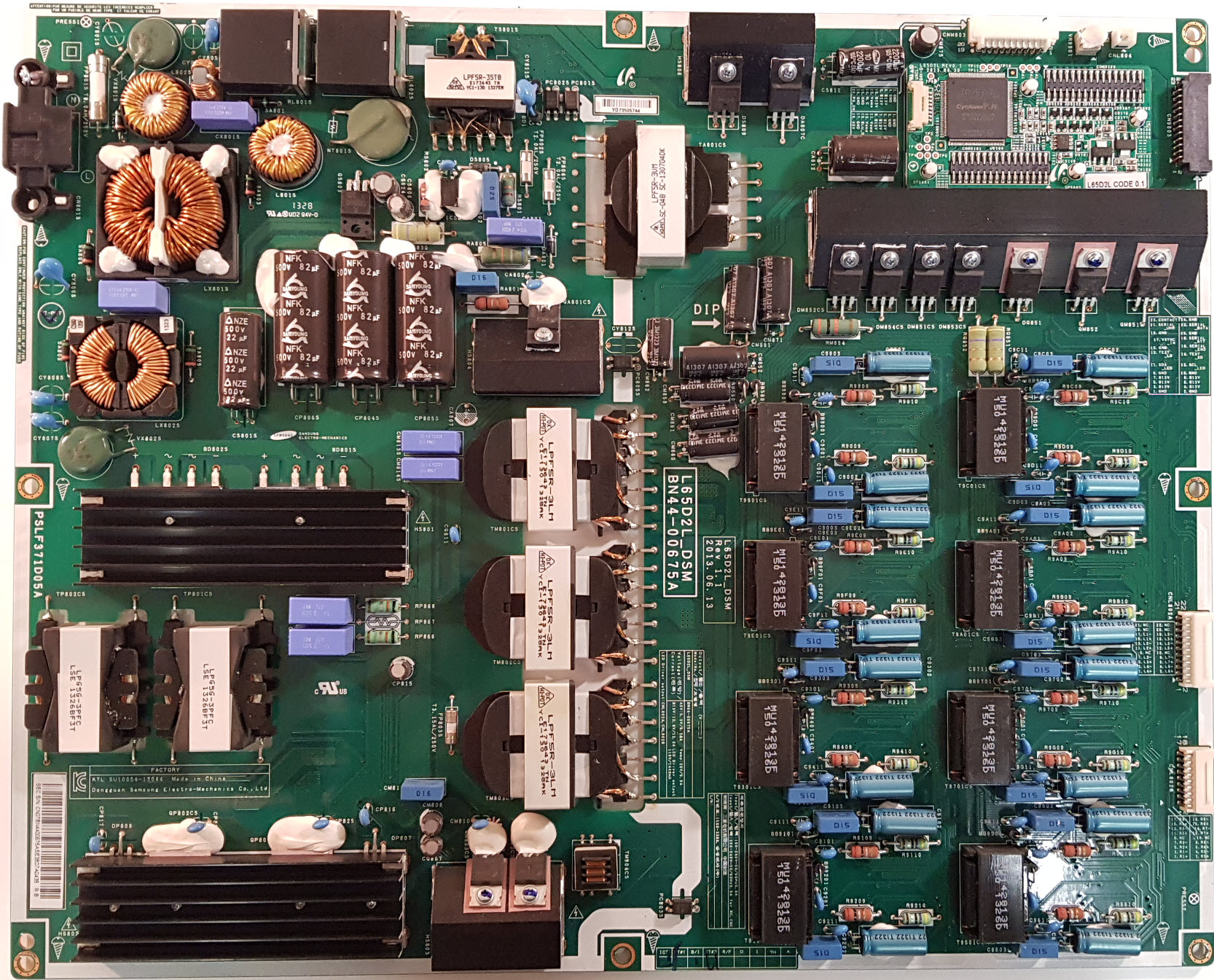

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE55F9000:

Установлена матрица (LED-панель) CY-KF550FSLV1H или CY-KF550FSLV2J.
В управлении матрицей используется Тайминг-Контроллер (T-CON) VD_5565EU22BC6LV0.1.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SOP-20. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE55F9000 осуществляет модуль питания BN44-00675A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02116A, с применением микросхем SDP1201, SDP1202, SDP1210, SDP1211 и других.
Тюнер One connect обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
