Ремонт телевизора SAMSUNG UE50ES5507K UE50ES5507

Техническое описание и состав телевизора SAMSUNG UE50ES5507K UE50ES5507, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE50ES5507K UE50ES5507
LCD TV LED Smart TV UE50ES5507 | Год выпуска: 2012
Диагональ экрана: 50" (127 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
Тип ЖК-панели: LE500BGA-B2
LED подсветка: есть
Smart: есть
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, Xvid, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 16.7 кг
без подставки: 14.6 кг
Размеры: с подставкой
1140x725x228 мм
без подставки 1140x674x47 мм
Потребление от сети: 65 Вт
SAMSUNG UE50ES5507K UE50ES5507

SAMSUNG LED
Model: UE50ES5507K UE50ES5507

Chassis/Version: BS02

Panel: LE500BGA-B2

LED backlight: 50NNB 2D-7032LED-MCPCB-R/L V1GE-500SMB-R0(12,01,30)

LED driver (backlight): integrated into PSU

Power Supply (PSU): BN44-00503A PD55A1-CSM

MainBoard: BN41-01812A BN94-05841L

IC MainBoard: CPU: SEMS27, NAND FLASH KLM2G1HE3F, EEPROM: 24C256

Тuner: BN40-00239C

Control: IR: A22457Q BN41-01831A

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE50ES5507K не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль BN44-00503A. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Как правило, в таких случаях отсутствует подсветка дисплея. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы BN41-01812A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: SEMS27, NAND FLASH KLM2G1HE3F, EEPROM: 24C256 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Неисправность тюнера BN40-00239C устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE50ES5507K без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01812A показан на рисунке ниже:

BN41-01812A

BN41-01812A может применяться в телевизорах:

SAMSUNG UE32EH5300P (Panel DE320BGM-C1 ), SAMSUNG UE40ES6307U (Panel LTJ400HV05-L), SAMSUNG UE40ES5537K (Panel CY-LE400BGSV1L), SAMSUNG UE32ES5557K (Panel LE320BGM-C1), SAMSUNG UE40EH5307K (Panel LTJ400HM08-L), SAMSUNG UE37ES6307U (Panel LE370CSA-C1), SAMSUNG UE32ES5500 UE32ES5500W (Panel LE320BGM-C1), SAMSUNG UE32ES5530W UE32ES5530 (Panel LE320BGM-C1), SAMSUNG UE32ES5507K UE32ES5507V (Panel LE320BGM-C1), SAMSUNG UE32ES5537K (Panel LE320BGM-C1), SAMSUNG UE40ES5530W UE40ES5530 (Panel CY-LE400BGSV1L), SAMSUNG UE40ES6100W (Panel LTJ400HV05-L), SAMSUNG UE32EH5300W UE32EH5300 (Panel DE320BGM-C1), SAMSUNG UE32EH5307K UE32EH5307 (Panel DE320BGM-C1), SAMSUNG UE55ES6100W (Panel LTJ550HW08-L), SAMSUNG UE46ES6307U (Panel LTJ460HW05-L), SAMSUNG UE40EH5300W (Panel LTJ-400HM08-L), SAMSUNG UE46ES6100W UE46ES6100 (Panel LTJ460HW05-L), SAMSUNG UE37ES6100W (Panel LE370CSA-C1), SAMSUNG UE50ES5700 UE50ES5700SXZG (Panel LE500BGA-B2), SAMSUNG UE40ES5507K UE40ES5507 (Panel LE400BGA-B1), SAMSUNG UE46EH5300 UE46EH5300W (Panel LTJ460HN05-L), SAMSUNG UE32ES6307 UE32ES6307U (Panel LE320CSM-C1), SAMSUNG UE50ES5507K UE50ES5507 (Panel LE500BGA-B2), SAMSUNG UE40ES5557K UE40ES5557 (Panel LE400BGA-B1), SAMSUNG UE46ES6200 (Panel LTJ460HW05-C), SAMSUNG UE32ES6100 UE32ES6100W (Panel LE320CSM-C1), SAMSUNG UE40ES5500 UE40ES5500W (Panel LTJ400HM09-L), SAMSUNG UE32ES5550 UE32ES5550W (Panel LE320BGM-C1).

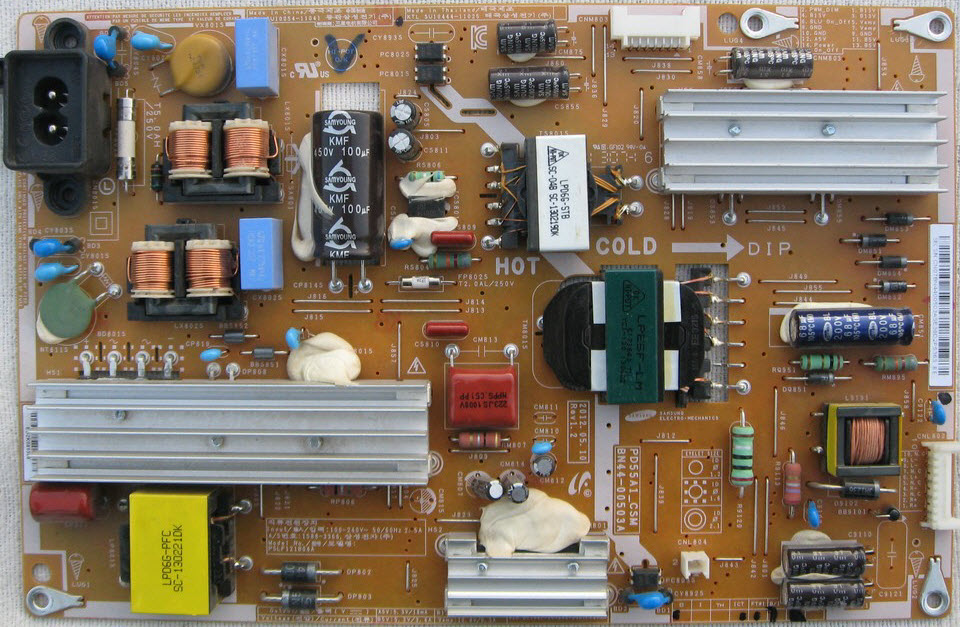

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE50ES5507K:

Установлена матрица (LED-панель) LE500BGA-B2.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE50ES5507K осуществляет модуль питания BN44-00503A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01812A, с применением микросхем CPU: SEMS27, NAND FLASH KLM2G1HE3F, EEPROM: 24C256 и других.
Тюнер BN40-00239C обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
