Ремонт телевизора SAMSUNG UE50AU8000U

Техническое описание и состав телевизора SAMSUNG UE50AU8000U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE50AU8000U
LCD TV LED UHD UE50AU8000U | Год выпуска: 2021
Диагональ экрана: 49.5"
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 60 Гц
Тип ЖК-панели: HDR, LED, VA
LED подсветка: Edge LED
Smart: Tizen
Операционная система: Tizen
Поддержка HD: 4K UHD
Угол обзора: 178 градусов
Время отклика пикселя: 8 мс
Мультимедиа: HEVC (H.265), MKV, MPEG4, WMA, MP3
Звук стерео: поддержка Dolby Digital, автоматическое выравнивание громкости, стереозвук
Мощность звука: 20 Вт
Акустика: 2
Интерфейс: Ethernet - RJ-45, вход HDMI x 3, USB Type-A x 2, слот CI/CI+, выход аудио оптический
Вес телевизора: с подставкой: 12.2 кг
без подставки: 11.5 кг
Размеры: с подставкой
1118x685x227 мм
без подставки 1118x645x26 мм
Потребление от сети: 145 Вт
SAMSUNG UE50AU8000U

SAMSUNG LED
Model: UE50AU8000U

Chassis/Version: LA03

Panel: CY-SA050HGPY1V

LED backlight: LM41-01041A 50AU8K BN96-52597A

LED driver (backlight): integrated into PSU

PWM LED driver: SOP-16 Step-Down

MOSFET LED driver: TO-252

Power Supply (PSU): BN44-01110A REV1.2 L55E6_ADY

PWM Power: PFC & DC/DC

MOSFET Power: TO-220 , TO-252

MainBoard: BN41-02844A BN94-16765H

IC MainBoard: CPU: SDP19403, eMMC: THGBMJG6C1LBAIL(8GB), EEPROM 24C512, SPI FLASH W25Q40

Тuner: BN40-00342A

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE50AU8000U не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.

Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) BN44-01110A. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220 , TO-252) преобразователей и выпрямительных диодов на вероятность КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC & DC/DC, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Нередко в таких случаях отсутствует подсветка LED-панели. Причиной тому может быть обрыв в цепи светодиодов LM41-01041A 50AU8K BN96-52597A, либо проблема в стабилизации их питания.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы BN41-02844A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: SDP19403, eMMC: THGBMJG6C1LBAIL(8GB), EEPROM 24C512, SPI FLASH W25Q40 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Перед заменой тюнера BN40-00342A, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Ток подсветки. BN44-01110A. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания BN44-01110A, можно увеличить номинал измерительного резистора R9874 в истоке ключа понижающего преобразователя драйвера. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению сопротивления резистора датчика.
BN44-01110A current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02844A показан на рисунке ниже:

BN41-02844A

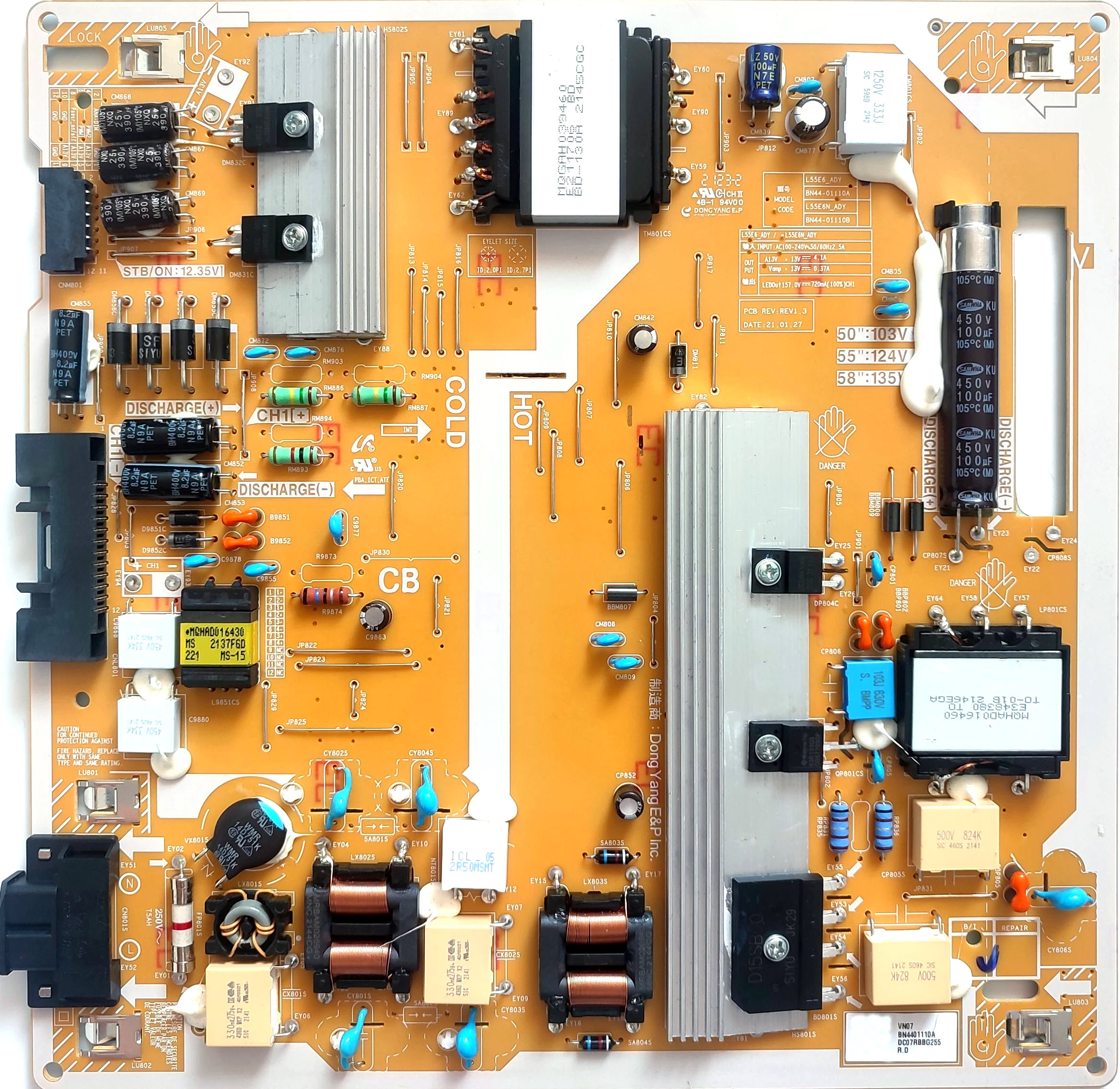

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE50AU8000U:

Установлена матрица (LED-панель) CY-SA050HGPY1V.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SOP-16 Step-Down. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE50AU8000U осуществляет модуль питания BN44-01110A, либо его аналоги c использованием микросхем PFC & DC/DC и силовых ключей типа TO-220 , TO-252.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02844A, с применением микросхем CPU: SDP19403, eMMC: THGBMJG6C1LBAIL(8GB), EEPROM 24C512, SPI FLASH W25Q40 и других.
Тюнер BN40-00342A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
