Ремонт телевизора SAMSUNG UE49MU7500U

Техническое описание и состав телевизора SAMSUNG UE49MU7500U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE49MU7500U
LCD TV LED Smart UHD UE49MU7500U | Год выпуска: 2017
Диагональ экрана: 48.5" (123 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 60 Гц
Тип ЖК-панели: CY-VK049HGLV2
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Tizen
Поддержка HD: 4K UHD, HDR
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 40 Вт (2х10 + 2х10 Вт)
Акустика: 4 динамика есть
Интерфейс: HDMI x4, USB x3, RS-232, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, WiDi, Miracast
Вес телевизора: с подставкой: 15.4 кг
без подставки: 14.9 кг
Размеры: с подставкой 1090x707x248 мм
без подставки 1090x636x90 мм
Потребление от сети: 170 Вт
SAMSUNG UE49MU7500U

SAMSUNG LED
Model: UE49MU7500U

Chassis/Version: BN41-02568A

Panel: CY-VK049HGLV2

LED backlight: LM41-00330A & LM41-00329A

LED driver (backlight): integrated into PSU

PWM LED driver: SM1251

Power Supply (PSU): BN44-00876A L55E6_KHS

PWM Power: PFC, PWM

MOSFET Power: N-FET TO-220F

MainBoard: BN41-02568A BN94-11910N

IC MainBoard: SDP1601, KLM4G1FEPD, K4F8E30 4HBMGCH, 24512FD, 25Q40CLSIP, 25Q80DVSIG

Тuner: BN40-00331A

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор SAMSUNG UE49MU7500U не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

С подобными проявлениями обычно выходит из строя модуль питания BN44-00876A. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи (N-FET TO-220F) и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC, PWM, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели. Причина может быть в обрыве светодиодов, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов,
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы BN41-02568A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - SDP1601, KLM4G1FEPD, K4F8E30 4HBMGCH, 24512FD, 25Q40CLSIP, 25Q80DVSIG которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Прежде чем менять тюнер BN40-00331A, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Владельцам и пользователям телевизора SAMSUNG UE49MU7500U следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Скачивание файлов

Ограничение тока драйвера. BN44-00876A. Общие рекомендации

Чтобы уменьшить ток подсветки в блоке BN44-00876A с SM1251, необходимо предварительно расширить диапазон регулировки тока подстроечным резистором, изменив номиналы в делителе. Для этого можно вдвое уменьшить номинал резистора R9137 на плате блока питания BN44-00876A.
Второй вариант - пропорционально увеличить номинал резистора (датчика тока) R9165 в истоке силового ключа преобразователя.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02568A показан на рисунке ниже:

BN41-02568A

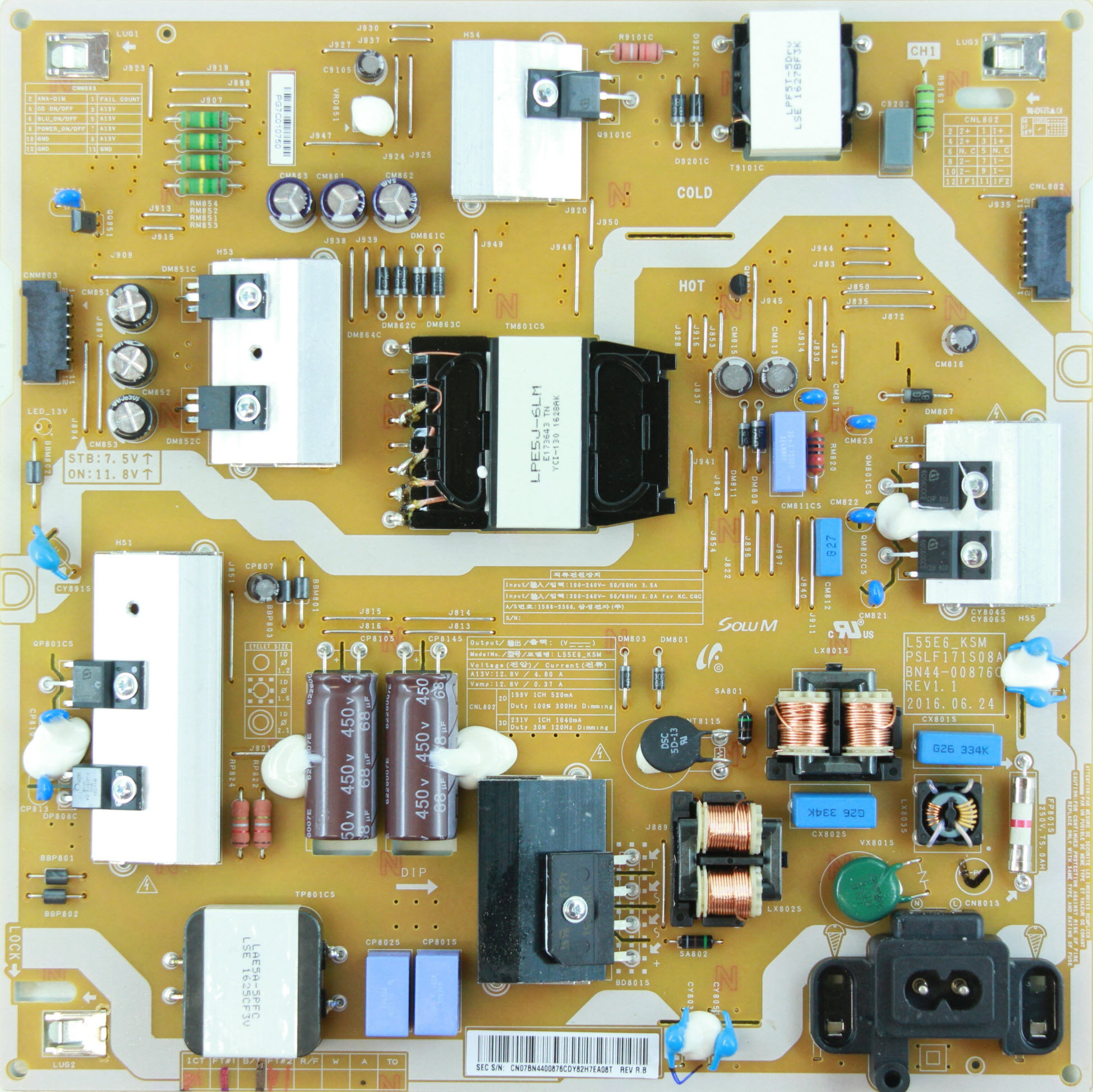

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE49MU7500U:

Установлена матрица (LED-панель) CY-VK049HGLV2.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SM1251.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE49MU7500U осуществляет модуль питания BN44-00876A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа N-FET TO-220F.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02568A, с применением микросхем SDP1601, KLM4G1FEPD, K4F8E30 4HBMGCH, 24512FD, 25Q40CLSIP, 25Q80DVSIG и других.
Тюнер BN40-00331A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.
