Ремонт телевизора SAMSUNG UE48JS9000T

Техническое описание и состав телевизора SAMSUNG UE48JS9000T, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE48JS9000T
LCD TV LED Smart TV 3D UHD UE48JS9000T | Год выпуска: 2015
Диагональ экрана: 48" (122 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 1200 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, конвертация 2D в 3D
Кадр в кадре (PIP): есть
Поддержка HD: 4K UHD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 60 Вт (2x10+2x20 Вт)
Акустика: 4 динамика есть
Интерфейс: AV, компонентный, HDMI x4, MHL, USB x4, RS-232, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11n
Вес телевизора: с подставкой: 18.7 кг
без подставки: 16.3 кг
Размеры: с подставкой 1092x704x297 мм
без подставки 1092x627x94 мм
Потребление от сети: 240 Вт
SAMSUNG UE48JS9000T

SAMSUNG LED
Model: UE48JS9000T UE48JS9000

Chassis/Version: BN41-02328A

Panel: CY-XJ048FLLV5H

T-CON: BN41-02297A LSF480FJ07-K

LED driver (backlight): BN44-00817A PSLF321E07B REV1.2

Power Supply (PSU): BN44-00814A PSLF271E07A REV1.2

MainBoard: BN41-02328A BN94-08310F

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- SAMSUNG UE48JS9000T не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.

Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания BN44-00814A. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры , при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.

Как правило, в таких случаях отсутствует подсветка дисплея. Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы BN41-02328A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).

Внимание владельцам телевизоров! Попытки самостоятельного ремонта SAMSUNG UE48JS9000T не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

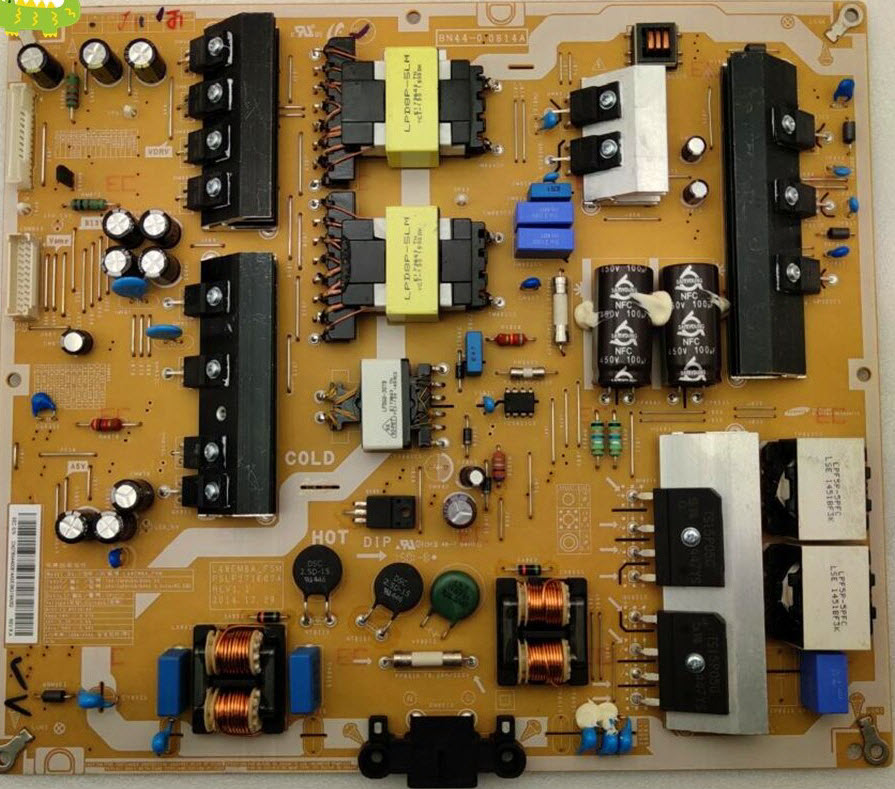

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE48JS9000T:

Установлена матрица (LED-панель) CY-XJ048FLLV5H.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN41-02297A.
Для питания светодиодов подсветки применяется LED-драйвер BN44-00817A.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE48JS9000T осуществляет модуль питания BN44-00814A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02328A.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
