Ремонт телевизора SAMSUNG UE46H6203AK UE46H6203

Техническое описание и состав телевизора SAMSUNG UE46H6203AK UE46H6203, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE46H6203AK UE46H6203
LCD TV LED Smart TV 3D UE46H6203 | Год выпуска: 2014
Диагональ экрана: 46" (117 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 200 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Потребление от сети: 107 Вт
SAMSUNG UE46H6203AK UE46H6203

SAMSUNG LED
Model: UE46H6203AK UE46H6203

Chassis/Version: TS01

Panel: CY-DF460CSLV1V

LED backlight: D3GE-460SMA

T-CON: BN96-24429A LSF460HJ02

LED driver (backlight): integrated into PSU

PWM LED driver: SEM4011

Power Supply (PSU): BN44-00766A L46HV1_ESM

MainBoard: BN41-02241A BN94-07783D

IC MainBoard: SPI Flash: 25Q40CL, EEPROM: ATMLH 416 2EC, SOUND: TAS5747PHPR

Тuner: BN41-02241A

Control: IR: BN41-01899

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор SAMSUNG UE46H6203AK не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания BN44-00766A. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-02241A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - SPI Flash: 25Q40CL, EEPROM: ATMLH 416 2EC, SOUND: TAS5747PHPR. Неисправные компоненты следует заменить.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера BN41-02241A. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Внимание! Пользователям и владельцам телевизоров UE46H6203AK, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Доработка после ремонта подсветки. BN44-00766A, SEM4011. Информация от мастера.

Уменьшить ток подсветки с 430 mA до 260 mA - в блоке питания BN44-00766A уменьшил вдвое номинал резистора, включенного последовательно с подстроечным VR9001 и выставил ток 260 mA.

Ограничение тока драйвера. BN44-00766A. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания BN44-00766A можно, увеличив диапазон регулировки тока штатным подстроечном резистором VR9001. Для этого можно уменьшить сопротивление резистора 10 kOhm, включённого последовательно c VR9001, либо припаять к 10 kOhm параллельно сверху ещё один резистор номиналом 5-10 kOhm.
BN44-00766A current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02241A показан на рисунке ниже:

BN41-02241A

BN41-02241A может применяться в телевизорах:

SAMSUNG UE40H5303 UE40H5303AK (Panel CY-DF400BGLV1V), SAMSUNG UE40H6203 UE40H6203AK (Panel CY-DF400CSLV3V), SAMSUNG UE46H6233 UE46H6233AK (Panel CY-DF460CSLV1V), SAMSUNG UE46H5303AK (Panel CY-DF460BGLV1V), SAMSUNG UE55H6203AK UE55H6203 (Panel CY-DF550CSLV1V), SAMSUNG UE32H5303AK UE32H5303 (Panel CY-DF320BGLV1V LSF320HN02-A01), SAMSUNG UE46H6203AK UE46H6203 (Panel CY-DF460CSLV1V).

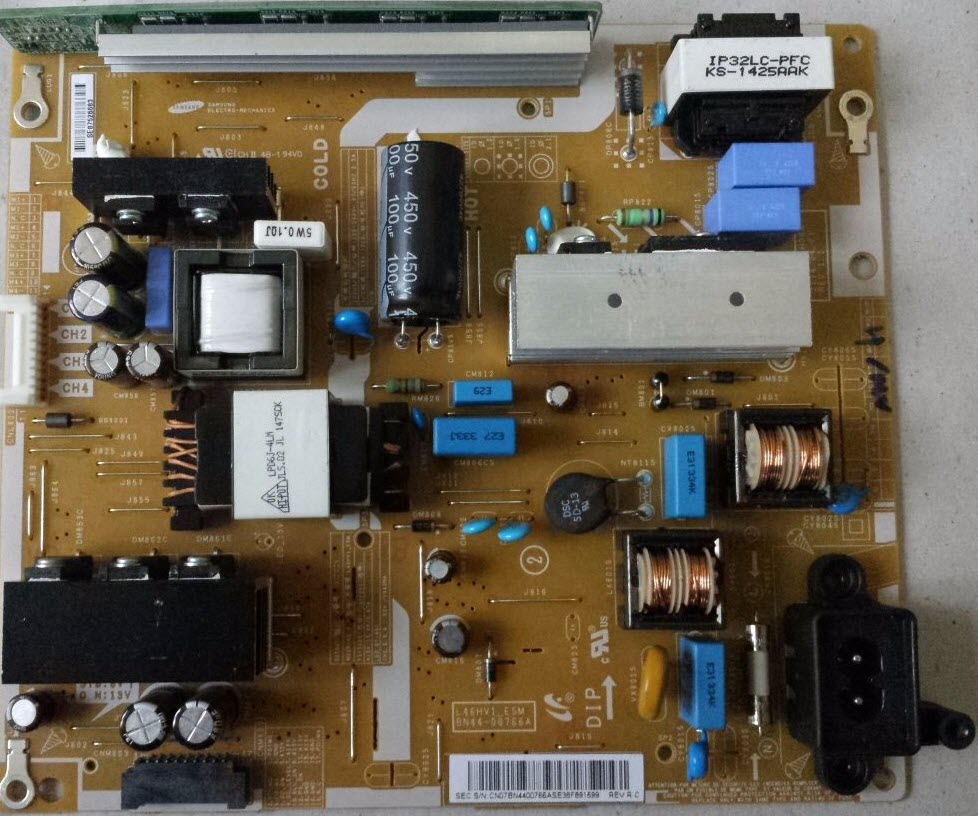

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE46H6203AK:

Установлена матрица (LED-панель) CY-DF460CSLV1V.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN96-24429A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SEM4011.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE46H6203AK осуществляет модуль питания BN44-00766A, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02241A, с применением микросхем SPI Flash: 25Q40CL, EEPROM: ATMLH 416 2EC, SOUND: TAS5747PHPR и других.
Тюнер BN41-02241A обеспечивает приём телевизионных программ и настройку на каналы.
