Ремонт телевизора SAMSUNG UE32H4270AU

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора SAMSUNG UE32H4270AU, тип панели и применяемые модули. Состав модулей.

SAMSUNG LED
Model: UE32H4270AU UE32H4270

Chassis/Version: CD01

Panel: HH032AGH-R1

LED backlight: 2014SVS32HD_3228_07_REV1.3_131212; 3*7 led

T-CON: T-CON: ST3151A04-7 VER:2.4; CS11102, Q01M, I1991, Q03R

LED driver (backlight): integrated into PSU; 102V 450mA

Power Supply (PSU): BN44-00700A (L32S1_EDY) REV:1.2

PWM Power: 3S111

MOSFET Power: K10A60W MBRF10150CTL, KF9N25

MainBoard: BN41-02098B BN94-07207Y // BN94-07207Y (BN41-02098A)

IC MainBoard: Nand Flash: ESMT F59L1G81A – 25TI стикер: 1406181204C AZP1P45HS - 1416 1017.3 NT14L 1005.e 4B02, SPI Flash; 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414, DRV612, A83031410, S13A1D, S24C256, AOZ3015PI

Тuner: DNTS243EH286A BN40-00294A

Control: IR: A30857C (BN41-01976B)


Технические характеристики UE32H4270

LCD TV LED UE32H4270 | Год выпуска: 2014
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 100 Гц
LED подсветка: есть, Edge LED
Кадр в кадре (PIP): есть
Поддержка HD: 720p HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 5.3 кг
без подставки: 4.8 кг
Размеры: с подставкой 736x486x163 мм
без подставки 736x447x63 мм
SAMSUNG UE32H4270AU

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизора SAMSUNG UE32H4270AU UE32H4270 следует начинать с диагностики неисправности, которая предполагает внимательный осмотр внешних и внутренних элементов устройства. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Обуглившаяся краска на верхнем слое резисторов, вспухшие после кипения электролитические конденсаторы фильтров выпрямителей, потрескавшаяся пайка на выводах греющихся элементов или трансформаторов часто могут подсказать причины возникновения дефекта и возможные последствия.

Если телевизор не включается, не горят и не мигают никакие контрольные лампочки, нет никаких звуков при включении, ни малейших признаков работоспособности - наиболее вероятна неисправность в модуле питания. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя K10A60W MBRF10150CTL, KF9N25 Полная неработоспособность БП может быть вызвана коротким замыканием силовых элементов в первичной цепи с последующим обрывом предохранителя, либо КЗ в нагрузках.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора 3S111, которую проверить можно лишь заменой на новую или заведомо исправную.

Иногда у телевизора SAMSUNG UE32H4270AU отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть вероятность неисправности LED драйвера - преобразователя питания светодиодов подсветки панели HH032AGH-R1, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности электролитических конденсаторов фильтра по питанию узла подсветки.
Отсутствие подсветки часто возникает по причине обрыва в цепи светодиодов. Возникает необходимость в разборке панели и проверке самих светодиодов, а та же контактных соединений в разъёмах и паек выводов разъёмов.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.

Ремонт материнской платы BN41-02098B BN94-07207Y необходимо начинать с диагностики и проверки всех линейных стабилизаторов и преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы Nand Flash: ESMT F59L1G81A – 25TI стикер: 1406181204C AZP1P45HS - 1416 1017.3 NT14L 1005.e 4B02, SPY Flash; 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414, DRV612, A83031410, S13A1D, S24C25, AOZ3015PI. Неисправности чипов BGA обычно легко выявить методом прогрева.
В случаях отсутствия настройки на каналы местного телевидения, следует убедиться в корректности ПО, а так же в наличии питающих напряжений на выводах тюнера DNTS243EH286A BN40-00294A.

Внимание! Пользователям и владельцам телевизоров UE32H4270AU, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-02098B показан на рисунке ниже:

BN41-02098B

BN41-02098B может применяться в телевизорах:

SAMSUNG UE32H4270AU UE32H4270 (Panel HH032AGH-R1), SAMSUNG LT24D310ES (Panel V236BJ1-LE2), SAMSUNG UE40H5000AK (Panel CY-GH040BGLV1V), SAMSUNG UE48H5270AU UE48H5270 (Panel CY-GH048BGLV1V), SAMSUNG UE32H4290AU UE32H4290 (Panel HH032AGH-R2), SAMSUNG UE40H5290AU UE40H5290 (Panel CY-GH040BGLV1V), SAMSUNG UE40J5000AU UE40J5000 (Panel CY-JJ040BGNV2V), SAMSUNG UE40H5020 UE40H5020AK (Panel CY-GH040BGSV1V), SAMSUNG UE40J5100AU (Panel CY-GH040BGSR1V), SAMSUNG T31D310EW (Panel CY-HH032AGSV1H), SAMSUNG UE48J5000AU (Panel CY-JJ048BGEV5V), SAMSUNG UE32H5020AK (Panel CY-GH032BGLV4V), SAMSUNG UE40J5120AU (Panel CY-GH040BGSV1V), SAMSUNG LT32E310EX T32E310EX (Panel CY-GJ032BGEV1V), SAMSUNG UE40H5270 UE40H5270AU (Panel CY-GH048BGLV1V), SAMSUNG UE32J5100AK UE32J5100 (Panel CY-GH032BGSV1V), SAMSUNG UE32H5000AK UE32H5000 (Panel CY-GH032BGLV1V), SAMSUNG UE48H5000 UE48H5000AK (Panel CY-GH048CSLV1V), SAMSUNG UE32J5120AK UE32J5120 (Panel CY-GH032BGSV1V).

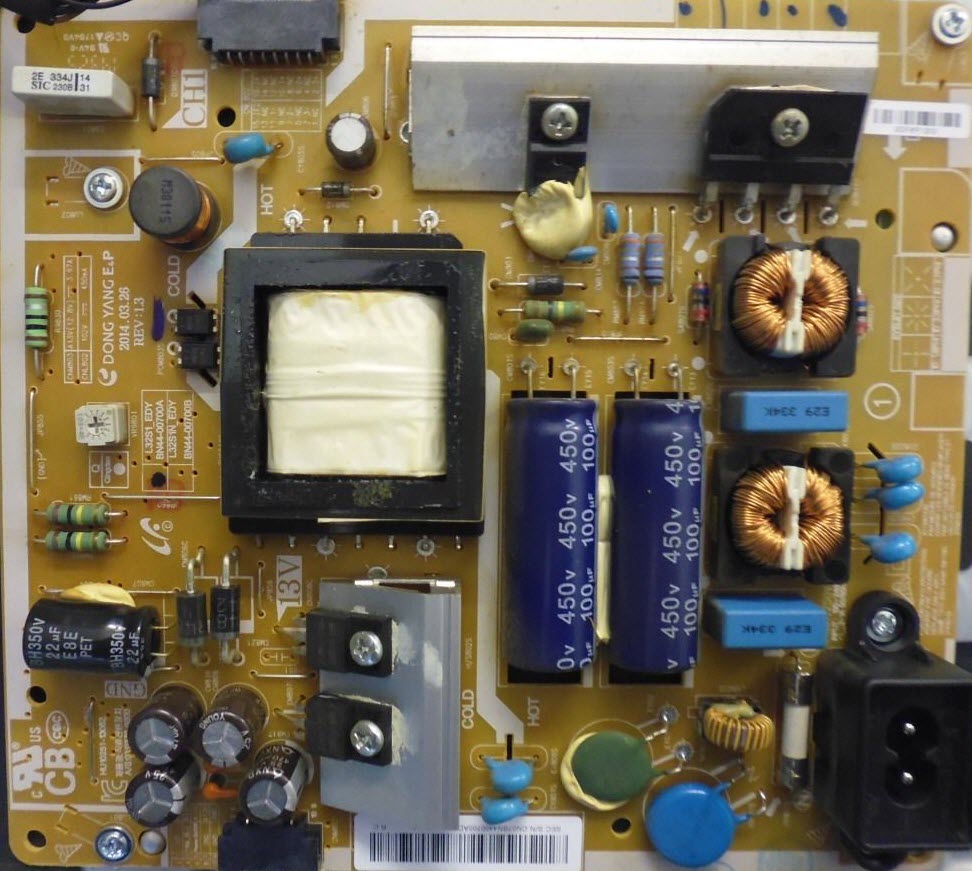

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE32H4270AU:

Установлена матрица (LED-панель) HH032AGH-R1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T-CON:.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE32H4270AU осуществляет модуль питания BN44-00700A, либо его аналоги c использованием микросхем 3S111 и силовых ключей типа K10A60W MBRF10150CTL, KF9N25 .
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-02098B, с применением микросхем Nand Flash: ESMT F59L1G81A – 25TI стикер: 1406181204C AZP1P45HS - 1416 1017.3 NT14L 1005.e 4B02, SPI Flash; 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414, DRV612, A83031410, S13A1D, S24C256, AOZ3015PI и других.
Тюнер DNTS243EH286A BN40-00294A обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru.


Ближайшие в таблице модели:

SAMSUNG UE32H4290AU UE32H4290
Chassis(Version) CD01
Panel: HH032AGH-R2
T-CON: ST3151A04-7
LED driver (backlight): integrated into PSU; 102V 450mA
Power Supply (PSU): BN44-00700A - L32S1_EDY
PWM Power: 3S111
MOSFET Power: K10A60W, MBRF10150CTL, KF9N25
MainBoard: BN41-02098B BN94-07148A
Тuner: BN40-00294A
IC Main: Nand Flash: ESMT F59L1G81A – 25TI, SPI Flash; 25Q40CLSIP, RAM: K4B2G1646Q – BCKO, AUDIO: NTP7414
Control: IR: A30857C (BN41-01976B)
SAMSUNG UE32H4000 UE32H4000AK
Chassis(Version) Ver: RS01
Panel: HH032AGH-R1
T-CON: ST3151A04-5-XC-2 ST3151A04-7
LED driver (backlight): with integrated PSU
PWM LED driver: 7014X
Power Supply (PSU): BN44-00696A - L32S0_ESM - PSLF620S06A
PWM Power: S3330 (FAN6755)
MainBoard: BN41-02098A BN94-07207K
Тuner: BN40-00288A DNTQ403IH286A
IC Main: F59L1G81A, K4B2G1646Q BCK0
Control: IR: A30857C (BN41-01976B)
