Ремонт телевизора SAMSUNG UE19C4000

Техническое описание и состав телевизора SAMSUNG UE19C4000, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG UE19C4000
LCD TV LED UE19C4000 | Год выпуска: 2010
Диагональ экрана: 19" (48 см)
Формат экрана: 16:9
Разрешение: 1366x768
Тип ЖК-панели: MT185GW01
LED подсветка: есть, Edge LED
Кадр в кадре (PIP): есть
Поддержка HD: 720p HD
Контрастность динамическая: 2000000:1
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 6 Вт (2х3 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x2, USB
Разъём наушников: есть
Вес телевизора: с подставкой: 3.9 кг
без подставки: 3.6 кг
Размеры: с подставкой 478x374x190 мм
без подставки 478x321x30 мм
SAMSUNG UE19C4000

SAMSUNG LED
Model: UE19C4000 PW

Panel: MT185GW01

LED driver (backlight): integrated into PSU

Power Supply (PSU): BN44-00345A

PWM Power: PFC, PWM

MainBoard: BN41-01379A BN94-02758C

IC MainBoard: SEMS18 DNIE 1025B-LF, SUB: WT61P802, Eeprom: 24C256, 24C02

Тuner: BN40-00172A

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- SAMSUNG UE19C4000 не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.

Неисправность в подобных случаях следует начинать искать в цепях источника питания BN44-00345A. Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PFC, PWM обычно проверяются заменой на новые, либо заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Обычно в таких случаях отсутствует подсветка LED-панели (матрицы). Причина может быть в обрыве светодиодов, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов,
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-01379A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы SEMS18 DNIE 1025B-LF, SUB: WT61P802, Eeprom: 24C256, 24C02. Неисправности чипов BGA обычно легко выявить методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера BN40-00172A. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SAMSUNG UE19C4000 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01379A показан на рисунке ниже:

BN41-01379A

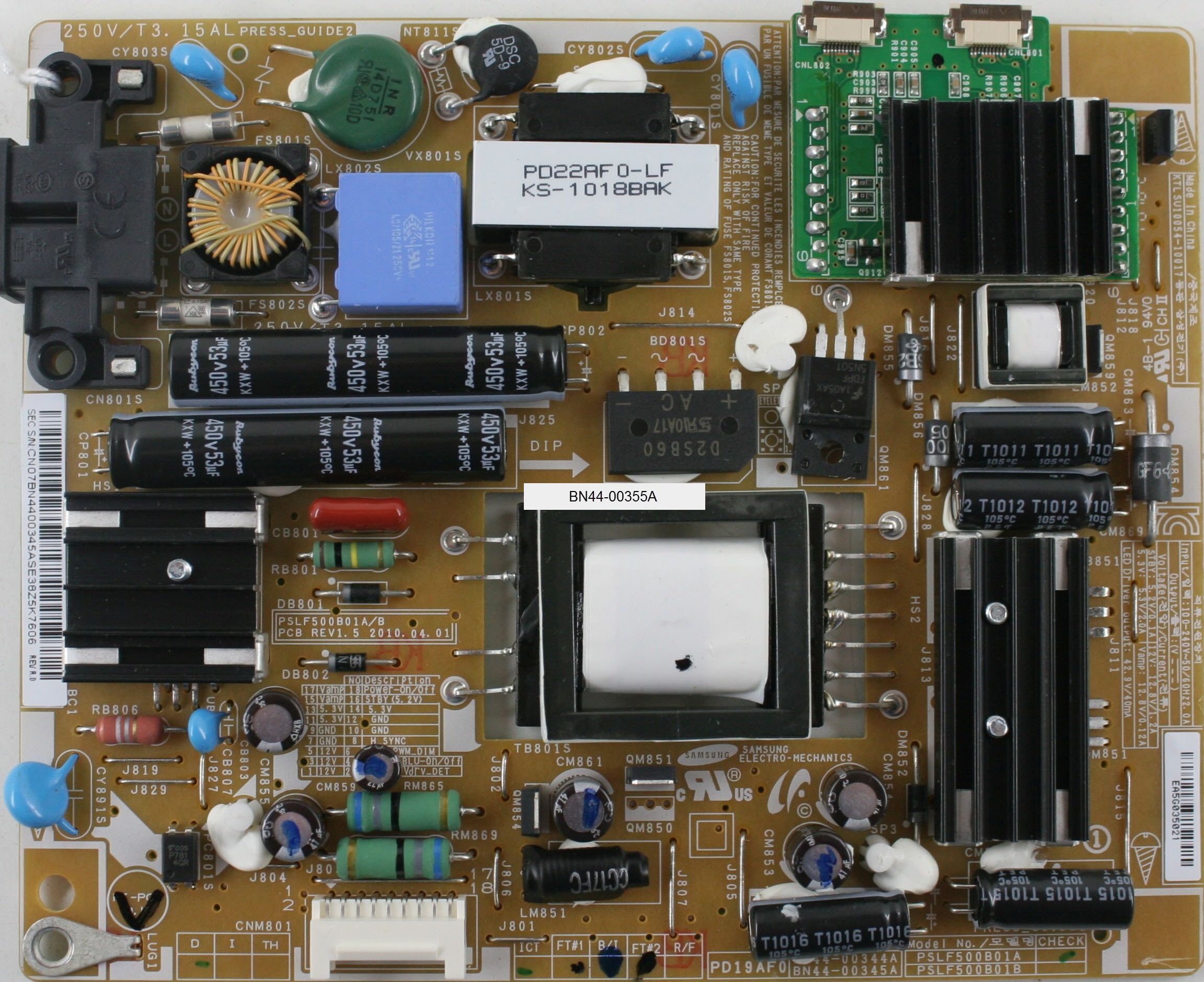

Внешний вид блока питания

Основные особенности устройства SAMSUNG UE19C4000:

Установлена матрица (LED-панель) MT185GW01.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE19C4000 осуществляет модуль питания BN44-00345A, либо его аналоги c использованием микросхем PFC, PWM.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01379A, с применением микросхем SEMS18 DNIE 1025B-LF, SUB: WT61P802, Eeprom: 24C256, 24C02 и других.
Тюнер BN40-00172A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : INNOLUX
Model : MT185GW01 V.3
Type : a-Si TFT-LCD, Panel
Diagonal size : 18.5 inch
Resolution : 1366x768, WXGA
Display Mode : TN, Normally White, Transmissive
Active Area : 409.8x230.4 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 68%
Response Time : 1.5/3.5 (Tr/Td)
Frequency : 60Hz
Lamp Type : 13S3Px2CN WLED Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.
