Samsung T24D310EX
LED-телевизор, 24" (61 см), 1366x768, 2014 года
Состав телевизора T24D310EX
| Версия | CP01 |
|---|---|
| Main board | BN41-02105A BN94-07792R |
| Блок питания | BN44-00746A L23S0D_EPN |
| Матрица (панель) | V236BJ1-LE2 REV.C5 |
| T-CON | V236BJ1-XCE |
| Микросхемы T-CON | CM1801B, CM501, CM601 |
| Инвертор / LED-драйвер | integrated into PSU; 35.5V 200mA |
| Планки подсветки | V236B1-LF2-TREM11 18LED 307mm |
| Микросхемы main board | K482G1646Q, F59L1G81A-25T, 25Q40, 24C256, NTP7414 |
| ШИМ блока питания | 3S111 (analog SSC1S311) |
| ШИМ инвертора / драйвера | BD93941FP |
| Ключи инвертора | 9997GH |
| Тюнер | BN40-00287A DTOS40EIL276A |
Типовые неисправности
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания BN44-00746A L23S0D_EPN и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания дежурного режима.
При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя KP8N60Полная неработоспособность БП может быть вызвана коротким замыканием силовых элементов в первичной цепи с последующим обрывом предохранителя, либо КЗ в нагрузках.
Следует помнить, что в практике ремонта обычно силовые ключи в импульсных источниках питания (ИИП) не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера 3S111. Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.
Если у SAMSUNG T24D310EX нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели V236BJ1-LE2 REV.C5, либо преобразователя их питания - LED драйвера. Иногда, при включении, изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания узла подсветки.
При обрывах в цепи светодиодов необходима полная разборка панели, проверка светодиодов на обрыв, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
Если неисправна материнская плата BN41-02105A BN94-07792R, в первую очередь необходимо проверить все линейные стабилизаторы и преобразователи питания её чипов, а так же, при необходимости, обновить программное обеспечение (ПО). Иногда проверить исправность MB можно только заменой.
В некоторых случаях требуют проверки или замены (если это необходимо) элементы платы MB (SSB) - K482G1646Q, 25Q40, 24C256, . В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера BN40-00287A DTOS40EIL276A. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Внимание! Пользователям и владельцам телевизоров T24D310EX, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board BN41-02105A
Плата BN41-02105A от производителя Samsung Electronics. Процессор Samsung SENK14. Оперативная память DDR3 K4B2G1646Q-BCK0, отдельные микросхемы. Прошивка хранится в NAND Flash F59L1G81A-25T, SPI Flash 25Q40. Для этой платы есть ещё 2 прошивки от других моделей.
Внешний вид main board BN41-02105A показан на рисунке ниже:
BN41-02105A может применяться в телевизорах:
SAMSUNG T24D310EX (Panel V236BJ1-LE2 REV.C5), SAMSUNG UE28H4000AK (Panel HH028AAGH-R1), SAMSUNG T28D310EX (Panel HH028AGH-R2), SAMSUNG UE22H5000 UE22H5000AK (Panel M215HTN01.1), SAMSUNG T28E310EX (Panel HJ028AGH-R1), SAMSUNG UE28J4100AK UE28J4100A (Panel HH028AGH-R2 ST2751A02-1).

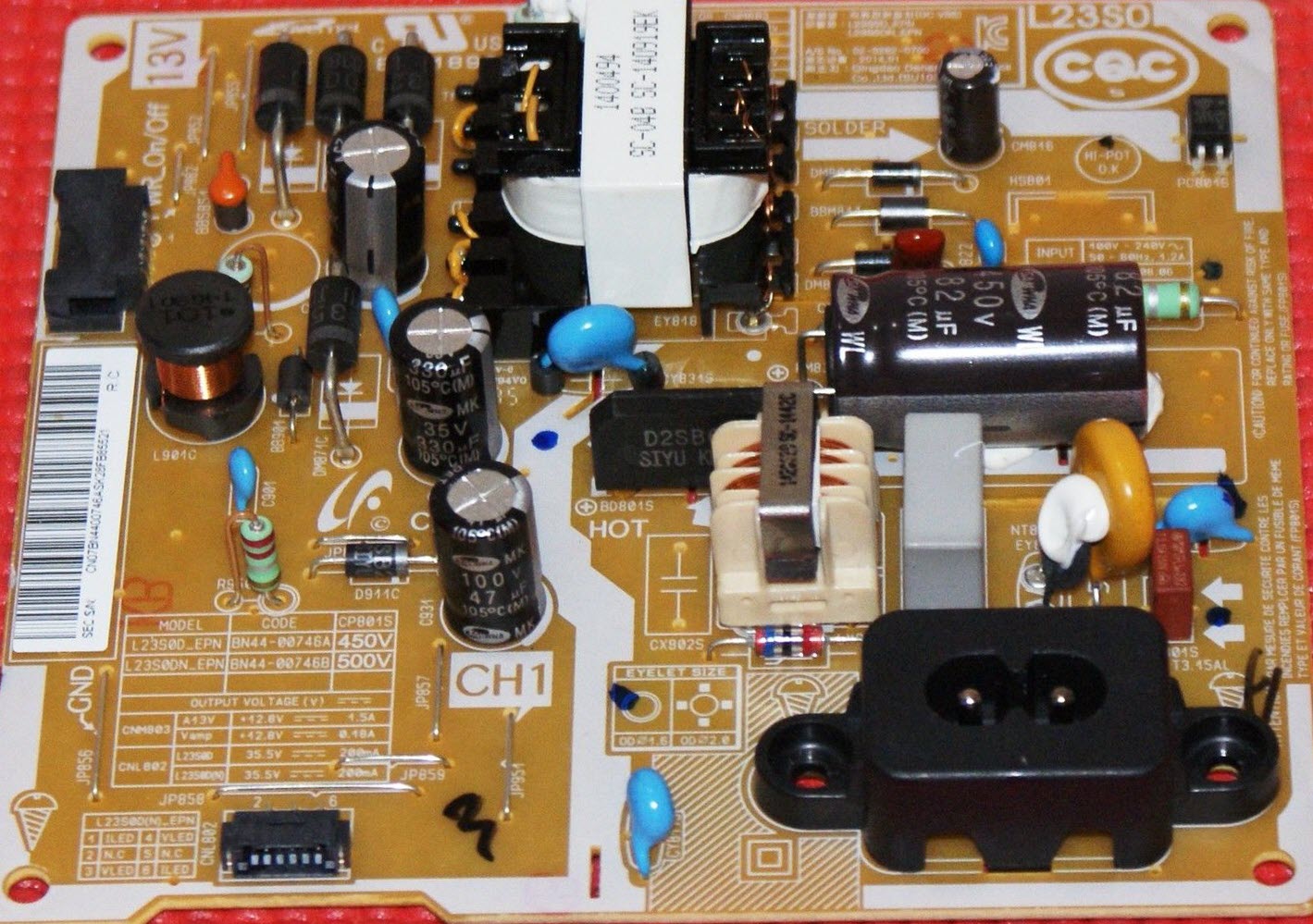

Блок питания BN44-00746A
Этот блок питания стоит ещё в 2 телевизорах.
BN44-00746A:
Характеристики Samsung T24D310EX
LCD, LED, 24", 1366x768, 720p HD, картинка в картинке, мощность звука 10 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 24" (61 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 50 Гц |
| Подсветка | есть |
| Яркость | 250 кд/м2 |
| Контрастность | 3000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2x5 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, RGB, HDMI x2, USB |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 562x383x179 мм |
| Размеры без подставки | 562x349x48 мм |
| Вес | с подставкой: 4 кг; без подставки: 3.85 кг |
| Крепление на стену | есть |
| Потребление от сети | 33 Вт |
Другие модели на main board BN41-02105A
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Samsung T24D310EX
Современные LED-телевизоры SAMSUNG, реализуемые на рынке СНГ, изготовлены преимущественно в России на предприятии Samsung Electronics в Калужской области (ООО «Самсунг Электроникс Рус Калуга»). Популярность среди покупателей обеспечивается благодаря оптимальному соотношению качества и цены товара.
Техническое описание
Телевизор SAMSUNG T24D310EX с ЖК-дисплеем V236BJ1-LE2, размером по диагонали 24" (61 см) формата 16:9. Необходимая яркость экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 3000:1. В технологии изготовления дисплея данной модели реализована светодиодная LED подсветка V236B1-LF2-TREM11 18LED 307mm.
Матрица V236BJ1-LE2 и программное обеспечение основной платы main board BN41-02105A обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x2, USB. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1360x768.
Мощность, потребляемая рабочем в режиме от сети, составляет 33 Вт. Блок питания BN44-00746A.
Габаритные размеры: с подставкой 562x383x179 мм, без подставки 562x349x48 мм.
Масса телевизора: с подставкой: 4 кг, без подставки: 3.85 кг.
Внимание! Панель V236BJ1-LE2 LED-телевизора SAMSUNG T24D310EX является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям SAMSUNG T24D310EX
При проявлении неисправностей телевизора, целесообразно осведомиться о гарантийных обязательствах производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если SAMSUNG T24D310EX не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если SAMSUNG T24D310EX не реагирует на пульт, но работают кнопки панели управления телевизора, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование и настройку на программы.
При необходимости можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG T24D310EX завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора SAMSUNG T24D310EX требует к себе бережного отношения. Стекло может треснуть даже при лёгком ударе детской игрушкой.
Не менее опасно чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана потребуется замена LED панели V236BJ1-LE2. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным в сопроводительных документах, либо на официальном сайте производителя.
В большинстве случаев такой ремонт экономически нецелесообразен.
