Ремонт телевизора SAMSUNG LT23B350 LT23B350EWH/CI

Техническое описание и состав телевизора SAMSUNG LT23B350 LT23B350EWH/CI, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG LT23B350 LT23B350EWH/CI
SAMSUNG LT23B350 LT23B350EWH/CI

SAMSUNG LED
Model: LT23B350 LT23B350EWH/CI

Chassis/Version: SP01

Panel: LTM230HT10

LED driver (backlight): integrated into PSU

PWM LED driver: MAP3204C

Power Supply (PSU): BN44-00504A PD23A0T_CPN

PWM Power: ICE3BR1065JF

MainBoard: BN41-01879A BN94-05918Q

IC MainBoard: SEMS23, W25Q40

Тuner: DT0D40FVL084AA BN40-00232A

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор SAMSUNG LT23B350 не включается и не подаёт никаких признаков включения, на кнопки управления и пульт не реагирует.

С подобными проявлениями неисправность скорее всего обнаружится в источнике питания - модуле BN44-00504A. В первую очередь следует проверить работу преобразователя питания дежурного режима (ШИМ ICE3BR1065JF).
 При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностика материнской платы BN41-01879A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы SEMS23, W25Q40. Неисправности чипов BGA обычно легко выявить методом прогрева.

Перед заменой тюнера DT0D40FVL084AA BN40-00232A, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Ограничение тока драйвера. MAP3204, MAP3204T, MAP3204S, MAP3204C. Общие рекомендации

Чтобы уменьшить ток подсветки в LED-драйверах с контроллером MAP3204, можно пропорционально увеличить общее сопротивление резисторов от вывода 5 (ISET) MAP3204 для микросхем в корпусе TSSOP-16 (вывод 6 для микросхем SOIC-20).

Документ PDF MAP3204 прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01879A показан на рисунке ниже:

BN41-01879A

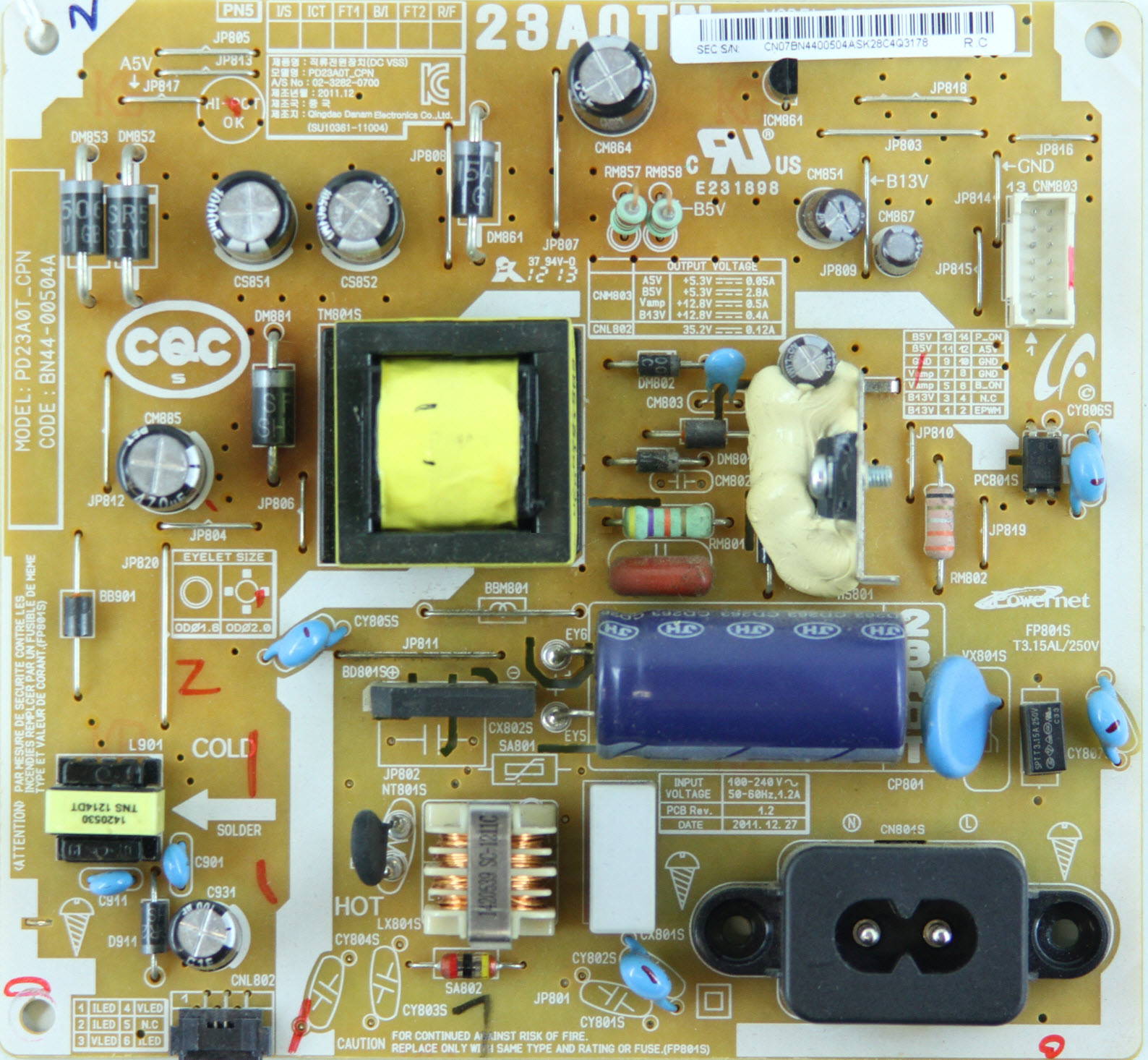

Внешний вид блока питания

Основные особенности устройства SAMSUNG LT23B350:

Установлена матрица (LED-панель) LTM230HT10.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером MAP3204C.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG LT23B350 осуществляет модуль питания BN44-00504A, либо его аналоги c использованием микросхем ICE3BR1065JF.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01879A, с применением микросхем SEMS23, W25Q40 и других.
Тюнер DT0D40FVL084AA BN40-00232A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTM230HT10
Type : a-Si TFT-LCD, Panel
Diagonal size : 23.0 inch
Resolution : 1920x1080, FHD
Display Mode : TN, Normally White, Transmissive
Active Area : 509.76x286.74 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 250 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 5 (Tr+Td)
Frequency : 60Hz
Lamp Type : 11S3P WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
